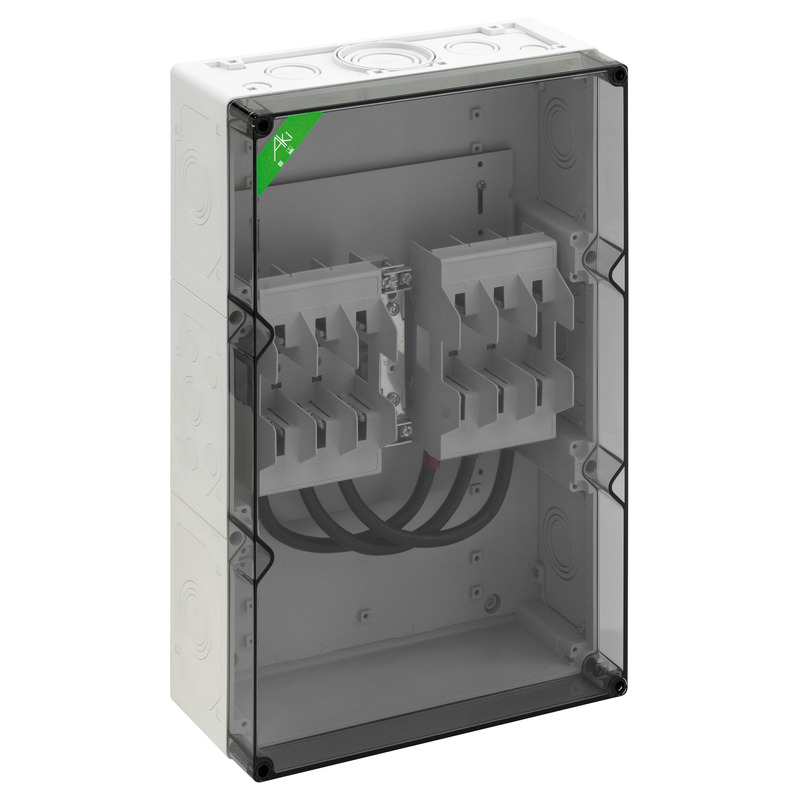

NH-Sicherungsgehäuse AKi-S 302 (78130201) Behuizingen met componenten: Spelsberg

NH-zekeringsbehuizing

AKi-S 302

Artikelnummer: 78130201 | Afmetingen: 300 x 450 x 132 mm

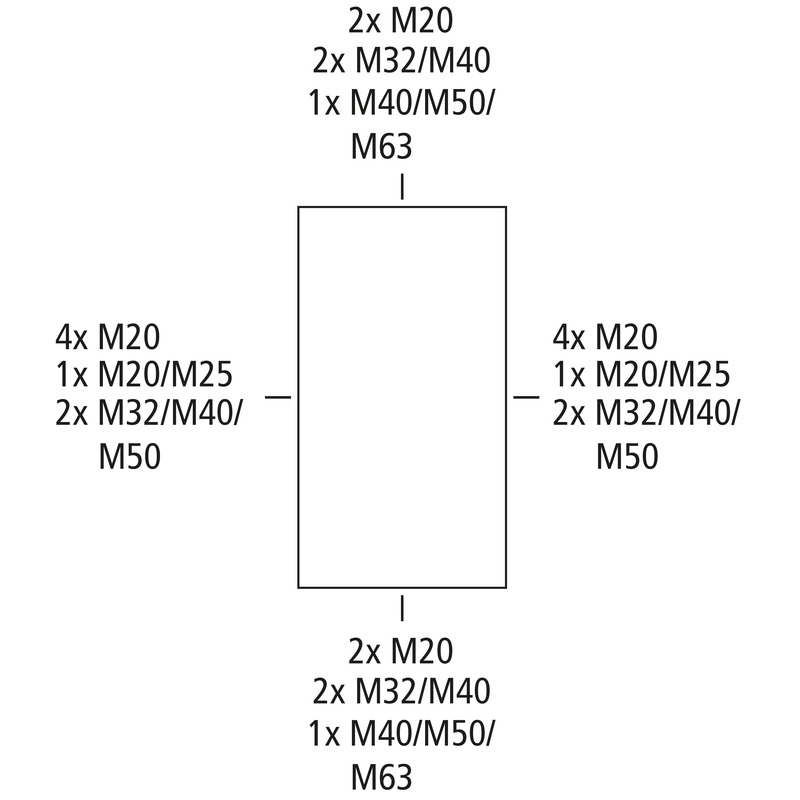

NH-zekeringenkast, 2 x NH 00-zekeringhouder, gemonteerd op een montageplaat, nominale stroom 100 A, Klemmen 1,5 - 70 mm², N-klem 2 x 50 mm², 2 schroefwartels M40, 1 schroefwartel M50, met isolatiestoppen

met transparante deksel

Elektrische eigenschappen

Nominale bedrijfsspanning AC 690 V
Beschermingsklasse II
Beschermingsgraad IP54/IP65
Nominale stroom 100 Ampère
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel transparant

Afmetingen

Breedte 300 mm
Lengte 450 mm
Hoogte 132 mm
Gewicht 4.125 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 850 °C

Mechanische eigenschappen

Slagvastheid IK08
Verzegelbaar ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902965328
Packing Unit Code CT
ETIM Class EC000100
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt
