Aftakdoos

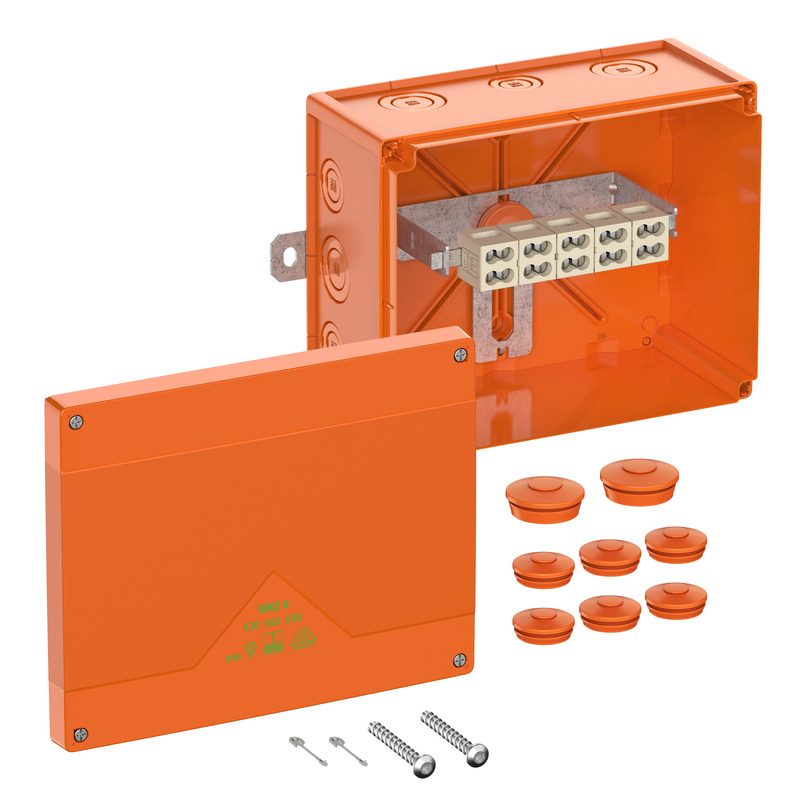

WKE 6 - Duo 5 x 16²

Artikelnummer: 86761001 | Afmetingen: 200 x 250 x 120 mm

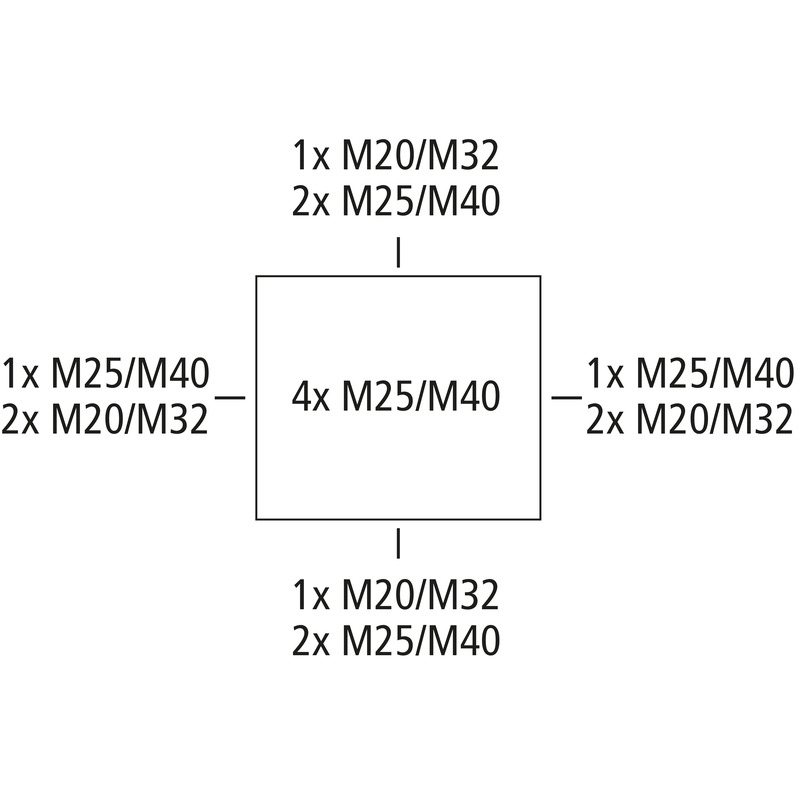

Aftakdoos, met beschermingsgraad IP66, U_i=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), uitbreekmembranen, M20/M25/M32/M40, (4 achter, 12 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 - E90 conform DIN 4102 deel 12. Halogeenvrije behuizing van speciale duroplast, klemmen van hittebestendige, speciale keramiek, klemhouders vrij positioneerbaar

oranje, verbindingsdoos 5-polig 1,5 - 16 mm², kabeldoos 5-polig 1,5 - 16 mm², aantal klembare aders per pool: 20 x 1,5² / 16 x 2,5² / 12 x 4² / 8 x 6² / 4 x 10² / 4 x 16²

Elektrische eigenschappen

Doorslagspanning AC	450 V
Doorslagspanning DC	450 V
Min. aderdoorsnede	1,5 mm²
max. aderdiameter (ader aftakken)	16 mm²
Min. aderdoorsnede	1,5 mm²
Max. aderdoorsnede	16 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Afgezekerde aftakking	nee
Klasse functiebehoud	E30/E60/E90
Aantal polen (aftakking)	5
Aantal polen (doorvoer)	5
UL Type Rating	andere
Aantal zekeringen in aftakking	0

Kleuren

Kleur onderbak	oranje
Kleur deksel	oranje

Extra features

Toepassingsbereik	Verbinden en aftakken

Afmetingen

Breedte	200 mm
Lengte	250 mm
Hoogte	120 mm
Inwendige lengte	235 mm
Inwendige breedte	185 mm
Inwendige hoogte	102 mm
Gewicht	1.415 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902631292
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	UL-EU (EN 62208)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding	pdf (10 MB)

Maattekening

Maattekening	pdf (1 MB)
Maattekening	dxf (14 MB)
Maattekening	dwg (3 MB)
Maattekening	jpg (1 MB)

Certificaat

MPA Testcertificaat UKr	pdf (1 MB)
VDE Certificaat DE/EN	pdf (2 MB)
CE Toelichting DE/EN/PL	pdf (88 KB)
AbP Testcertificaat DE	pdf (4 MB)
UKCA Toelichting EN	pdf (49 KB)
CE Toelichting DE/EN/FR	pdf (33 KB)
Certificaat DE	pdf (456 KB)

Toebehoren

dubbele membraaninvoeringen - DMS M20/or

dubbele membraaninvoeringen DMS M20/or

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26062001

Afdichtingsbereik 7 - 13 mm

Invoerwartel IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer (TPE), voor...
