Dit product is niet meer leverbaar!
Naar het opvolgende product

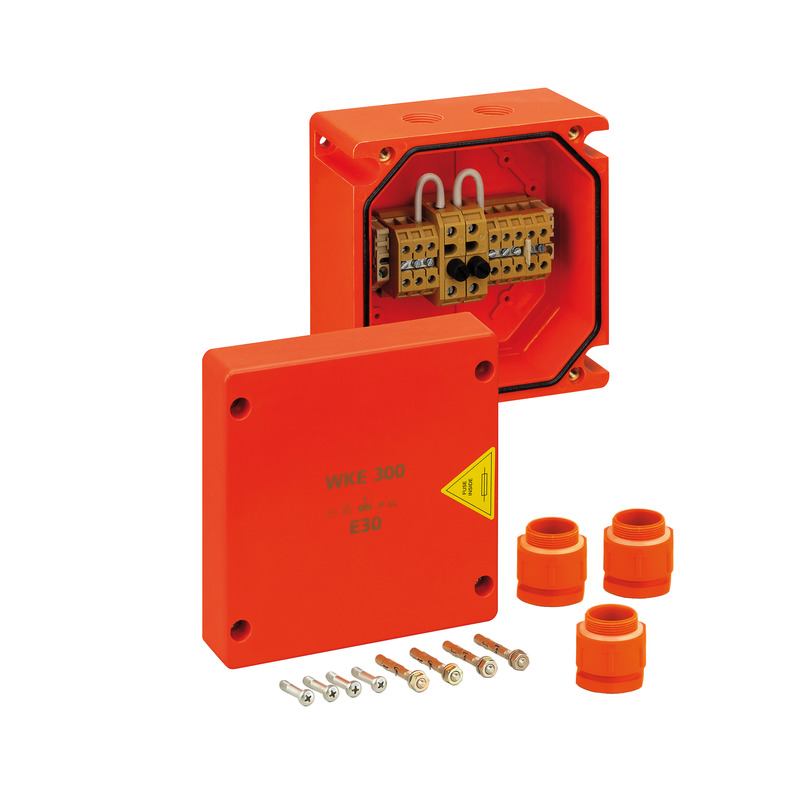

WKE 300 8 x 6² 2FS WKE 300 8 x 6² 2FS

Aftakdoos

WKE 300 8 x 6² 2FS

Artikelnummer: 86226201 | Afmetingen: 160 x 160 x 110 mm

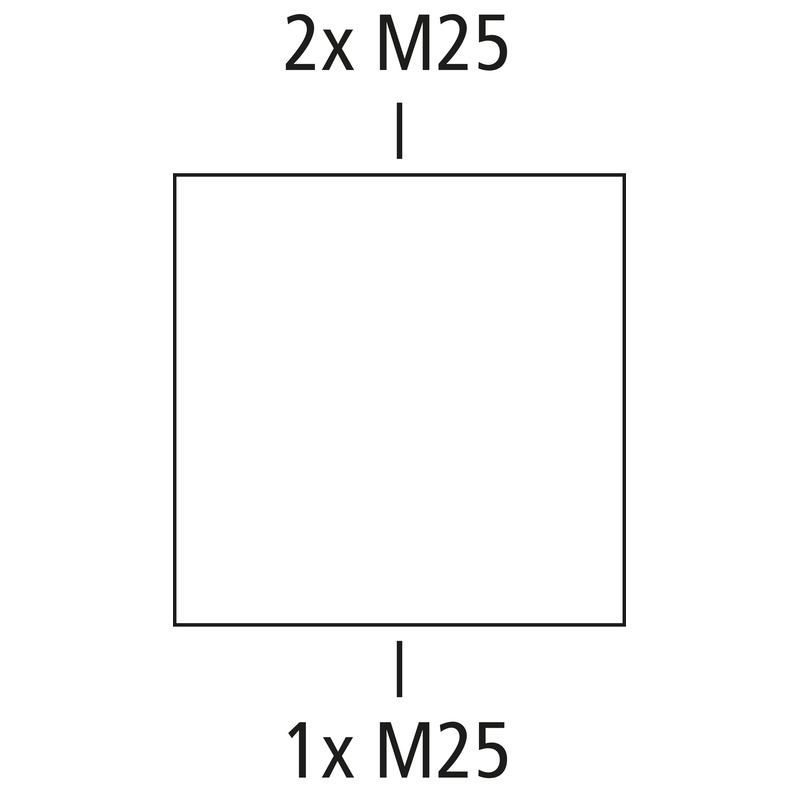

Aftakdoos, met beschermingsgraad IP66, Ui=450V AC, gecertificeerd conform VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), M25, (3 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 conform DIN 4102 deel 12, behuizing en rijgklemmen zijn van halogeenvrije speciale duroplast

oranje, Kabeldoos met afgezekerde aftakking, verbindingsdoos 3-polig, kabeldoos 3-polig, aantal klembare aders per pool 4 x 1,5 - 6mm², klemvermogen per klempunt 1 x 1,5 - 6mm², zekeringhouder (20 x 5mm) max. 6,3A

Elektrische eigenschappen

Doorslagspanning AC 450 V
Doorslagspanning DC 450 V
Min. aderdoorsnede 1,5 mm²
max. aderdiameter (ader aftakken) 6 mm²
Min. aderdoorsnede 1,5 mm²
Max. aderdoorsnede 6 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Afgezekerde aftakking ja
Klasse functiebehoud E30
Aantal polen (aftakking) 3
Aantal polen (doorvoer) 3
UL Type Rating g.g.
Aantal zekeringen in aftakking 2

Kleuren

Kleur onderbak oranje
Kleur deksel oranje

Extra features

Toepassingsbereik afgezekerde aftakking

Afmetingen

Breedte 160 mm
Lengte 160 mm
Hoogte 110 mm
Inwendige lengte 135 mm
Inwendige breedte 135 mm
Inwendige hoogte 84 mm
Gewicht 2.59 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK08
Verzegelbaar nee
Draaimoment van de dekselschroef 2.5 Nm
Bevestiging buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902574780
Packing Unit Code CT
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Kunststof
Materiaal afdichting Thermoplastisch Elastomeer

Certificaten

Klasse VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening pdf (197 KB)
Maattekening dwg (468 KB)
Maattekening dxf (2 MB)
Maattekening jpg (1.002 KB)

Certificaat

CE Toelichting DE/EN/FR pdf (220 KB)
UKCA Toelichting EN pdf (48 KB)
CE Toelichting DE/EN/PL pdf (315 KB)
