Dit product is niet meer leverbaar!
Naar het opvolgende product

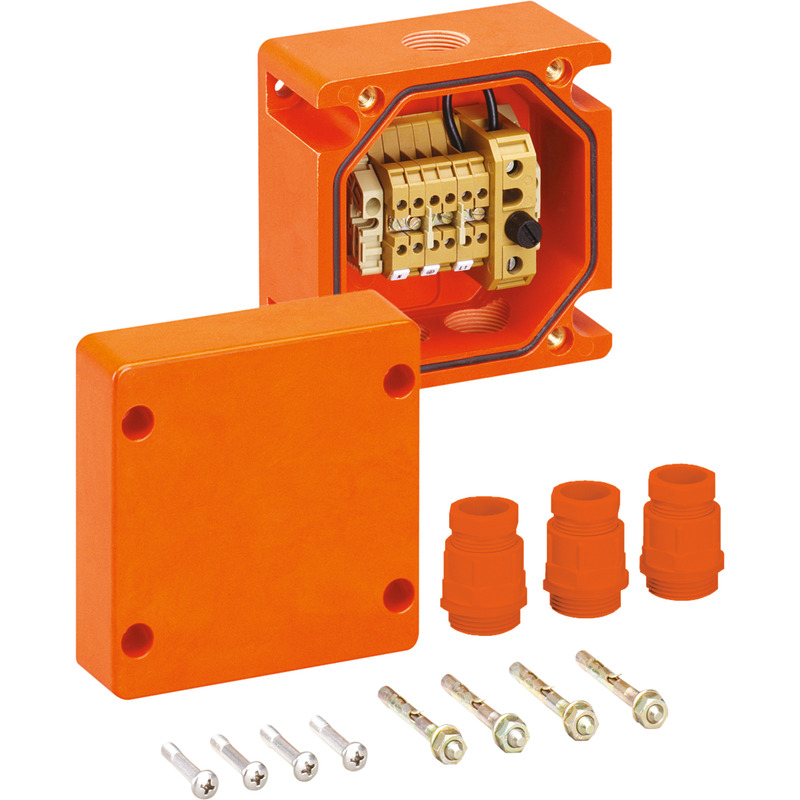

WKE 204 RK WKE 204 RK

Aftakdoos

WKE 204 RK

Artikelnummer: 86220401 | Afmetingen: 115 x 115 x 93 mm

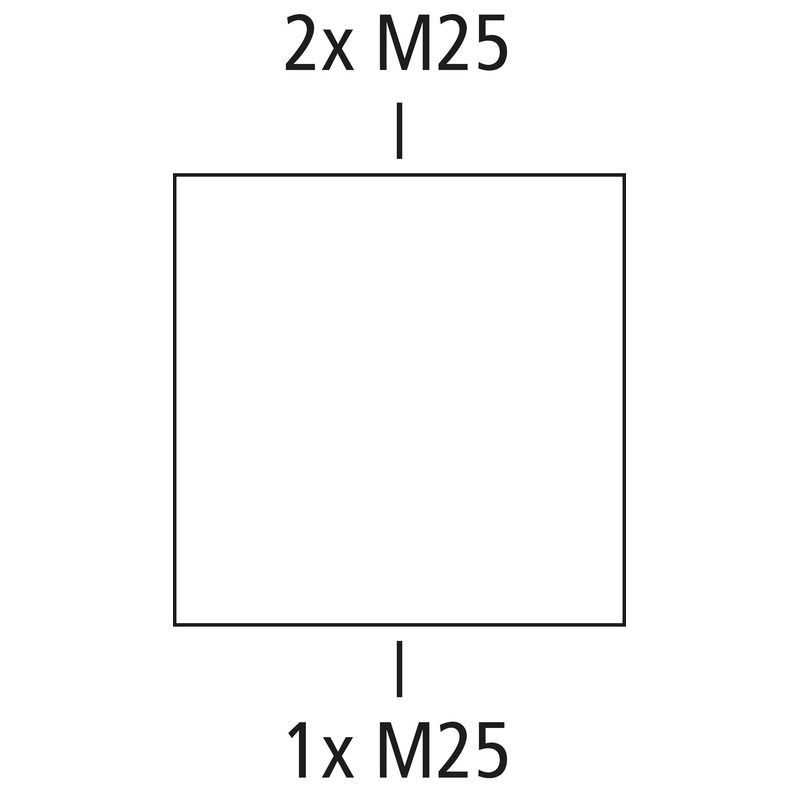

Aftakdoos, met beschermingsgraad IP66, Ui=450V AC, gecertificeerd conform VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), M25, (3 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 conform DIN 4102 deel 12, behuizing en rijgklemmen zijn van halogeenvrije speciale duroplast

oranje, Kabeldoos met afgezekerde aftakking, verbindingsdoos 3-polig, kabeldoos 3-polig, aantal klembare aders per pool 4 x 0,5 - 4mm², klemvermogen per klempunt 1 x 0,5 - 4mm², zekeringhouder (20 x 5mm) max. 6,3A

Elektrische eigenschappen

Doorslagspanning AC 450 V
Doorslagspanning DC 450 V
Min. aderdoorsnede 0,5 mm²
max. aderdiameter (ader aftakken) 4 mm²
Min. aderdoorsnede 0,5 mm²
Max. aderdoorsnede 4 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Afgezekerde aftakking ja
Klasse functiebehoud E30
Aantal polen (aftakking) 3
Aantal polen (doorvoer) 3
UL Type Rating g.g.
Aantal zekeringen in aftakking 1

Kleuren

Kleur onderbak oranje
Kleur deksel oranje

Extra features

Toepassingsbereik afgezekerde aftakking

Afmetingen

Breedte 115 mm
Lengte 115 mm
Hoogte 93 mm
Gewicht 1.451 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK08
Verzegelbaar nee
Draaimoment van de dekselschroef 2.5 Nm
Bevestiging buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902908462
Packing Unit Code CT
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Duroplast
Materiaal deksel Duroplast
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE pdf (894 KB)

Maattekening

Maattekening pdf (154 KB)
Maattekening jpg (1 MB)
Maattekening pdf (83 KB)
Maattekening dxf (1 MB)
Maattekening dwg (277 KB)
Maattekening jpg (2 MB)

Certificaat

CE Toelichting DE/EN/PL pdf (314 KB)
CE Toelichting DE/EN/FR pdf (218 KB)
VDE Certificaat DE/EN pdf (601 KB)
MPA Testcertificaat DE pdf (16 MB)
MPA Testcertificaat UKr pdf (1 MB)
UKCA Toelichting EN pdf (49 KB)

Toebehoren

buitenliggende set bevestigingsogen - WKE 200 ABL

buitenliggende set bevestigingsogen WKE 200 ABL

  • Afmetingen : 25 x 77,1 x 10,3 mm
  • Artikelnummer: 86040001

Set buitenliggende bevestigingsogen V2A, voor WKE 200 tot WKE 400, van...



Set buitenliggende bevestigingsogen V2A
