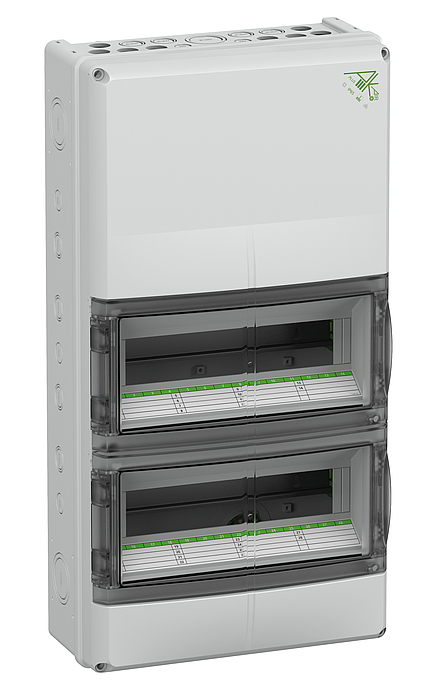

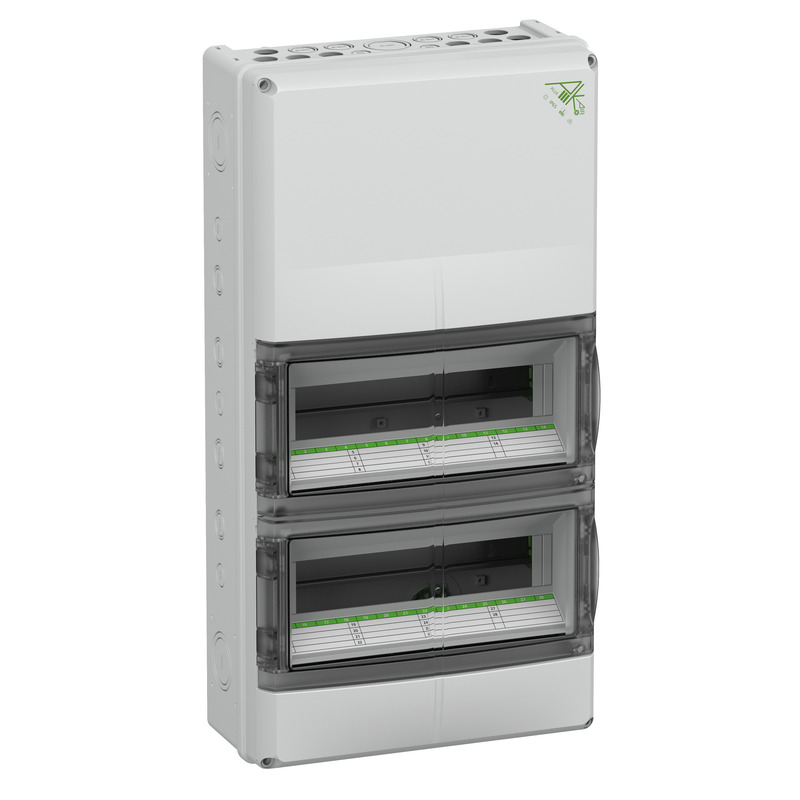

Modulaire verdeler

AK 28 Plus UL

Artikelnummer: 73362852 | Afmetingen: 315 x 600 x 155 mm

Modulaire verdeler, met beschermingsgraad IP65, UL Type Rating 3r, 12/12k, met geïntegreerde beluchtingselementen om condensvorming te voorkomen, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 1000V AC, 1500V DC, gecertificeerd conform VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), DLG (ammoniakbestendigheid), aan de boven- en onderzijde voorzien van metrische voorstansingen voor universele kabelinvoeringen met kabelwartels en / of dubbele membraaninvoeringen, bovenzijde met 10 geopende kabelinvoeringen voor UL-conforme kabelinvoeringen, voor installaties in industriële omgevingen en onbeschermd buitengebied

2 rijen, 28 modules, met extra aansluitruimte incl. 35mm DIN-rail, zonder PE/N-klemrail

Highlights

Veilig - door de hoge beschermingsgraad IP65 en de robuuste, halogeenvrije uitvoering is ook in ruwe industriële omgevingen een veilige werking gewaarborgd.

Elektrische eigenschappen

Nominale bedrijfsspanning AC	400 V
Doorslagspanning AC	1000 V
Doorslagspanning DC	1500 V
Beschermingsklasse	II
Beschermingsgraad	IP65
Beluchting	ja
Aantal modules per rij	28
Met extra inbouwruimte	ja
UL Type Rating	3R, 12/12K

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	315 mm
Lengte	600 mm
Hoogte	155 mm
Inwendige lengte	580 mm
Inwendige breedte	295 mm
Inwendige hoogte	101 mm
Gewicht	3.68 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Opbouw
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Flensvariant	nee
Koppelbaar	ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	90 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902575312
Packing Unit Code	CT
ETIM Class	EC000214
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal invoer	niet relevant
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt
Materiaal klapvenster	Polycarbonaat

Certificaten

Klasse	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Klasse	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Klasse	UL-EU (EN 62208)
Klasse	UL-EU (EN 61439-1/-2)
Klasse	UL-EU (EN 61439-1/-3)
Klasse	DLG (ammoniakbestendigheid)
