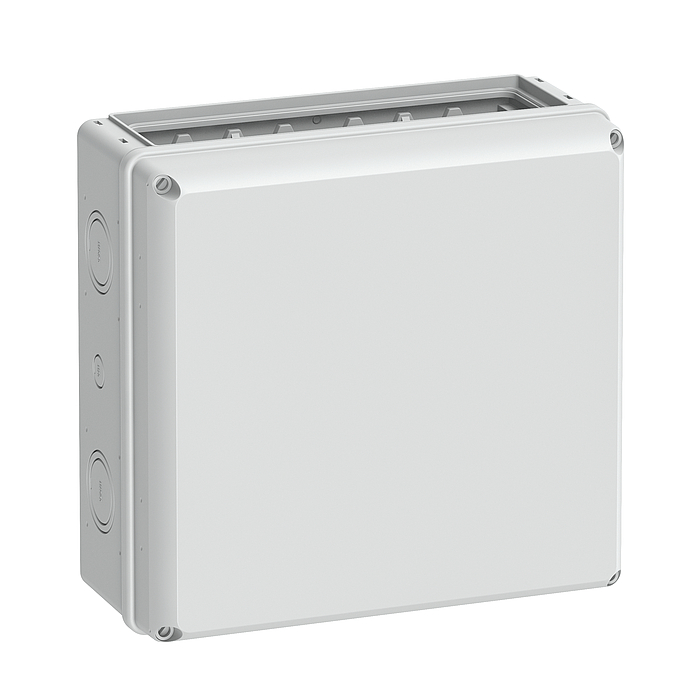

lege behuizing
Artikelnummer: 73351001 | Afmetingen: 315 x 300 x 147 mm
lege behuizing, met beschermingsgraad IP65, kunststof, gecertificeerd conform DLG (ammoniakbestendigheid), Ui=1000V AC, Ui=1500V DC, voor modulaire verdeler AK 14-56 voor de individuele uitbreiding met DIN-rails of montageplaat
Onderbak: Kunststof, grijs, Deksel: Polycarbonaat, grijs, aan de boven- en onderzijde geopende voorkant voor de montage van verschillende flenzen of voor het koppelen van meerdere AK-F verdelers met een combiflens
| Nominale bedrijfsspanning AC | 400 V |
|---|---|
| Doorslagspanning AC | 1000 V |
| Doorslagspanning DC | 1500 V |
| Beschermingsklasse | II |
| Beschermingsgraad | IP65 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 315 mm |
|---|---|
| Lengte | 300 mm |
| Hoogte | 147 mm |
| Inwendige lengte | 310 mm |
| Inwendige breedte | 295 mm |
| Gewicht | 1.536 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | V2 |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Opbouw |
|---|---|
| Slagvastheid | IK08 |
| Flensvariant | ja |
| Type bovendeel | Deksel |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 40 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902575671 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000058 |
| Douanetariefnummer | 85389099 |
| Materiaal onderbak | Kunststof |
|---|---|
| Materiaal deksel | Polycarbonaat |
| Klasse | DLG (ammoniakbestendigheid) |
|---|
