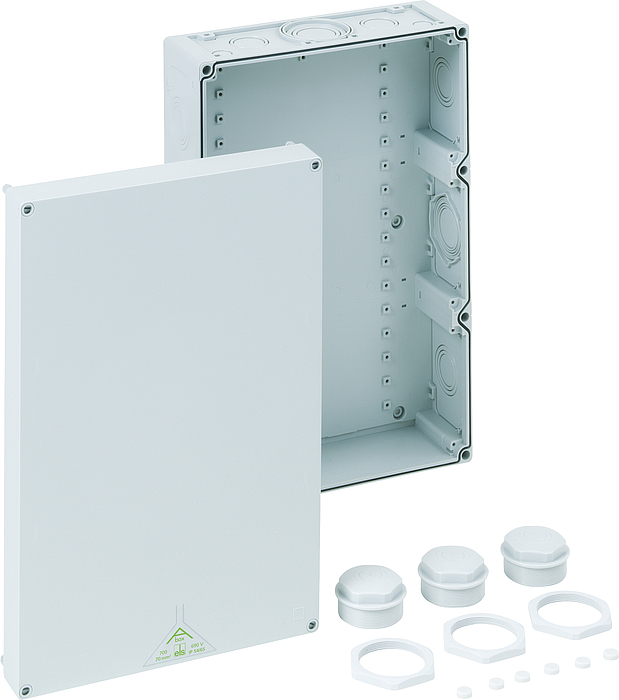

Aftakdoos

Abox 700-L

Artikelnummer: 87091001 | Afmetingen: 300 x 450 x 132 mm

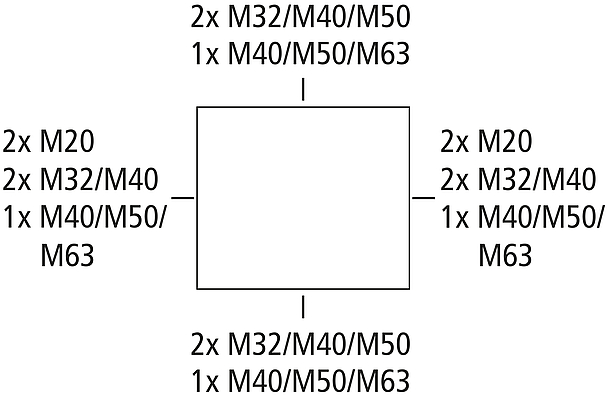

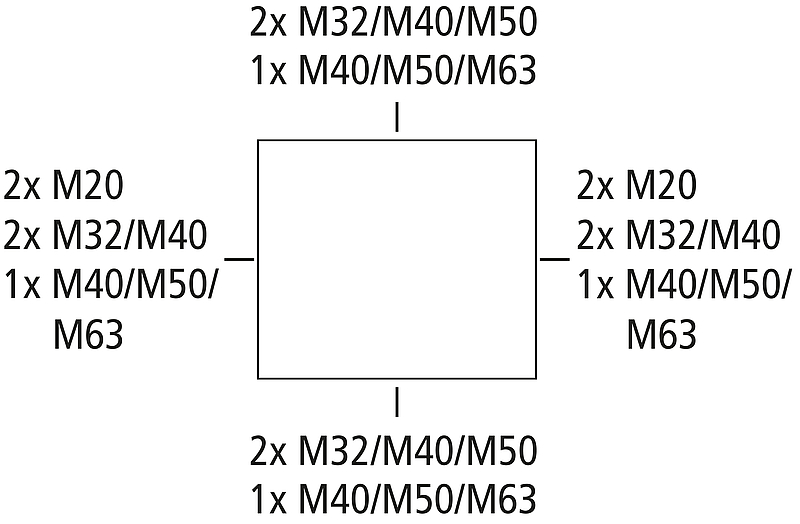

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 70 mm², U_i=690V AC, uitbreekmembranen, M20/M32/M40/M50/M63, (16 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

grijs, zonder klemmen

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	70 mm²
Beschermingsklasse	II
Beschermingsgraad	IP54/IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	300 mm
Lengte	450 mm
Hoogte	132 mm
Gewicht	1.98 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902111190
Packing Unit Code	CT
ETIM Class	EC002600
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polystyreen
Materiaal deksel	Polystyreen
Materiaal dekselschroef	Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	pdf (699 KB)
Maattekening	dwg (1 MB)
Maattekening	dxf (8 MB)
Maattekening	jpg (1 MB)

Certificaat

CE Toelichting DE/EN/FR	pdf (218 KB)
CE Toelichting DE/EN/PL	pdf (312 KB)
UKCA Toelichting EN	pdf (49 KB)
