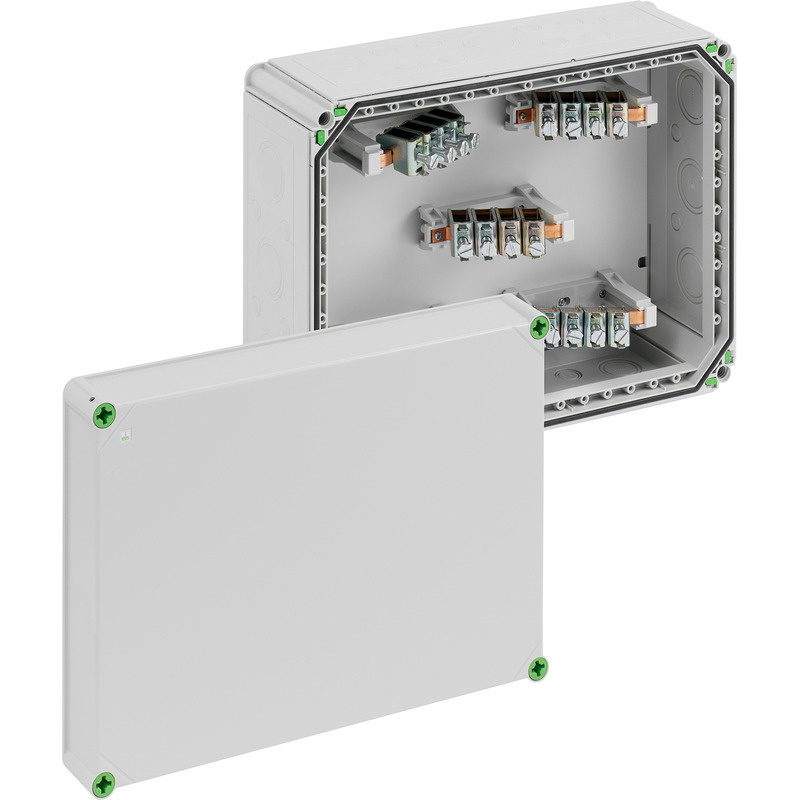

Aftakdoos
Artikelnummer: 49047101 | Afmetingen: 440 x 320 x 179 mm

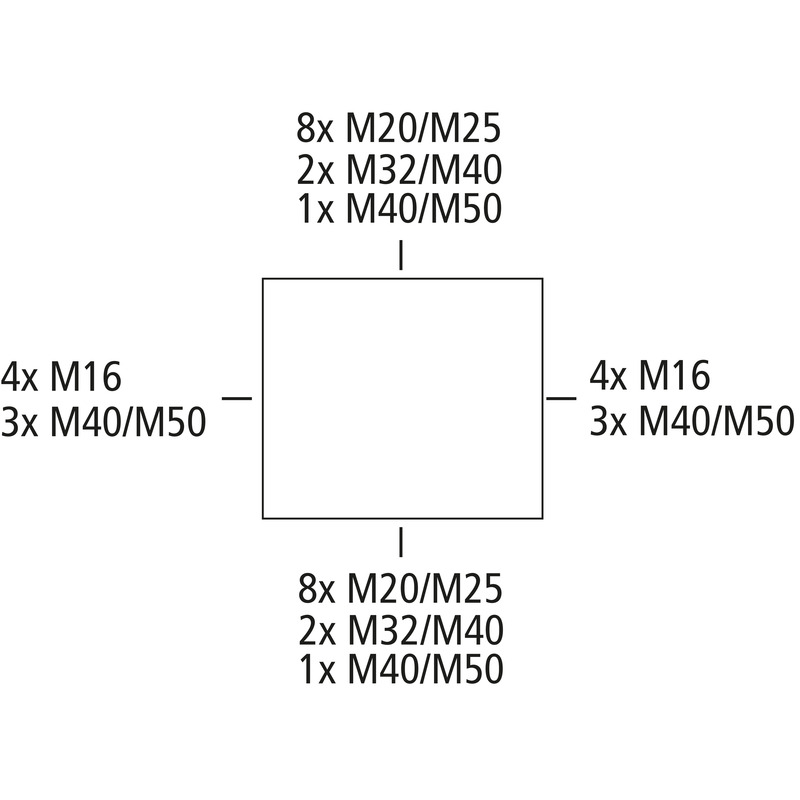

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 70 mm², Ui=690V AC, uitbreekmembranen, M16/M20/M25/M32/M40/M50, (24 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties
grijs, met schroefklem 5-polig - 70² (16-70²)
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 70 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP65 |
| Aantal polen | 5 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 440 mm |
|---|---|
| Lengte | 320 mm |
| Hoogte | 179 mm |
| Gewicht | 5.591 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK08 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.7 Nm |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -35 °C |
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902641949 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85369095 |
| Materiaal onderbak | Polycarbonaat |
|---|---|
| Materiaal deksel | Polycarbonaat, glasvezelversterkt |
| Materiaal afdichting | Polyurethaan |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
Kabelinvoering voor kabels tot Ø 75 mm, 2 x flensverbindingen (GFV)
Kabelinvoering voor kabels tot Ø 75 mm, 2 x flensverbindingen (GFV)

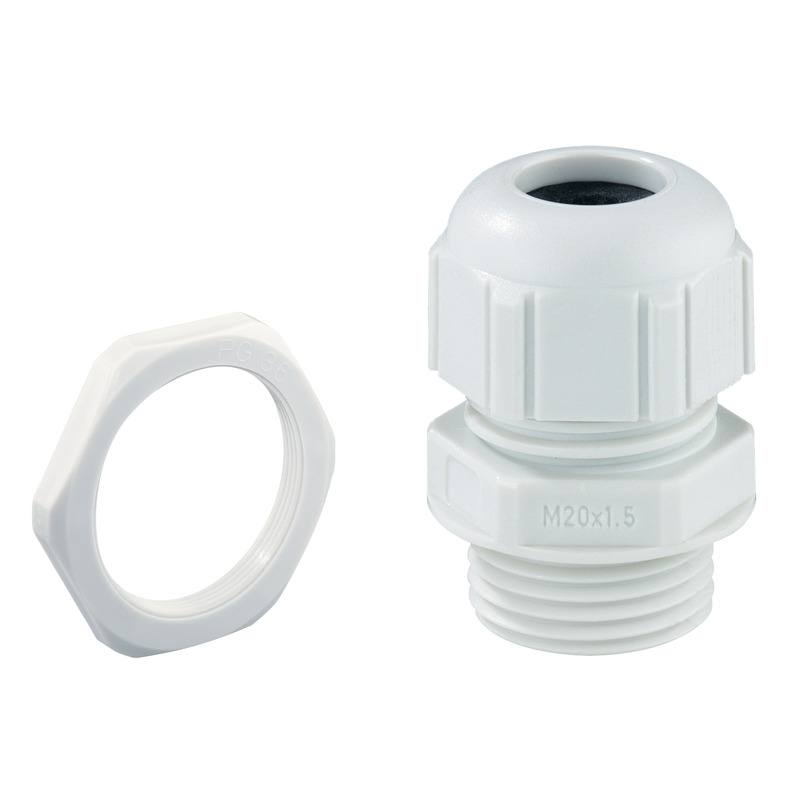

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

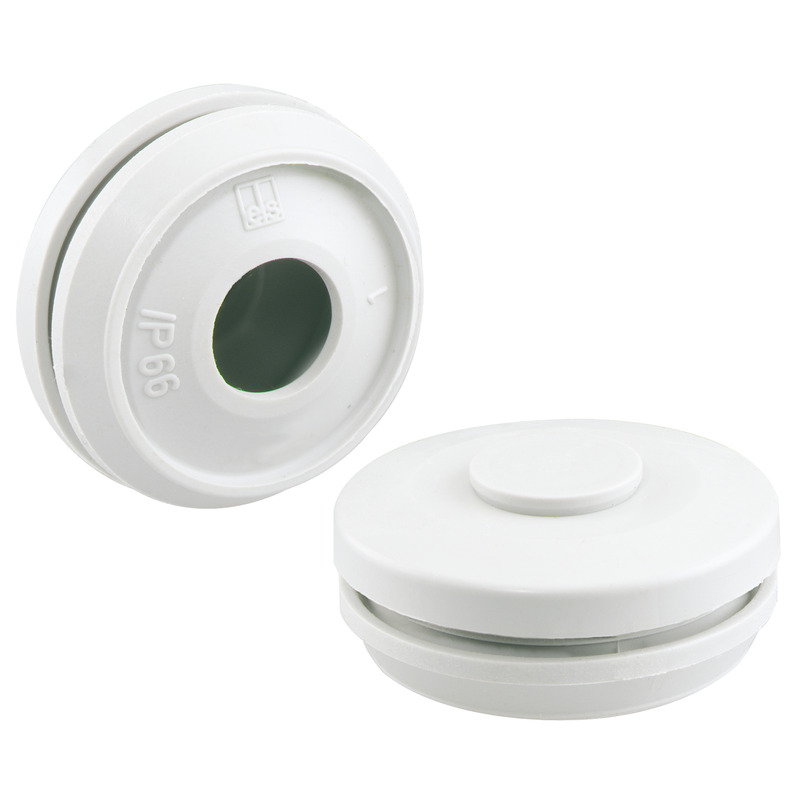

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

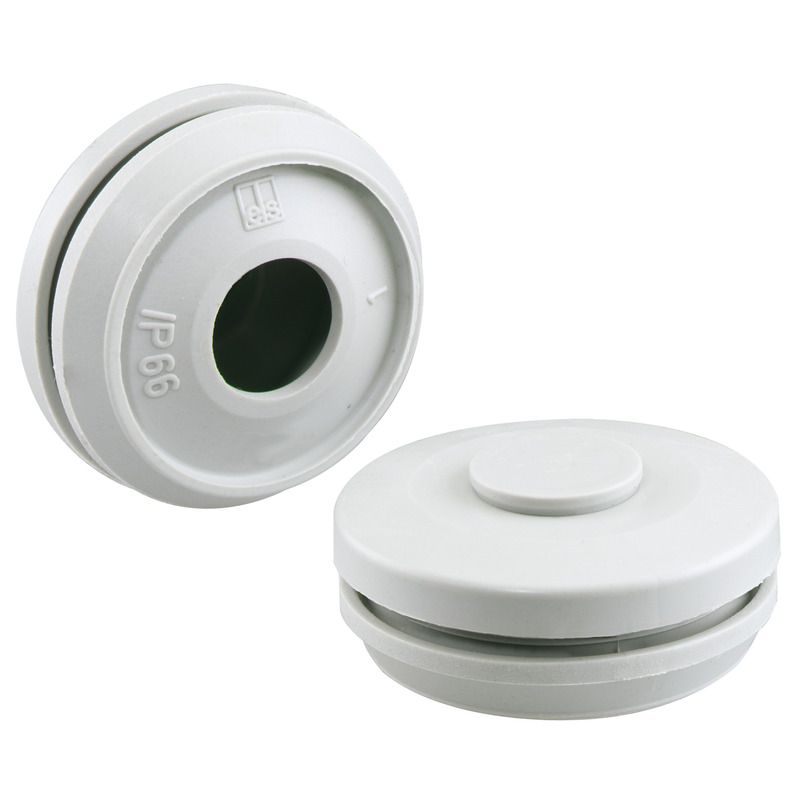

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

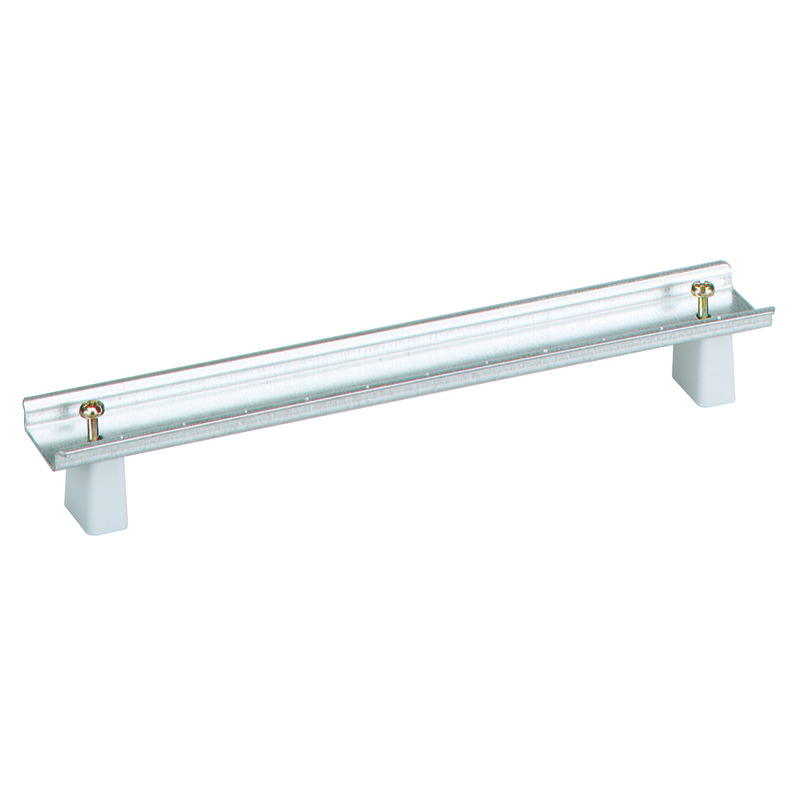

DIN-rail conform DIN EN 60715, 35 x 7,5 mm
