Abox Pro 350-35²/sw

Abox Pro 350-35²/sw

Abox Pro 350-35²/sw

Abox Pro 350-35²/sw

Aftakdoos

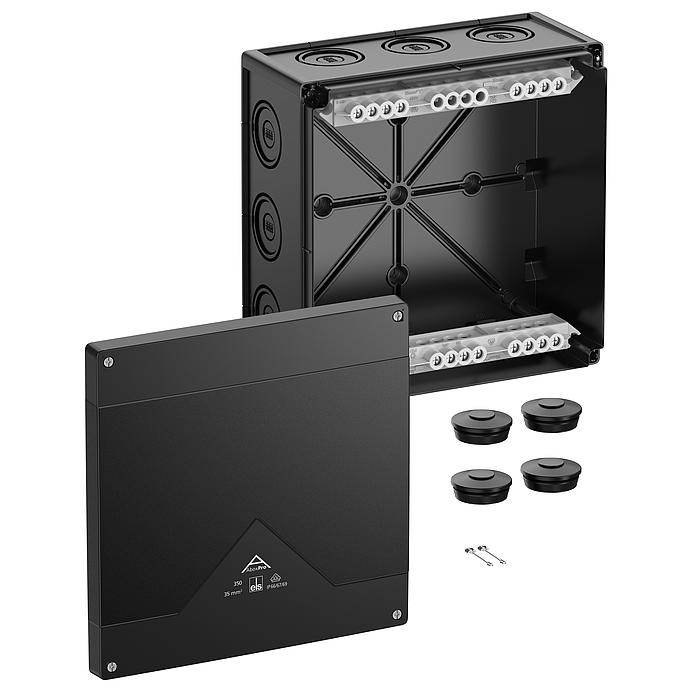

Abox Pro 350-35²/sw

Artikelnummer: 43502001 | Afmetingen: 252 x 252 x 120 mm

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 35 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M40/M50, (4 achter, 12 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, U_i=690 V AC, I_n=125 Ampère, met bovenliggende schroefklem, 5-polig - 35 mm², klembare doorsnede per pool: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm² Cu massief / flexibel met adereindhuls

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	10 mm²
Max. aderdoorsnede	35 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	125 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	zwart
Kleur deksel	zwart

Afmetingen

Breedte	252 mm
Lengte	252 mm
Hoogte	120 mm
Inwendige lengte	236 mm
Inwendige breedte	236 mm
Inwendige hoogte	99 mm
Gewicht	1.4651 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902663330
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	pdf (5 MB)
Maattekening	dwg (6 MB)
Maattekening	dxf (29 MB)

Certificaat

DNV Certificaat EN	pdf (198 KB)
DLG Goedkeuring DE	pdf (1 MB)
CE Toelichting DE/EN/FR	pdf (139 KB)
VDE Certificaat DE/EN	pdf (496 KB)
CE Toelichting DE/EN/PL	pdf (141 KB)
UKCA Toelichting EN	pdf (166 KB)
