Abox Pro 250-25² Abox Pro 250-25² Abox Pro 250-25² Abox Pro 250-25² Abox Pro 250-25²

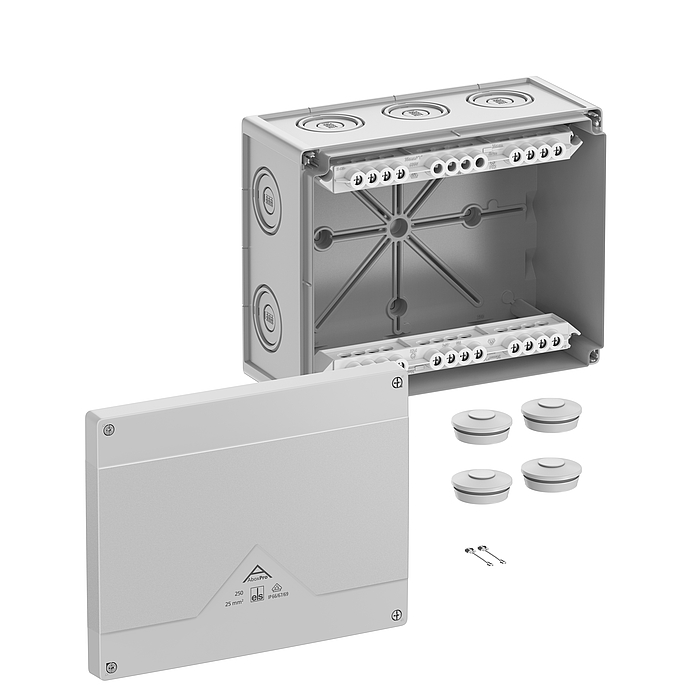

Aftakdoos

Abox Pro 250-25²

Artikelnummer: 42542001 | Afmetingen: 252 x 202 x 120 mm

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 25 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

grijs, Ui=690 V AC, In=101 Ampère, met bovenliggende schroefklem, 5-polig - 25 mm², klembare doorsnede per pool: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm² Cu massief / flexibel met adereindhuls

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 690 V
Min. aderdoorsnede 10 mm²
Max. aderdoorsnede 25 mm²
Beschermingsklasse II
Beschermingsgraad IP66/IP67/IP69
Nominale stroom 101 Ampère
Klemtype Schroefklem
Aantal polen 5

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 252 mm
Lengte 202 mm
Hoogte 120 mm
Inwendige lengte 186 mm
Inwendige breedte 236 mm
Inwendige hoogte 99 mm
Gewicht 1.3041 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK09
Verzegelbaar ja
Draaimoment van de dekselschroef 1.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage onbeschermde buitenomgeving

Sales Information

EAN 4013902663484
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat, glasvezelversterkt
Materiaal deksel Polycarbonaat
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN pdf (5 MB)
Montagehandleiding FR/ES pdf (5 MB)

Maattekening

Maattekening pdf (6 MB)
Maattekening dxf (36 MB)
Maattekening dwg (7 MB)

Certificaat

CE Toelichting DE/EN/FR pdf (139 KB)
CE Toelichting DE/EN/PL pdf (141 KB)
UKCA Toelichting EN pdf (166 KB)
VDE Certificaat DE/EN pdf (496 KB)
DLG Goedkeuring DE pdf (1 MB)
DNV Certificaat EN pdf (198 KB)
