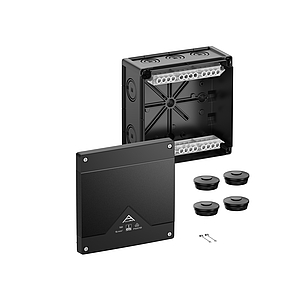

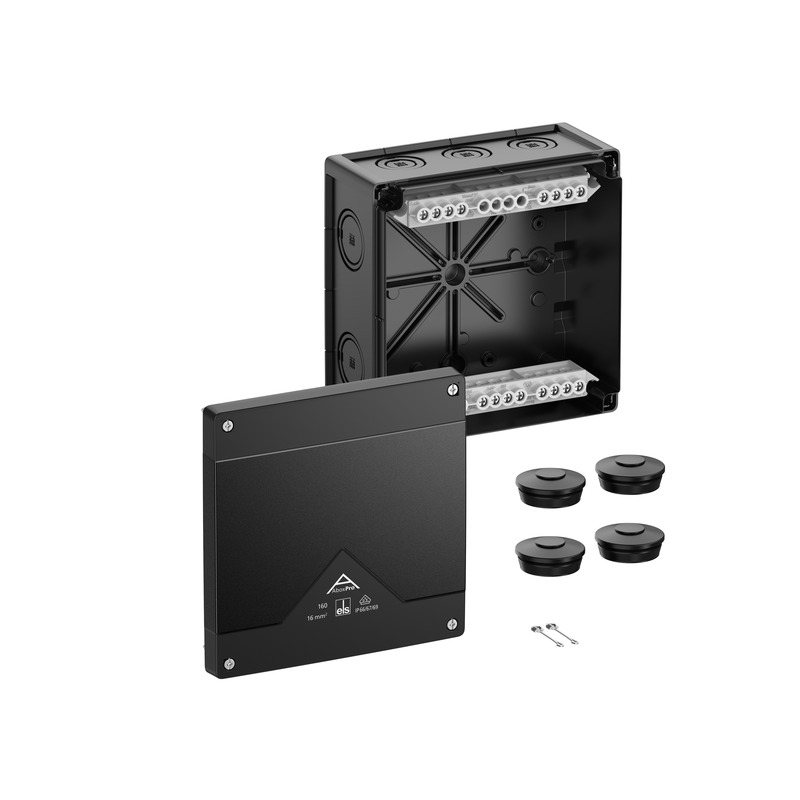

Abox Pro 160-16²/sw Abox Pro 160-16²/sw

Aftakdoos

Abox Pro 160-16²/sw

Artikelnummer: 41602001 | Afmetingen: 182 x 182 x 90 mm

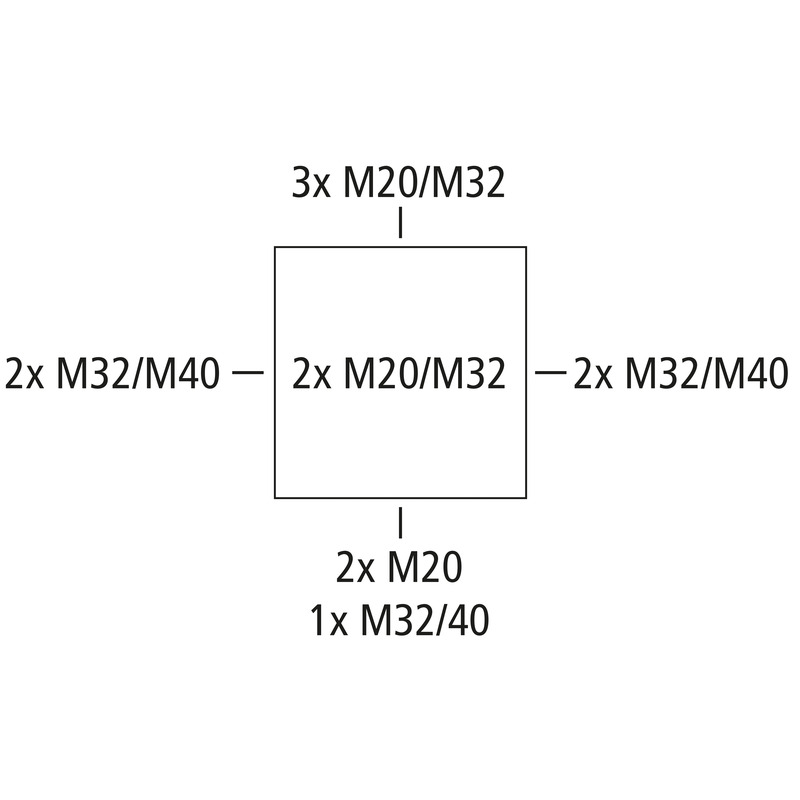

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 16 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, Ui=690 V AC, In=76 Ampère, met bovenliggende schroefklem, 5-polig - 16 mm², klembare doorsnede per pool: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu massief / flexibel met adereindhuls

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 690 V
Min. aderdoorsnede 4 mm²
Max. aderdoorsnede 16 mm²
Beschermingsklasse II
Beschermingsgraad IP66/IP67/IP69
Nominale stroom 76 Ampère
Klemtype Schroefklem
Aantal polen 5

Kleuren

Kleur onderbak zwart
Kleur deksel zwart

Afmetingen

Breedte 182 mm
Lengte 182 mm
Hoogte 90 mm
Inwendige lengte 167 mm
Inwendige breedte 167 mm
Inwendige hoogte 69 mm
Gewicht 0.8407 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK09
Verzegelbaar ja
Draaimoment van de dekselschroef 1.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage onbeschermde buitenomgeving

Sales Information

EAN 4013902663781
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat, glasvezelversterkt
Materiaal deksel Polycarbonaat
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding FR/ES pdf (5 MB)
Montagehandleiding DE/EN pdf (5 MB)

Maattekening

Maattekening pdf (4 MB)
Maattekening dwg (5 MB)
Maattekening dxf (23 MB)

Certificaat

DLG Goedkeuring DE pdf (1 MB)
CE Toelichting DE/EN/PL pdf (141 KB)
UKCA Toelichting EN pdf (166 KB)
DNV Certificaat EN pdf (198 KB)
CE Toelichting DE/EN/FR pdf (139 KB)
VDE Certificaat DE/EN pdf (496 KB)

Toebehoren

kabelwartel - KVR M20-MGM/sw

kabelwartel KVR M20-MGM/sw

  • Afmetingen : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22702001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M20-GDB/MGM/sw

kabelwartel KVR M20-GDB/MGM/sw

  • Afmetingen : 30 x 30 x 37 mm
  • Artikelnummer: 22702101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M32-MGM/sw

kabelwartel KVR M32-MGM/sw

  • Afmetingen : 40 x 40 x 50 mm
  • Artikelnummer: 22703201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M40-MGM/sw

kabelwartel KVR M40-MGM/sw

  • Afmetingen : 50 x 50 x 54 mm
  • Artikelnummer: 22704001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20/sw

dubbele membraaninvoeringen DMS M20/sw

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26002001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M32/sw

dubbele membraaninvoeringen DMS M32/sw

  • Afmetingen : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26003201

Afdichtingsbereik 13 - 21 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details

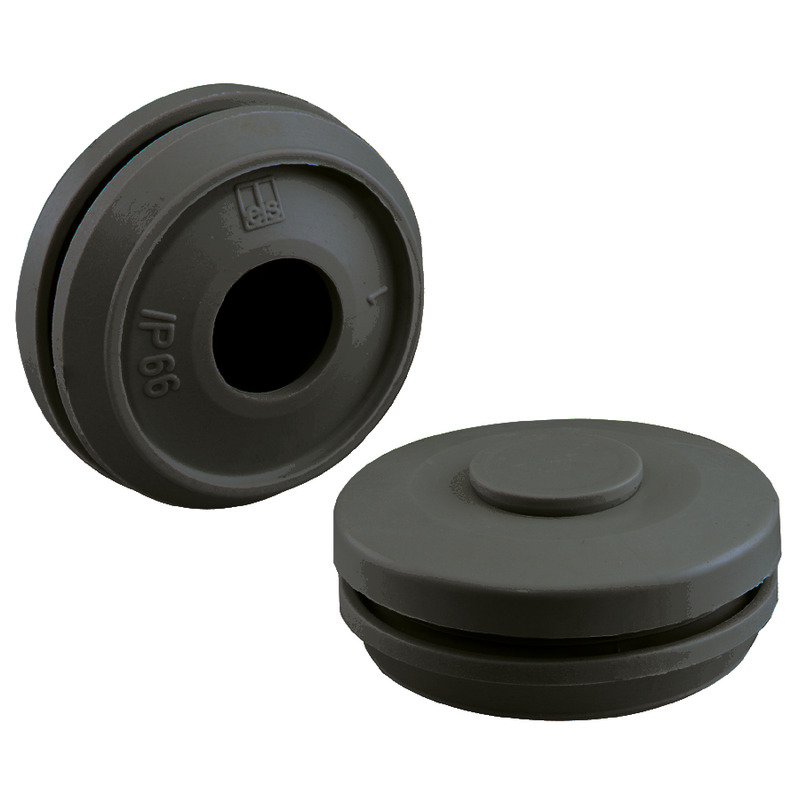

nieuw dubbele membraaninvoeringen - DMS M40/sw

dubbele membraaninvoeringen DMS M40/sw

  • Afmetingen : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26004001

Afdichtbereik 17 - 28mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details

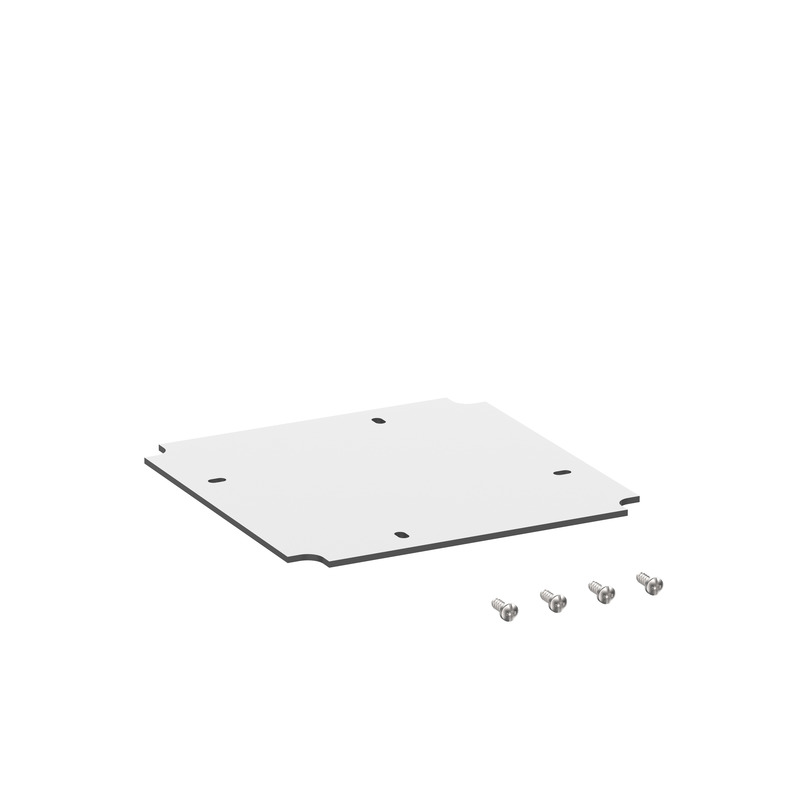

nieuw montageplaat - Abox MPI 160

montageplaat Abox MPI 160

  • Afmetingen : 149 x 149 x 2,5 mm
  • Artikelnummer: 89511601

voor Abox / Abox Pro 160



Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....



Favorietenlijst
Details

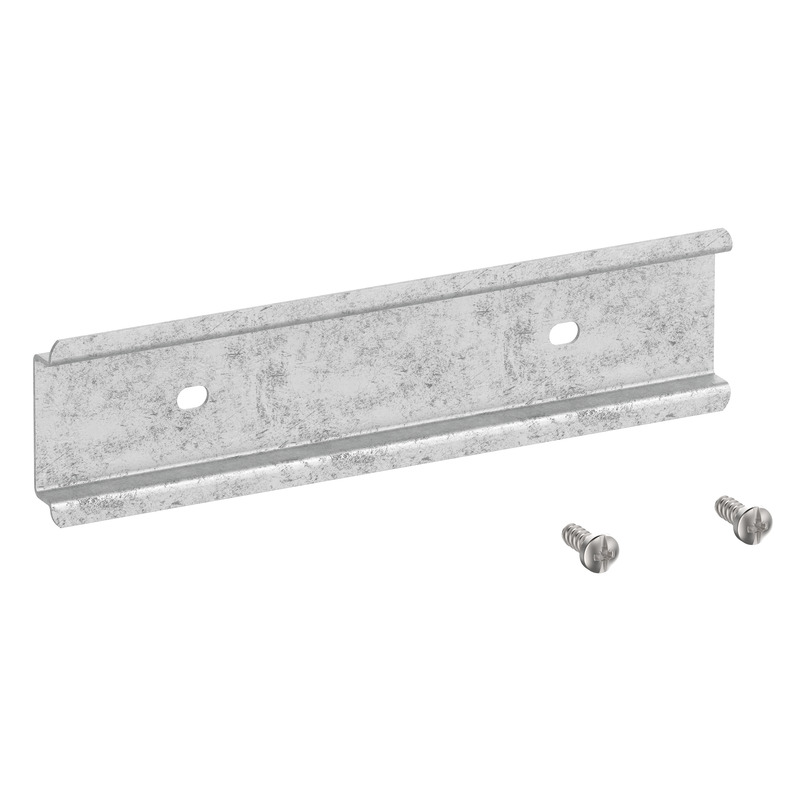

nieuw DIN-rail - Abox 160/250 NS35

DIN-rail Abox 160/250 NS35

  • Afmetingen : 35 x 137 x 7,5 mm
  • Artikelnummer: 89531601

voor Abox / Abox Pro 160



DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...



Favorietenlijst
Details

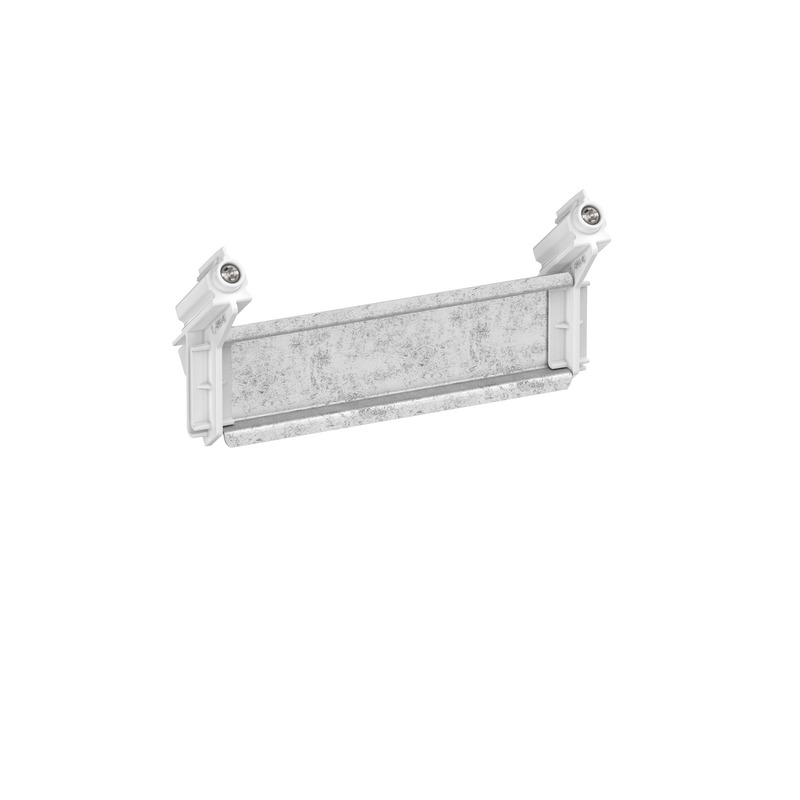

nieuw Klemmenhouder - Abox 100 KH 2006 6²

Klemmenhouder Abox 100 KH 2006 6²

  • Afmetingen : 69 x 124 x 60 mm
  • Artikelnummer: 89600601

Klemhouder met DIN-rail NS35 voor montage van rijenklemmen type Wago...



Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...



Favorietenlijst
Details

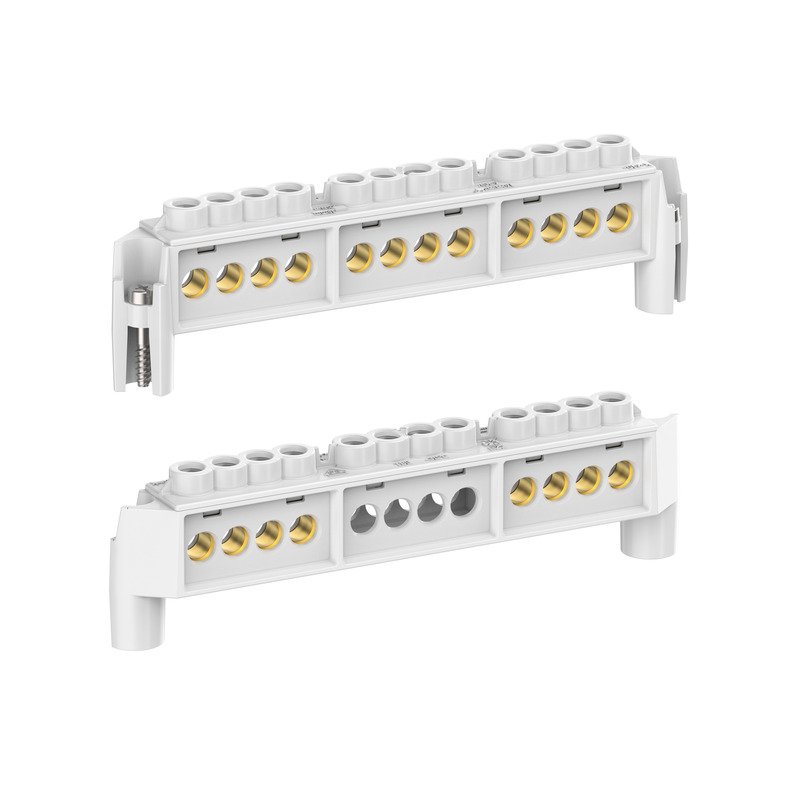

nieuw klemblok - Abox 160 KLS-16²

klemblok Abox 160 KLS-16²

  • Afmetingen : 18 x 140 x 43 mm
  • Artikelnummer: 89641601

Hoogliggende schroefklem voor Abox/Abox Pro 160, 5-polig - 16 mm², In...



Verbindingsklem conform DIN EN 60998 (VDE 0613), Ui=690V. Voor montage in Abox / Abox Pro kabeldozen...



Favorietenlijst
Details
nieuw Mast-/buisbevestigingsset - MABF 150-1

Mast-/buisbevestigingsset MABF 150-1

  • Afmetingen : 43 x 150 x 15 mm
  • Artikelnummer: 89603001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 160, Abox...



Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...



Favorietenlijst
Details
nieuw Bevestigingsset - KTB 1

Bevestigingsset KTB 1

  • Afmetingen : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...



Favorietenlijst
Details

CAD-tekeningen

CAD-tekeningen 3D-CAD-tekeningen downloaden

Uw verzoek

Uw gegevens
Bedrijfsgegevens
CAD-formaat

Bestekteksten

Vergelijkbare producten

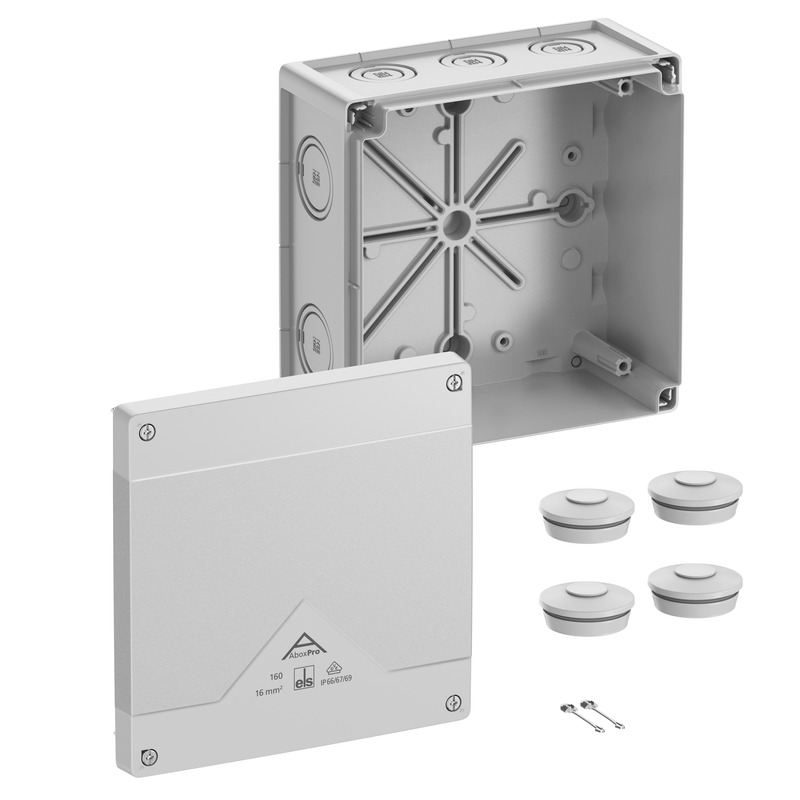

nieuw Aftakdoos - Abox Pro 160-L

Aftakdoos Abox Pro 160-L

  • Afmetingen : 182 x 182 x 90 mm
  • Artikelnummer: 41640001

grijs, Ui=1000 V AC, zonder klemmen



Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 16 mm², gecertificeerd conform...



Favorietenlijst
Details

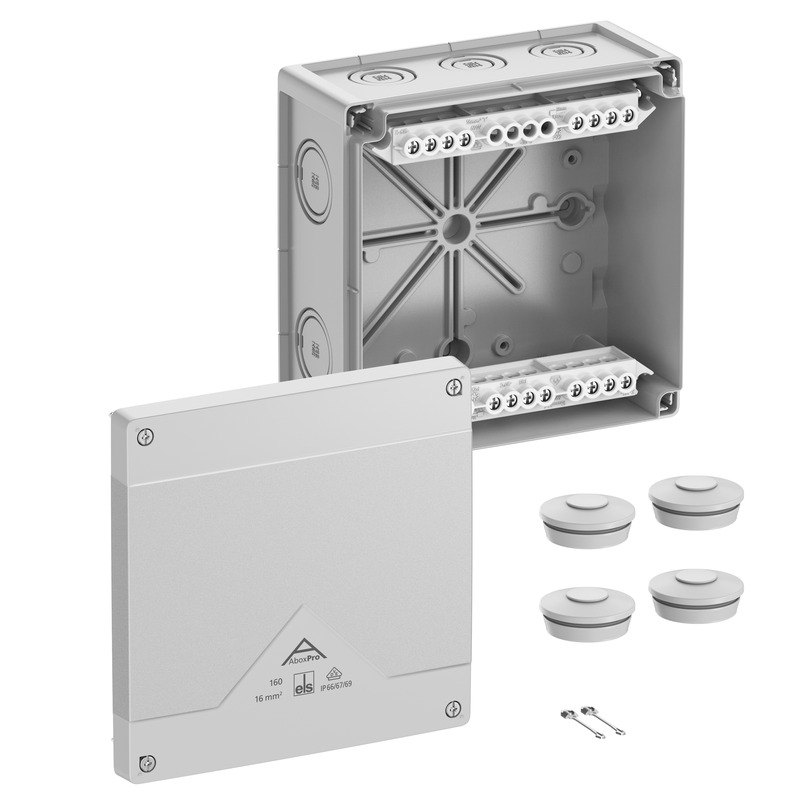

nieuw Aftakdoos - Abox Pro 160-16²

Aftakdoos Abox Pro 160-16²

  • Afmetingen : 182 x 182 x 90 mm
  • Artikelnummer: 41642001

grijs, Ui=690 V AC, In=76 Ampère, met bovenliggende schroefklem,...



Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 16 mm², gecertificeerd conform...



Favorietenlijst
Details

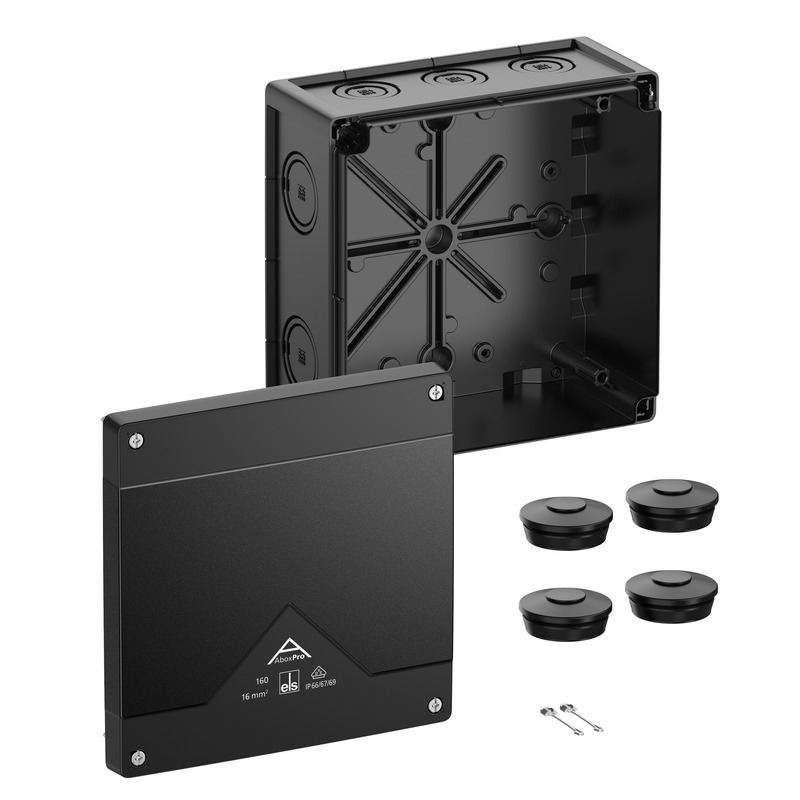

nieuw Aftakdoos - Abox Pro 160-L/sw
