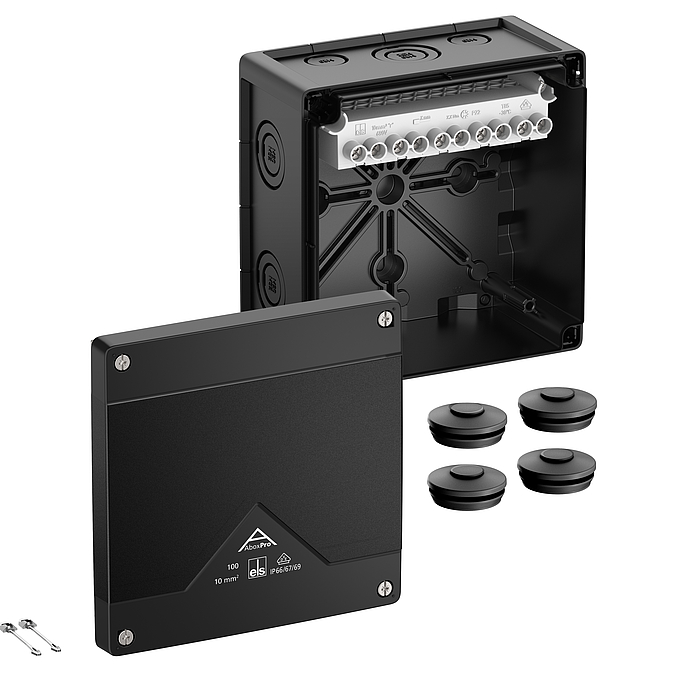

Abox Pro 100-10²/sw Abox Pro 100-10²/sw

Aftakdoos

Abox Pro 100-10²/sw

Artikelnummer: 41002001 | Afmetingen: 152 x 152 x 85 mm

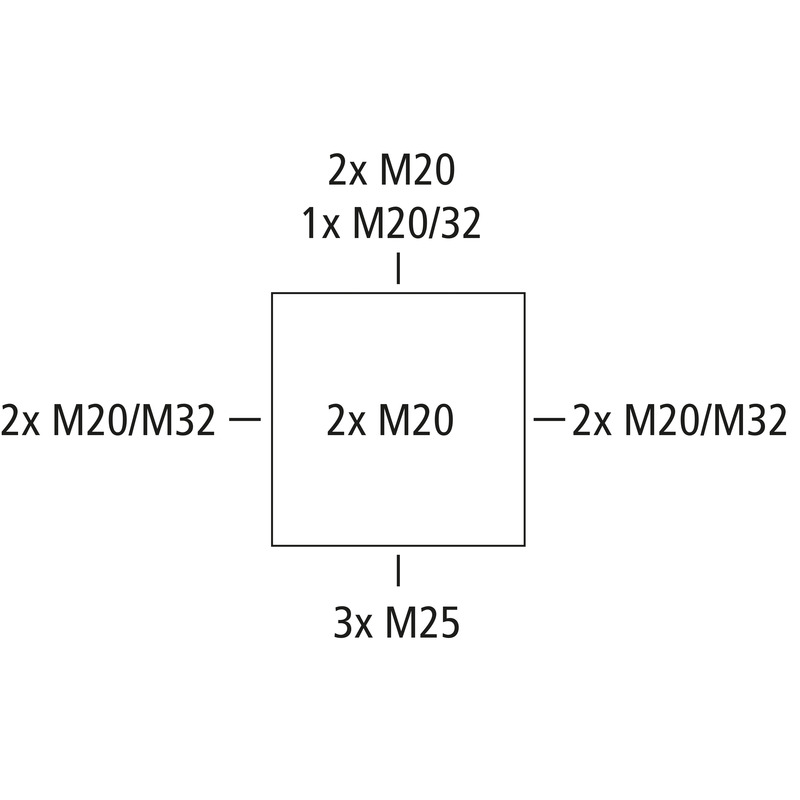

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M32, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, Ui=690 V AC, In=57 Ampère, met bovenliggende schroefklem, 5-polig - 10², klembare doorsnede per pool: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu massief / flexibel met adereindhuls

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 690 V
Min. aderdoorsnede 4 mm²
Max. aderdoorsnede 10 mm²
Beschermingsklasse II
Beschermingsgraad IP66/IP67/IP69
Nominale stroom 57 Ampère
Klemtype Schroefklem
Aantal polen 5

Kleuren

Kleur onderbak zwart
Kleur deksel zwart

Afmetingen

Breedte 152 mm
Lengte 152 mm
Hoogte 85 mm
Inwendige lengte 137 mm
Inwendige breedte 137 mm
Inwendige hoogte 65 mm
Gewicht 0.5531 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK09
Verzegelbaar ja
Draaimoment van de dekselschroef 1.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage onbeschermde buitenomgeving

Sales Information

EAN 4013902663972
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding FR/ES pdf (5 MB)
Montagehandleiding DE/EN pdf (5 MB)

Maattekening

Maattekening pdf (6 MB)
Maattekening dwg (8 MB)
Maattekening dxf (36 MB)

Certificaat

UKCA Toelichting EN pdf (166 KB)
CE Toelichting DE/EN/PL pdf (141 KB)
DLG Goedkeuring DE pdf (1 MB)
CE Toelichting DE/EN/FR pdf (139 KB)
VDE Certificaat DE/EN pdf (496 KB)
DNV Certificaat EN pdf (198 KB)
