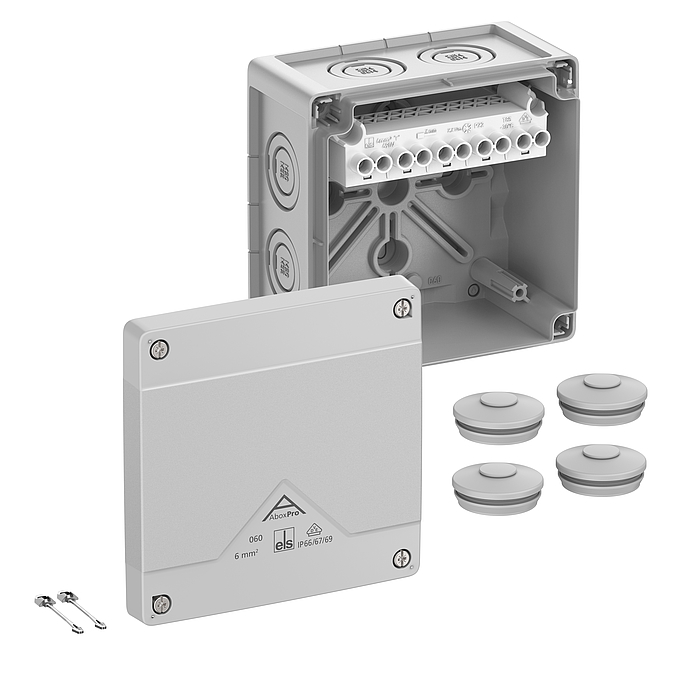

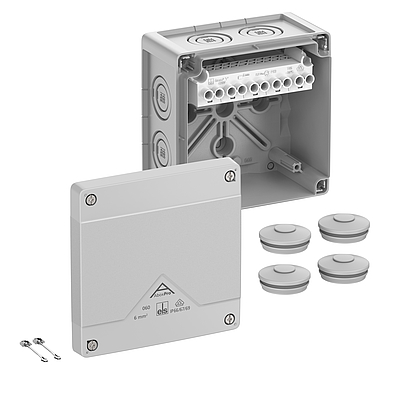

Aftakdoos

Abox Pro 060-6²

Artikelnummer: 40642001 | Afmetingen: 127 x 127 x 75 mm

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 6 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M32, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

grijs, U_i=690 V AC, I_n=41 Ampère, met bovenliggende schroefklem, 5-polig - 6 mm², klembare doorsnede per pool: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu massief / flexibel met adereindhuls

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	1,5 mm²
Max. aderdoorsnede	6 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	41 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	127 mm
Lengte	127 mm
Hoogte	75 mm
Inwendige lengte	113 mm
Inwendige breedte	113 mm
Inwendige hoogte	55 mm
Gewicht	0.3805 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902664214
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	dxf (26 MB)
Maattekening	pdf (5 MB)
Maattekening	dwg (5 MB)

Certificaat

CE Toelichting DE/EN/PL	pdf (141 KB)
VDE Certificaat DE/EN	pdf (496 KB)
DLG Goedkeuring DE	pdf (1 MB)
DNV Certificaat EN	pdf (198 KB)
CE Toelichting DE/EN/FR	pdf (139 KB)
UKCA Toelichting EN	pdf (166 KB)
