Aftakdoos

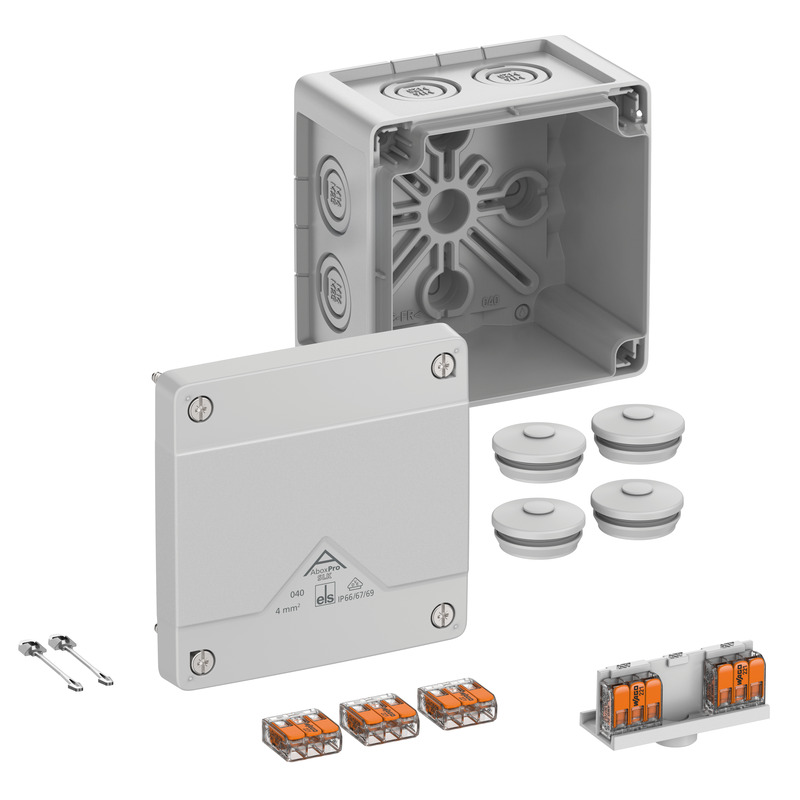

Abox Pro SLK-4²

Artikelnummer: 40447001 | Afmetingen: 102 x 102 x 70 mm

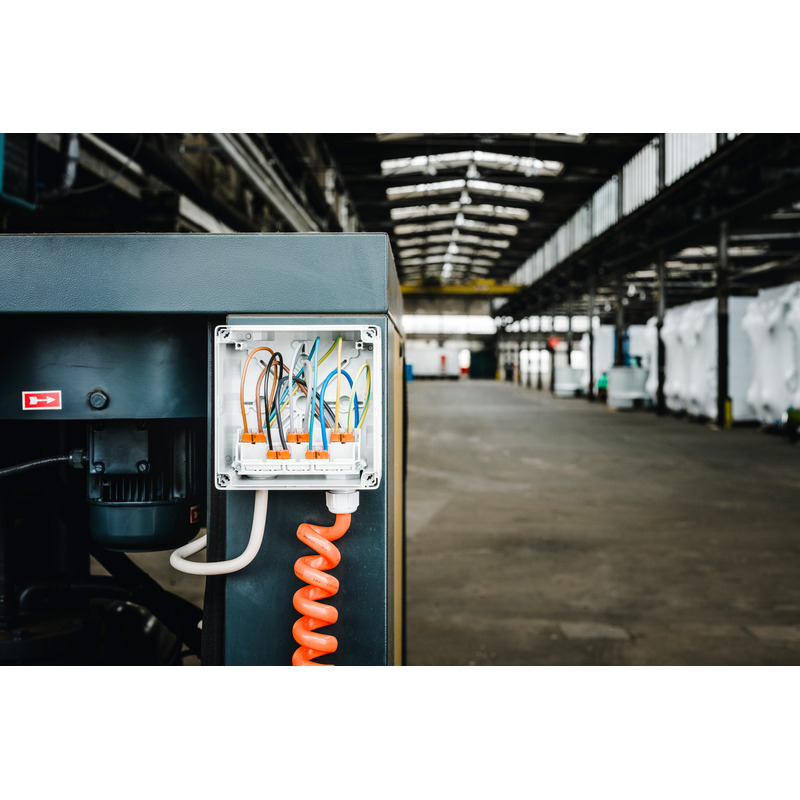

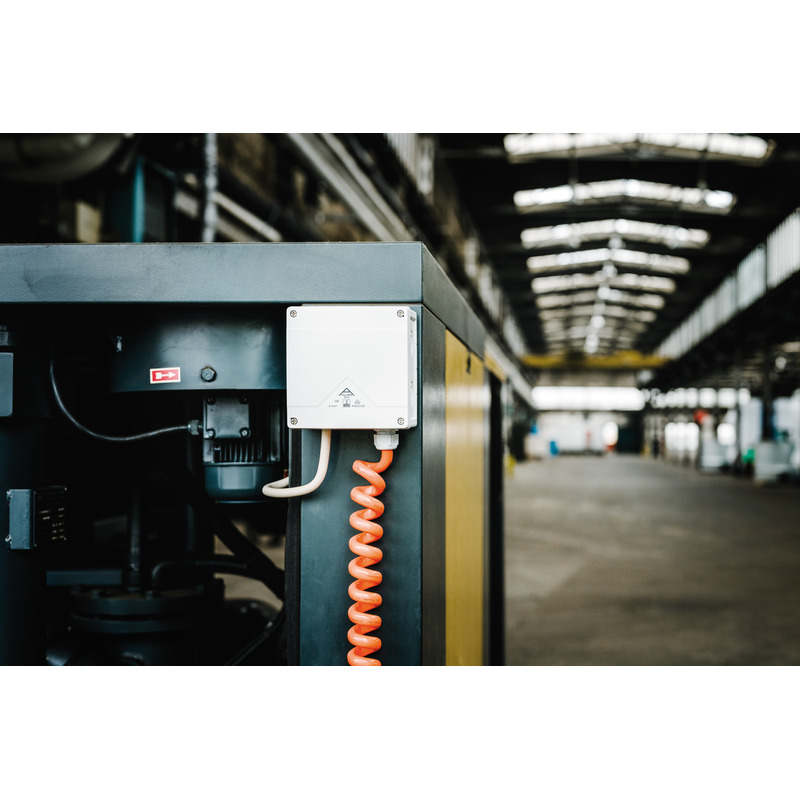

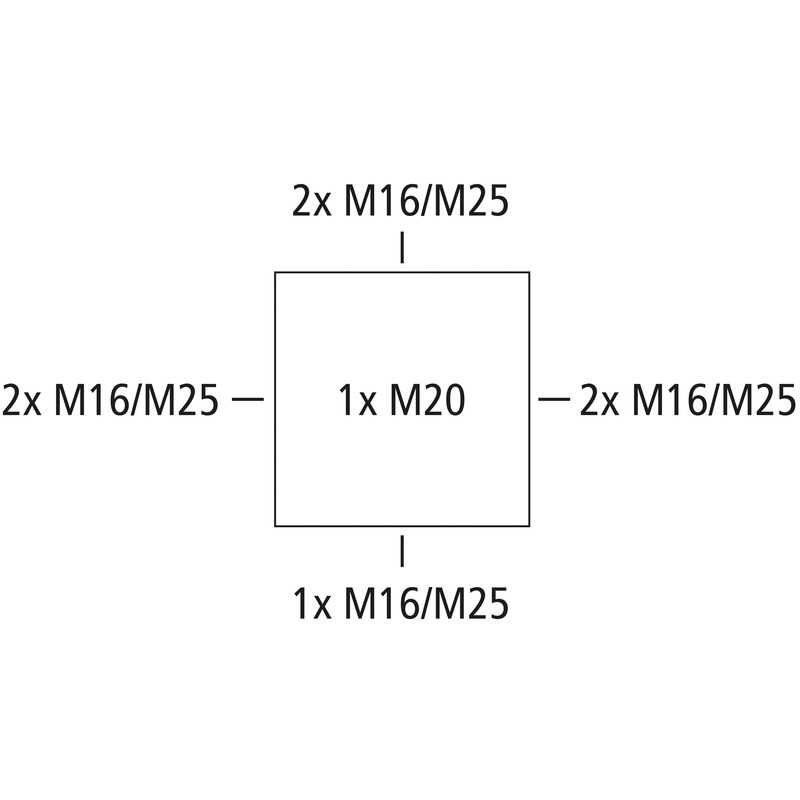

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 4 mm², U_i=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M16/M20/M25, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, met schroefloze klemmen voor installaties in industriële omgevingen en onbeschermd buitengebied

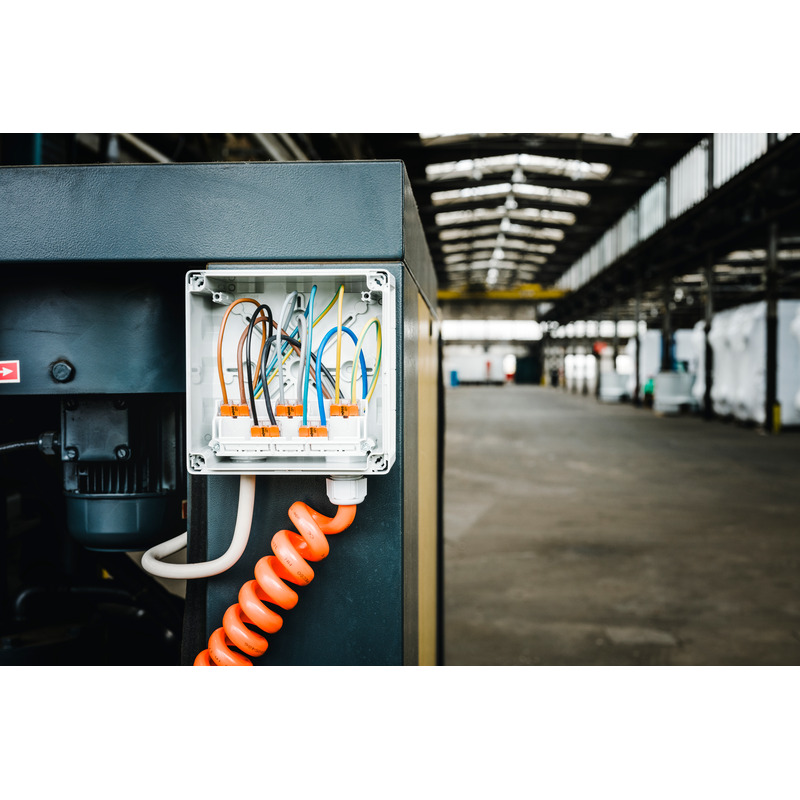

grijs, I_n=32 Ampère, met 5 op de bodem bevestigde, Wago lasklemmen 3 voudig 221-413 - 4 mm², klembare doorsnede per pool: 3 x 0,2 tot 4 mm² massief Cu en 3 x 0,14 tot 4 mm² flexibel Cu

Elektrische eigenschappen

Doorslagspanning AC	450 V
Doorslagspanning DC	450 V
Min. aderdoorsnede	0,2 mm²
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	32 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	102 mm
Lengte	102 mm
Hoogte	70 mm
Inwendige lengte	88 mm
Inwendige breedte	88 mm
Inwendige hoogte	50 mm
Gewicht	0.2333 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902664542
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

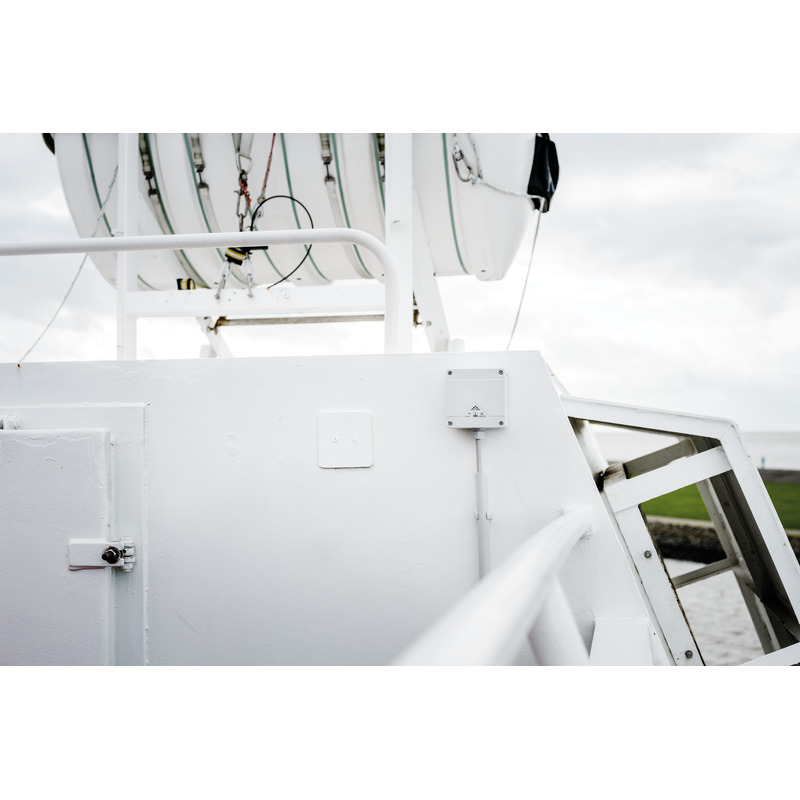

Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding FR/ES	pdf (5 MB)
Montagehandleiding DE/EN	pdf (5 MB)

Maattekening

Maattekening	pdf (3 MB)
Maattekening	dwg (4 MB)
Maattekening	dxf (19 MB)

Certificaat

DLG Goedkeuring DE	pdf (1 MB)
VDE Certificaat DE/EN	pdf (496 KB)
DNV Certificaat EN	pdf (198 KB)
CE Toelichting DE/EN/FR	pdf (139 KB)
UKCA Toelichting EN	pdf (166 KB)
CE Toelichting DE/EN/PL	pdf (141 KB)

Toebehoren

nieuw

Klemmenhouder - Abox 060 KH 221 4²

Klemmenhouder Abox 060 KH 221 4²

Afmetingen : 22 x 88 x 32 mm
Artikelnummer: 89600401

Voor gefixeerde en hoog geplaatste montage van tot 6 klemmen Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Favorietenlijst

nieuw

Klemmenhouder - Abox 025/040 KH 221 4²

Klemmenhouder Abox 025/040 KH 221 4²

Afmetingen : 23 x 56 x 29 mm
Artikelnummer: 89600301

Voor gefixeerde montage van tot 6 klemmen Wago 221-413 in inbouwdozen...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Favorietenlijst

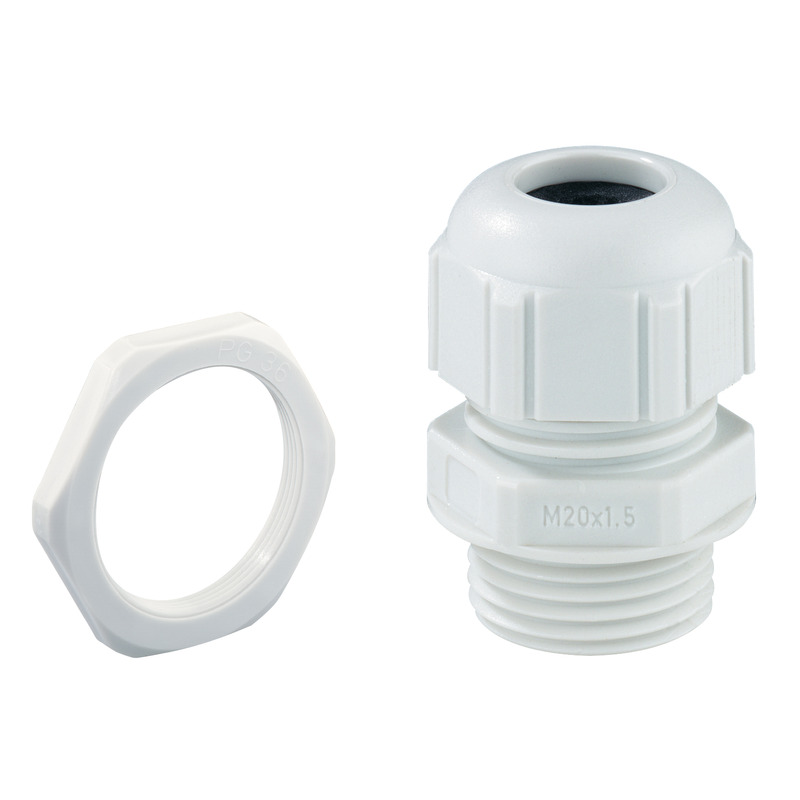

kabelwartel - KVR M16-MGM

kabelwartel KVR M16-MGM

Afmetingen : 22 x 22 x 31 mm
Artikelnummer: 22741601

Afdichtingsbereik 4 - 10 mm, Schroefdraadlengte 8 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

Afmetingen : 30 x 30 x 37 mm
Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

Afmetingen : 26,5 x 26,5 x 36 mm
Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M25-MGM

kabelwartel KVR M25-MGM

Afmetingen : 31,5 x 31,5 x 44 mm
Artikelnummer: 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

dubbele membraaninvoeringen - DMS M16

dubbele membraaninvoeringen DMS M16

Afmetingen : 20,7 x 20,7 x 13,2 mm
Artikelnummer: 26041601

Afdichtingsbereik 5 - 9 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

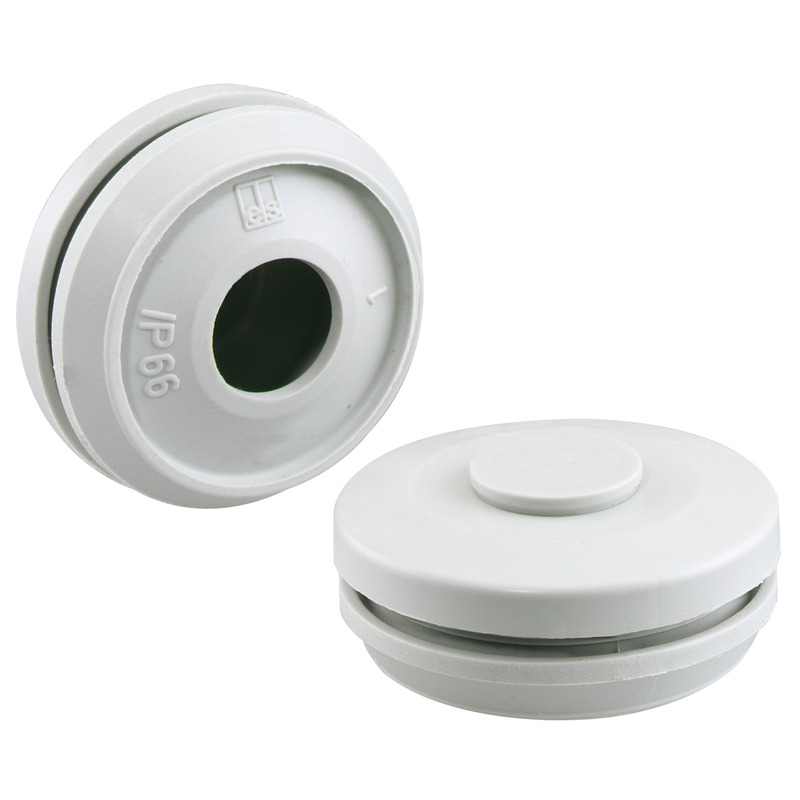

dubbele membraaninvoeringen - DMS M25
