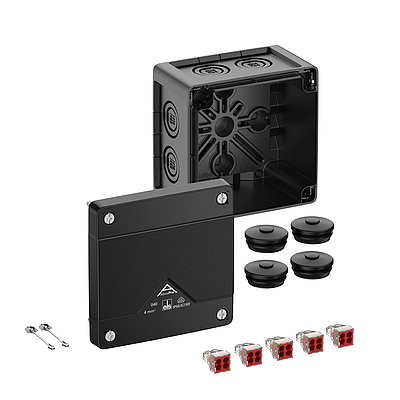

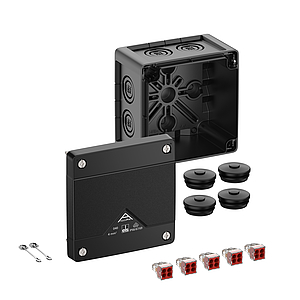

Abox Pro 040-4²/sw Abox Pro 040-4²/sw Abox Pro 040-4²/sw

Aftakdoos

Abox Pro 040-4²/sw

Artikelnummer: 40402001 | Afmetingen: 102 x 102 x 70 mm

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M16/M20/M25, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, Ui=400 V AC, In=32 Ampère, met 5 schroefloze 4 voudige klemmen Wago 773-604, max. nominale doorsnede volgens DIN EN 60998: 4 mm², klembare doorsnede per pool: 4 x 1,5 - 4,0mm² massief Cu/Al (montagehandleiding in acht nemen)

Elektrische eigenschappen

Doorslagspanning AC 400 V
Doorslagspanning DC 400 V
Min. aderdoorsnede 1,5 mm²
Max. aderdoorsnede 4 mm²
Beschermingsklasse II
Beschermingsgraad IP66/IP67/IP69
Nominale stroom 32 Ampère
Klemtype zonder schroeven
Aantal polen 5

Kleuren

Kleur onderbak zwart
Kleur deksel zwart

Afmetingen

Breedte 102 mm
Lengte 102 mm
Hoogte 70 mm
Inwendige lengte 88 mm
Inwendige breedte 88 mm
Inwendige hoogte 50 mm
Gewicht 0.23 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK09
Verzegelbaar ja
Draaimoment van de dekselschroef 1.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 60 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage onbeschermde buitenomgeving

Sales Information

EAN 4013902664900
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN pdf (5 MB)
Montagehandleiding FR/ES pdf (5 MB)

Maattekening

Maattekening pdf (3 MB)
Maattekening dwg (4 MB)
Maattekening dxf (19 MB)

Certificaat

DLG Goedkeuring DE pdf (1 MB)
CE Toelichting DE/EN/PL pdf (141 KB)
VDE Certificaat DE/EN pdf (496 KB)
UKCA Toelichting EN pdf (166 KB)
DNV Certificaat EN pdf (198 KB)
CE Toelichting DE/EN/FR pdf (139 KB)
