Abox 250-L Abox 250-L

Aftakdoos

Abox 250-L

Artikelnummer: 82540001 | Afmetingen: 252 x 202 x 120 mm

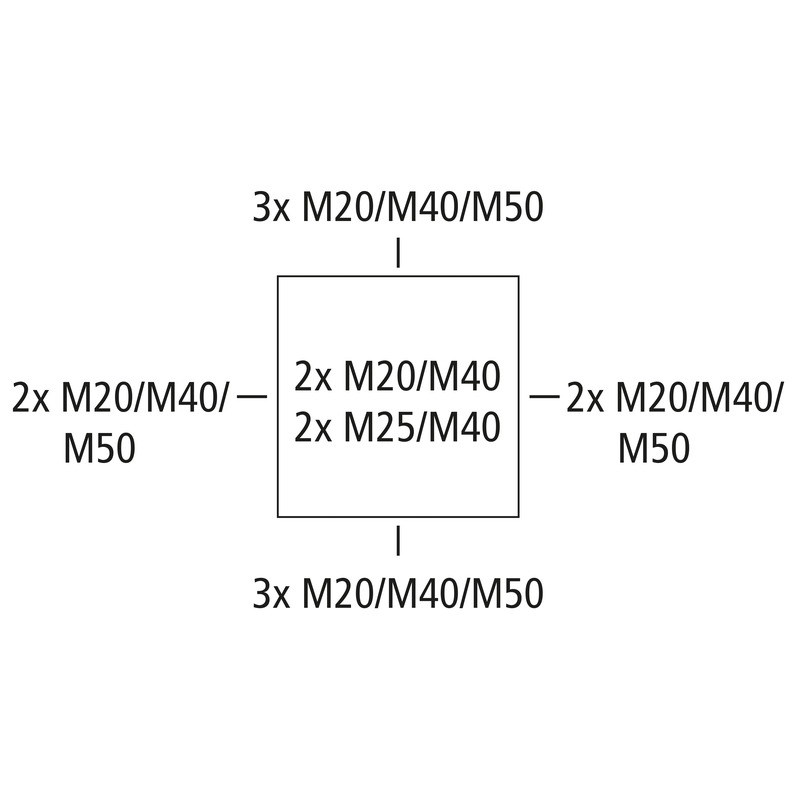

Aftakdoos, met beschermingsgraad IP55/IP66, nominale doorsnede 25 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen, M20/M25/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, Ui=1000 V AC, zonder klemmen

Elektrische eigenschappen

Doorslagspanning AC 1000 V
Doorslagspanning DC 1000 V
Max. aderdoorsnede 25 mm²
Beschermingsklasse II
Beschermingsgraad IP55/IP66
Klemtype zonder

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 252 mm
Lengte 202 mm
Hoogte 120 mm
Inwendige lengte 186 mm
Inwendige breedte 236 mm
Inwendige hoogte 99 mm
Gewicht 1.0224 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 750 °C

Mechanische eigenschappen

Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 55 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902660308
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
