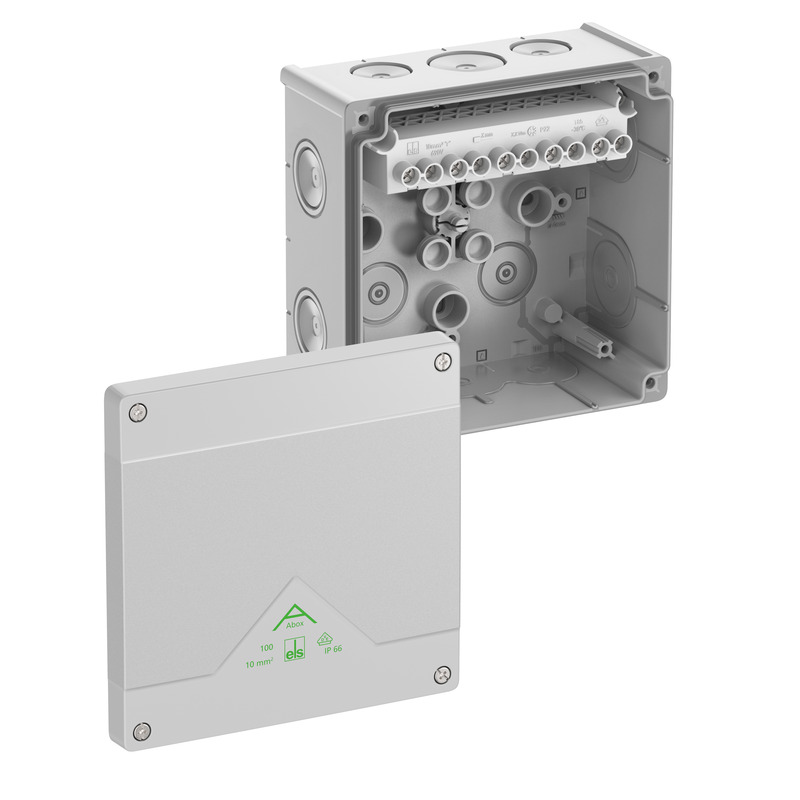

Abox 100-10² Abox 100-10²

Aftakdoos

Abox 100-10²

Artikelnummer: 81042001 | Afmetingen: 152 x 152 x 80 mm

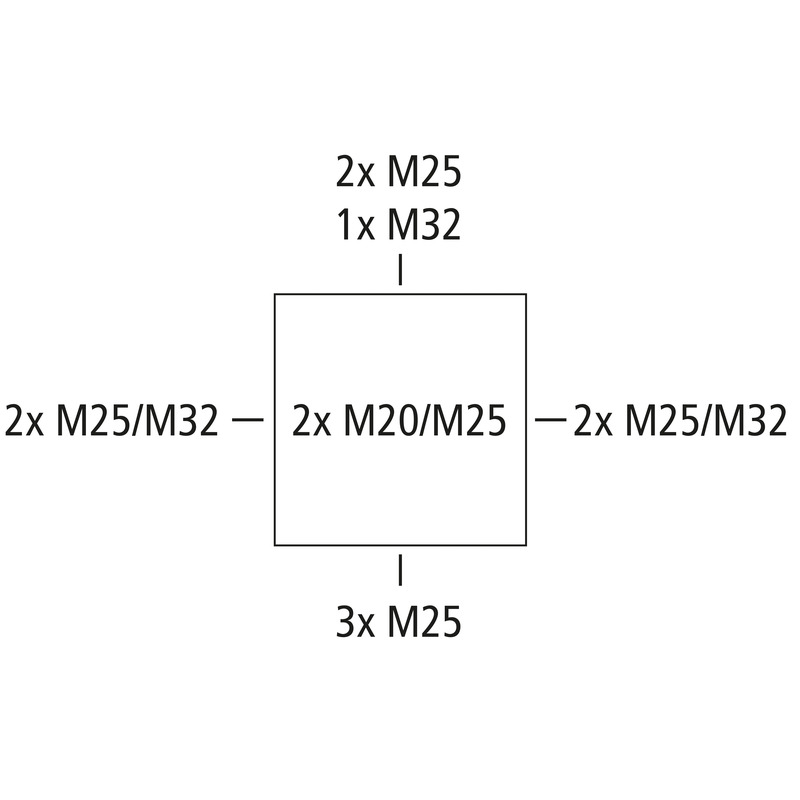

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25/M32, afdichtingsbereik 8 - 28 mm, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, Ui=690 V AC, In=57 Ampère, met bovenliggende schroefklem, 5-polig - 10², klembare doorsnede per pool: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu massief / flexibel met adereindhuls

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 690 V
Min. aderdoorsnede 2,5 mm²
Max. aderdoorsnede 10 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Nominale stroom 57 Ampère
Klemtype Schroefklem
Aantal polen 5

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 152 mm
Lengte 152 mm
Hoogte 80 mm
Inwendige lengte 139 mm
Inwendige breedte 140 mm
Inwendige hoogte 64 mm
Gewicht 0.414 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 750 °C

Mechanische eigenschappen

Voor afdichtbereik min. 8 mm
Voor afdichtbereik max. 28 mm
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1.2 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 55 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902660483
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polypropyleen
Materiaal deksel Polypropyleen
Materiaal invoer Thermoplastisch Elastomeer
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding FR/ES pdf (5 MB)
Montagehandleiding DE/EN pdf (5 MB)

Maattekening

Maattekening pdf (6 MB)
Maattekening dwg (8 MB)
Maattekening dxf (36 MB)

Certificaat

DLG Goedkeuring DE pdf (1 MB)
CE Toelichting DE/EN/PL pdf (141 KB)
UKCA Toelichting EN pdf (167 KB)
VDE Certificaat DE/EN pdf (397 KB)
CE Toelichting DE/EN/FR pdf (139 KB)

Toebehoren

kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

  • Afmetingen : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

  • Afmetingen : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M25-MGM

kabelwartel KVR M25-MGM

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M32-MGM

kabelwartel KVR M32-MGM

  • Afmetingen : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25

dubbele membraaninvoeringen DMS M25

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M32

dubbele membraaninvoeringen DMS M32

  • Afmetingen : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Afdichtingsbereik 13 - 21 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
nieuw verzegelset - Abox PST 025-100

verzegelset Abox PST 025-100

  • Afmetingen : 15 x 15 x 15 mm
  • Artikelnummer: 89500101

Set van twee verzegelkappen en schroeven



Set voor het achteraf verzegelen van kabeldozen, voor Abox 025 / 040 / 060 / 100 vanaf 2024



Favorietenlijst
Details

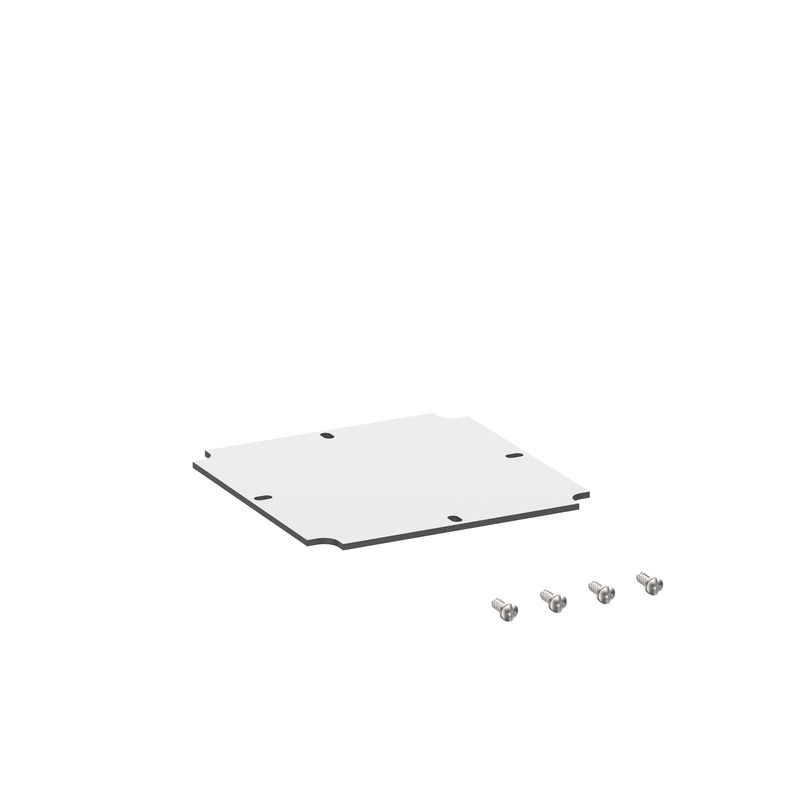

nieuw montageplaat - Abox MPI 100

montageplaat Abox MPI 100

  • Afmetingen : 120 x 120 x 2,5 mm
  • Artikelnummer: 89511001

voor Abox / Abox Pro 100



Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....



Favorietenlijst
Details

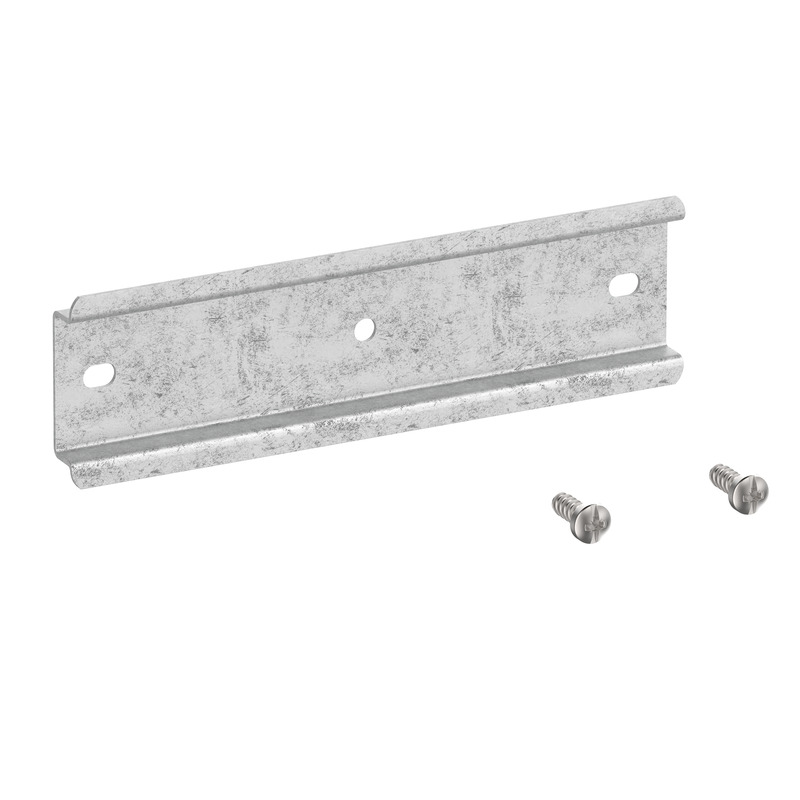

nieuw DIN-rail - Abox 100 NS35

DIN-rail Abox 100 NS35

  • Afmetingen : 35 x 120 x 7,5 mm
  • Artikelnummer: 89531001

voor Abox / Abox Pro 100



DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...



Favorietenlijst
Details

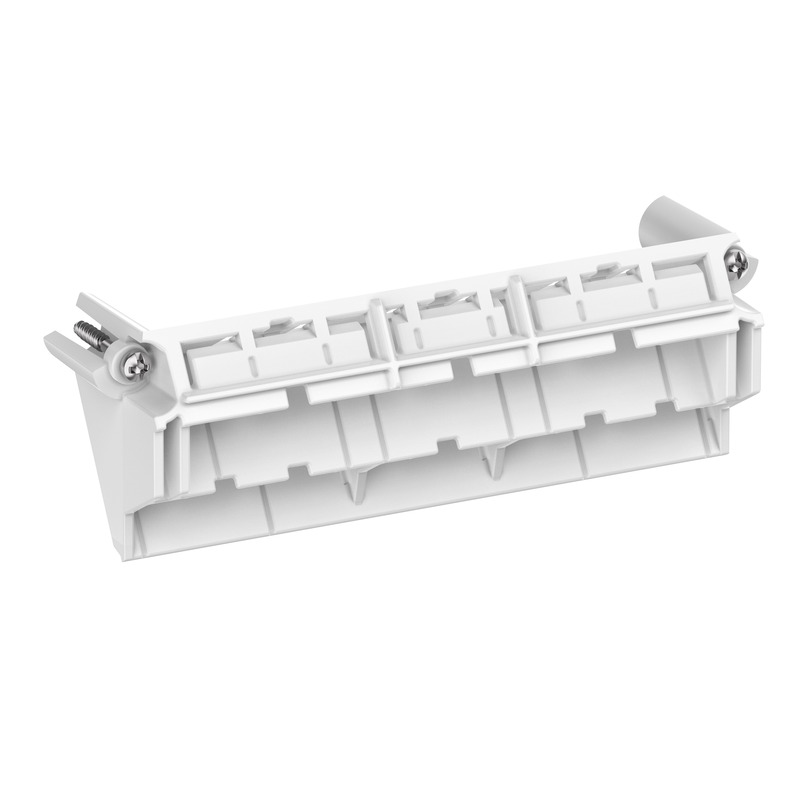

nieuw Klemmenhouder - Abox 100 KH 221 6²

Klemmenhouder Abox 100 KH 221 6²

  • Afmetingen : 26 x 114 x 32 mm
  • Artikelnummer: 89600501

Voor gefixeerde en hoog geplaatste montage van tot 6 klemmen Wago...



Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...



Favorietenlijst
Details
nieuw Klemmenhouder - Abox 100 KH 2006 6²

Klemmenhouder Abox 100 KH 2006 6²

  • Afmetingen : 69 x 124 x 60 mm
  • Artikelnummer: 89600601

Klemhouder met DIN-rail NS35 voor montage van rijenklemmen type Wago...



Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...



Favorietenlijst
Details
nieuw klemblok - Abox 100 KLS-10²

klemblok Abox 100 KLS-10²

  • Afmetingen : 25 x 124 x 39 mm
  • Artikelnummer: 89641001

Hoogliggende schroefklem voor Abox/Abox Pro 100, 5-polig - 10 mm², In...



Verbindingsklem conform DIN EN 60998 (VDE 0613), Ui=690V. Voor montage in Abox / Abox Pro kabeldozen...



Favorietenlijst
Details
nieuw Mast-/buisbevestigingsset - MABF 100-1

Mast-/buisbevestigingsset MABF 100-1

  • Afmetingen : 38 x 100 x 15 mm
  • Artikelnummer: 89602001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025/2...



Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...



Favorietenlijst
Details
nieuw Bevestigingsset - KTB 1

Bevestigingsset KTB 1

  • Afmetingen : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...



Favorietenlijst
Details

CAD-tekeningen

CAD-tekeningen 3D-CAD-tekeningen downloaden

Uw verzoek

Uw gegevens
Bedrijfsgegevens
CAD-formaat

Bestekteksten

Vergelijkbare producten

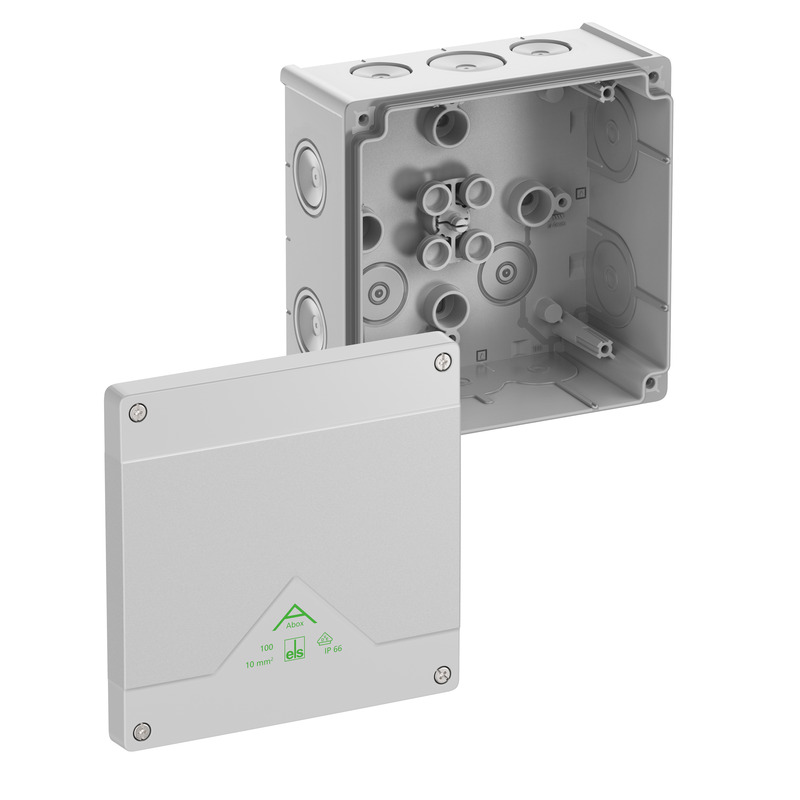

nieuw Aftakdoos - Abox 100-L

Aftakdoos Abox 100-L

  • Afmetingen : 152 x 152 x 80 mm
  • Artikelnummer: 81040001

grijs, Ui=1000 V AC, zonder klemmen



Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN...



Favorietenlijst
Details

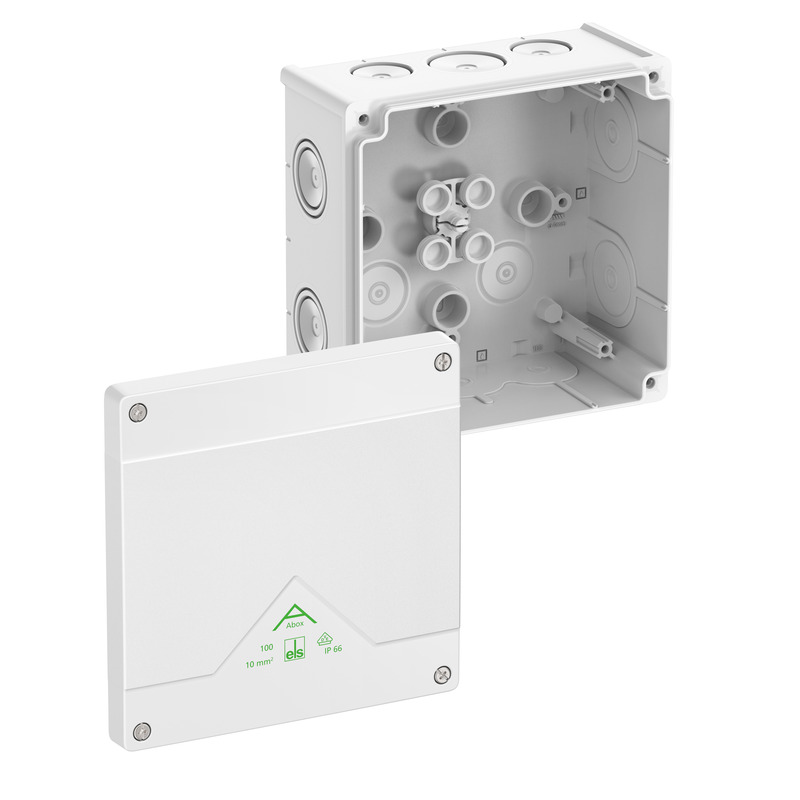

nieuw Aftakdoos - Abox 100-L/w

Aftakdoos Abox 100-L/w

  • Afmetingen : 152 x 152 x 80 mm
  • Artikelnummer: 81010001

wit, Ui=1000 V AC, zonder klemmen



Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN...



Favorietenlijst
Details

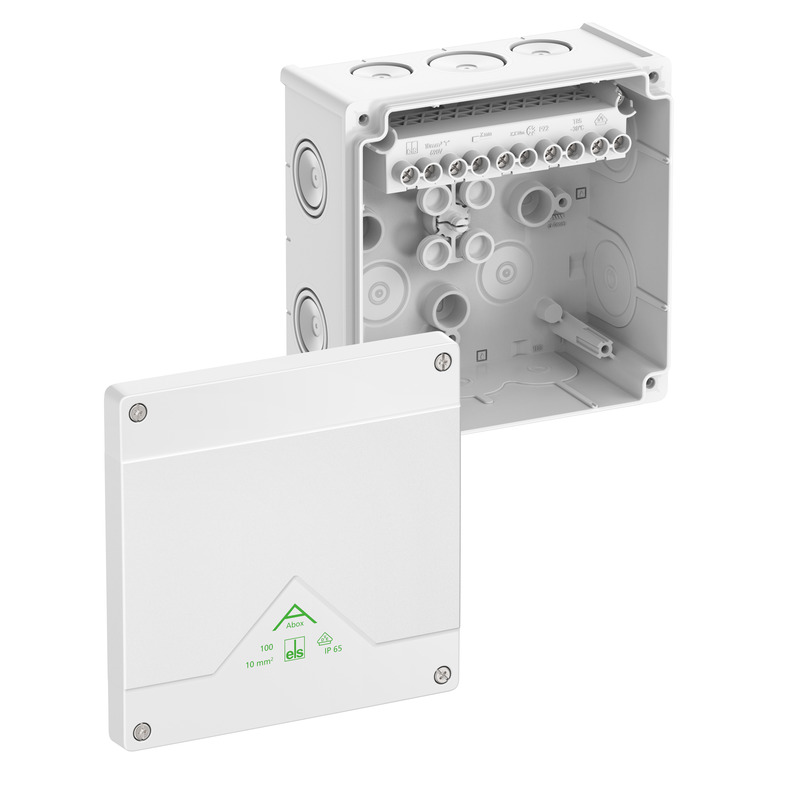

nieuw Aftakdoos - Abox 100-10²/w
