Abzweigkasten Abox 100 AB-L (81040101) Kabeldozen, verdelerdozen voor binnen en beschermde buitenomgevingen
nieuw

Aftakdoos

Abox 100 AB-L

Artikelnummer: 81040101 | Afmetingen: 152 x 152 x 80 mm

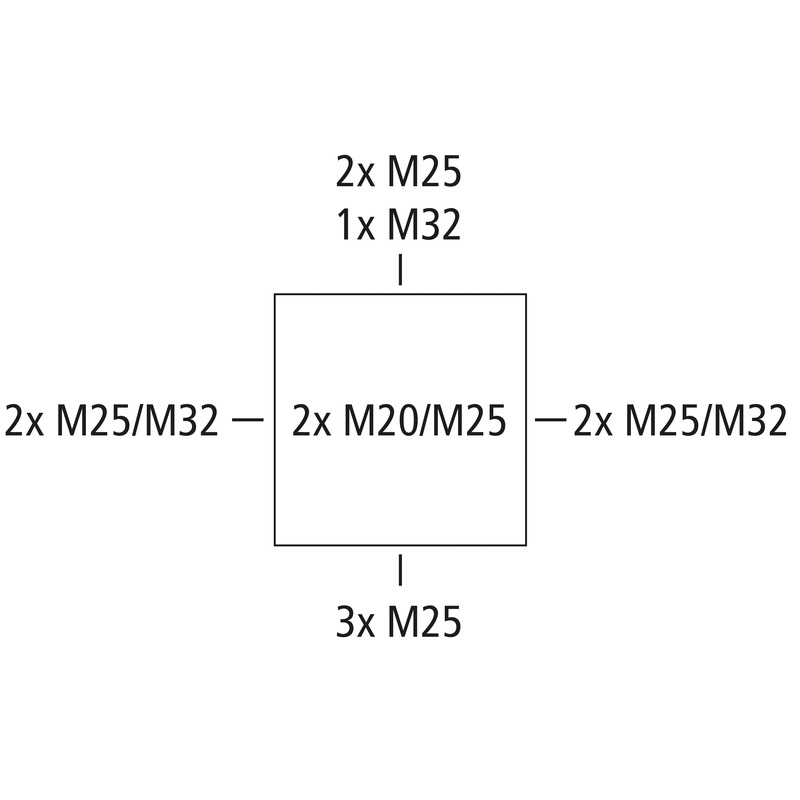

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25/M32, afdichtingsbereik 8 - 28 mm, (2 achter, 10 zijkant), buitenliggende bevestigingsogen, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, Ui=1000 V AC, zonder klemmen

Elektrische eigenschappen

Doorslagspanning AC 1000 V
Doorslagspanning DC 1000 V
Max. aderdoorsnede 10 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Klemtype zonder

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 152 mm
Lengte 152 mm
Hoogte 80 mm
Inwendige lengte 139 mm
Inwendige breedte 140 mm
Inwendige hoogte 64 mm
Gewicht 0.2986 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 750 °C

Mechanische eigenschappen

Voor afdichtbereik min. 8 mm
Voor afdichtbereik max. 28 mm
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1.2 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 55 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902660513
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polypropyleen
Materiaal deksel Polypropyleen
Materiaal invoer Thermoplastisch Elastomeer
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
