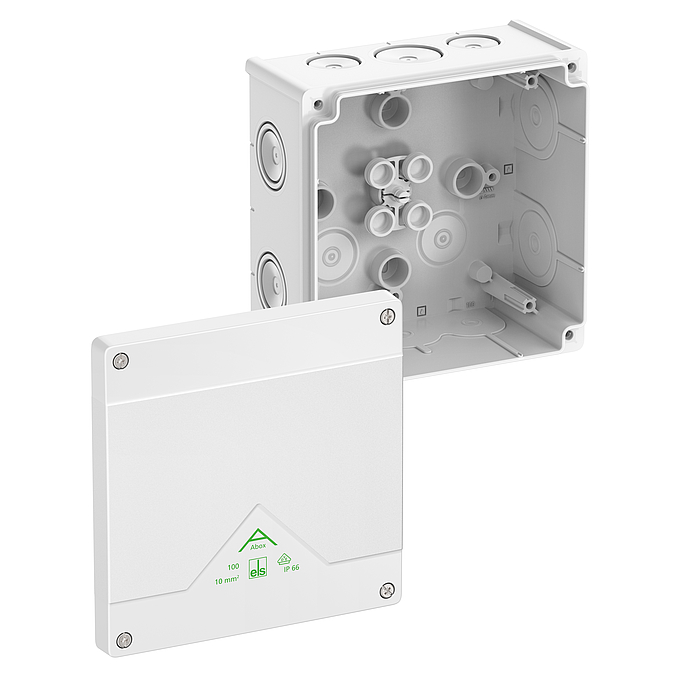

Aftakdoos
Artikelnummer: 81010001 | Afmetingen: 152 x 152 x 80 mm

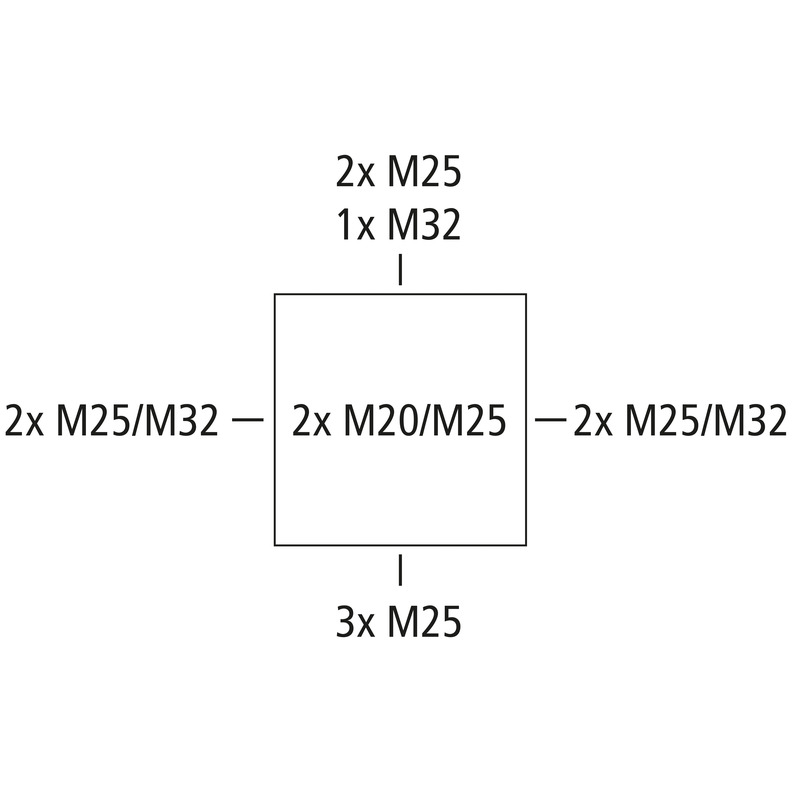

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25/M32, afdichtingsbereik 8 - 28 mm, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties
wit, Ui=1000 V AC, zonder klemmen
| Doorslagspanning AC | 1000 V |
|---|---|
| Doorslagspanning DC | 1000 V |
| Max. aderdoorsnede | 10 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP66 |
| Klemtype | zonder |
| Kleur onderbak | wit |
|---|---|
| Kleur deksel | wit |
| Breedte | 152 mm |
|---|---|
| Lengte | 152 mm |
| Hoogte | 80 mm |
| Inwendige lengte | 139 mm |
| Inwendige breedte | 140 mm |
| Inwendige hoogte | 64 mm |
| Gewicht | 0.282 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 750 °C |
| Voor afdichtbereik min. | 8 mm |
|---|---|
| Voor afdichtbereik max. | 28 mm |
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.2 Nm |
| Bevestiging op de muur | Wand-/plafondmontage |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 55 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902660605 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85389099 |
| Materiaal onderbak | Polypropyleen |
|---|---|
| Materiaal deksel | Polypropyleen |
| Materiaal invoer | Thermoplastisch Elastomeer |
| Materiaal afdichting | Thermoplastisch Elastomeer |
| Materiaal dekselschroef | Roestvast staal V2A |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Klasse | DLG (ammoniakbestendigheid) |
