Abox 060 AB-L/SB Abox 060 AB-L/SB Abox 060 AB-L/SB

Aftakdoos

Abox 060 AB-L/SB

Artikelnummer: 80670101 | Afmetingen: 127 x 127 x 70 mm

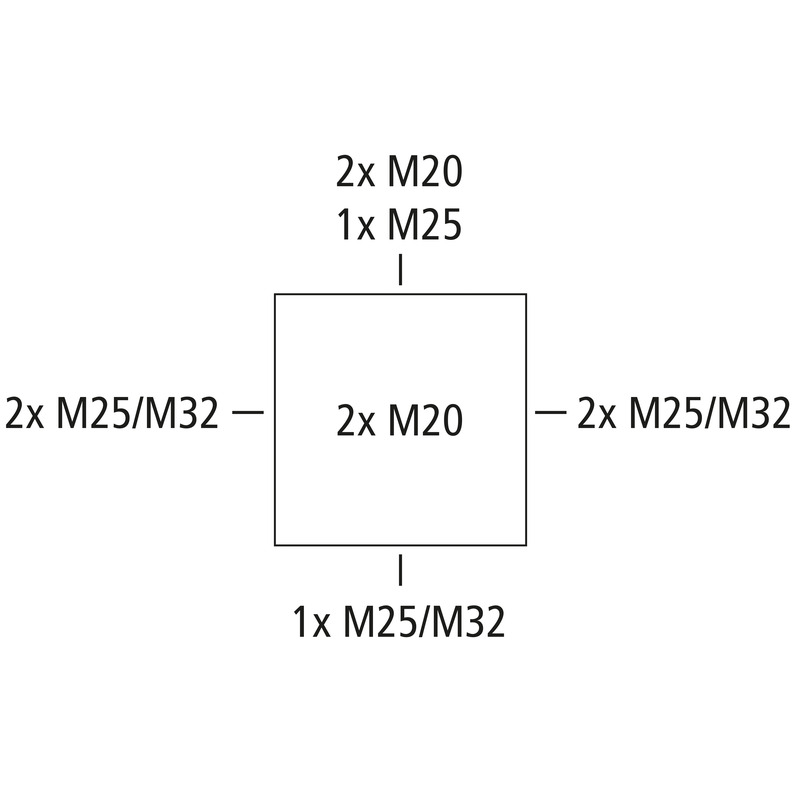

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 6 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25/M32, afdichtingsbereik 4 - 28 mm, (2 achter, 8 zijkant), buitenliggende bevestigingsogen, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, Ui=1000 V AC, met rood deksel, zonder klemmen, voor markering van noodverlichtings installaties

Elektrische eigenschappen

Doorslagspanning AC 1000 V
Doorslagspanning DC 1000 V
Max. aderdoorsnede 6 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Klemtype zonder

Kleuren

Kleur onderbak grijs
Kleur deksel rood

Afmetingen

Breedte 127 mm
Lengte 127 mm
Hoogte 70 mm
Inwendige lengte 114 mm
Inwendige breedte 114 mm
Inwendige hoogte 54 mm
Gewicht 0.214 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 750 °C

Mechanische eigenschappen

Voor afdichtbereik min. 4 mm
Voor afdichtbereik max. 28 mm
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1.2 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 55 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902660698
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polypropyleen
Materiaal deksel Polypropyleen
Materiaal invoer Thermoplastisch Elastomeer
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding FR/ES pdf (5 MB)
Montagehandleiding DE/EN pdf (5 MB)

Maattekening

Maattekening dxf (27 MB)
Maattekening pdf (5 MB)
Maattekening dwg (6 MB)

Certificaat

UKCA Toelichting EN pdf (167 KB)
DLG Goedkeuring DE pdf (1 MB)
CE Toelichting DE/EN/FR pdf (139 KB)
VDE Certificaat DE/EN pdf (397 KB)
CE Toelichting DE/EN/PL pdf (141 KB)
