nieuw

Aftakdoos

Abox 060-6²/w

Artikelnummer: 80612001 | Afmetingen: 127 x 127 x 70 mm

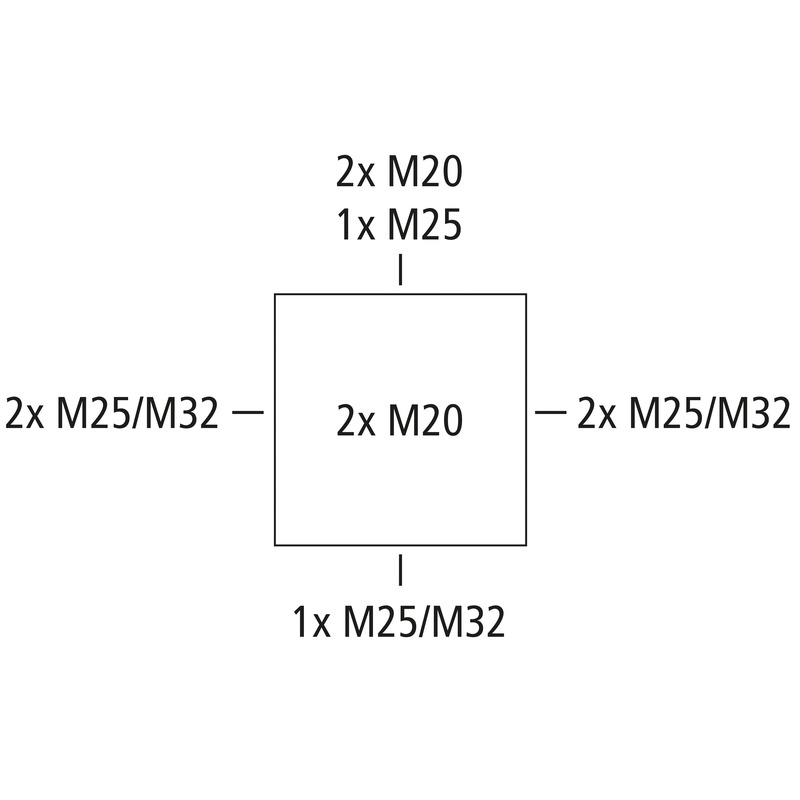

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 6 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25/M32, afdichtingsbereik 4 - 28 mm, (2 achter, 8 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties

wit, U_i=690 V AC, I_n=41 Ampère, met bovenliggende schroefklem, 5-polig - 6 mm², klembare doorsnede per pool: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu massief / flexibel met adereindhuls

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	1,5 mm²
Max. aderdoorsnede	6 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Nominale stroom	41 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	wit
Kleur deksel	wit

Afmetingen

Breedte	127 mm
Lengte	127 mm
Hoogte	70 mm
Inwendige lengte	114 mm
Inwendige breedte	114 mm
Inwendige hoogte	54 mm
Gewicht	0.281 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	750 °C

Mechanische eigenschappen

Voor afdichtbereik min.	4 mm
Voor afdichtbereik max.	28 mm
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	55 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902660964
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen
Materiaal invoer	Thermoplastisch Elastomeer
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	pdf (5 MB)
Maattekening	dwg (6 MB)
Maattekening	dxf (27 MB)

Certificaat

VDE Certificaat DE/EN	pdf (397 KB)
DLG Goedkeuring DE	pdf (1 MB)
CE Toelichting DE/EN/FR	pdf (139 KB)
CE Toelichting DE/EN/PL	pdf (141 KB)
UKCA Toelichting EN	pdf (167 KB)

Toebehoren

dubbele membraaninvoeringen DMS M20/w

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26012001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
