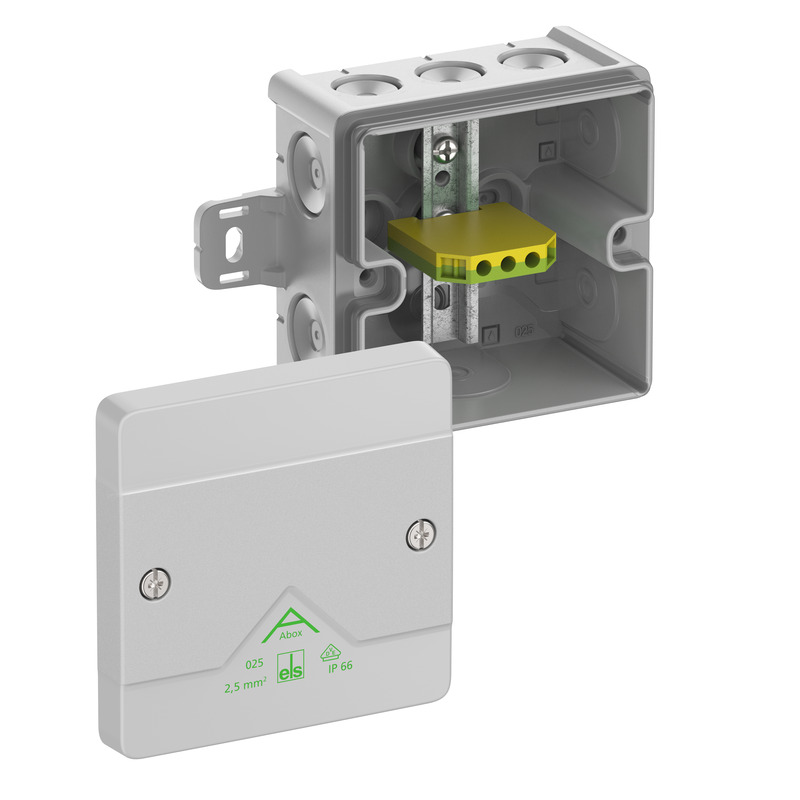

Aftakdoos

Abox 025 AB-Pot

Artikelnummer: 80442701 | Afmetingen: 87 x 87 x 52 mm

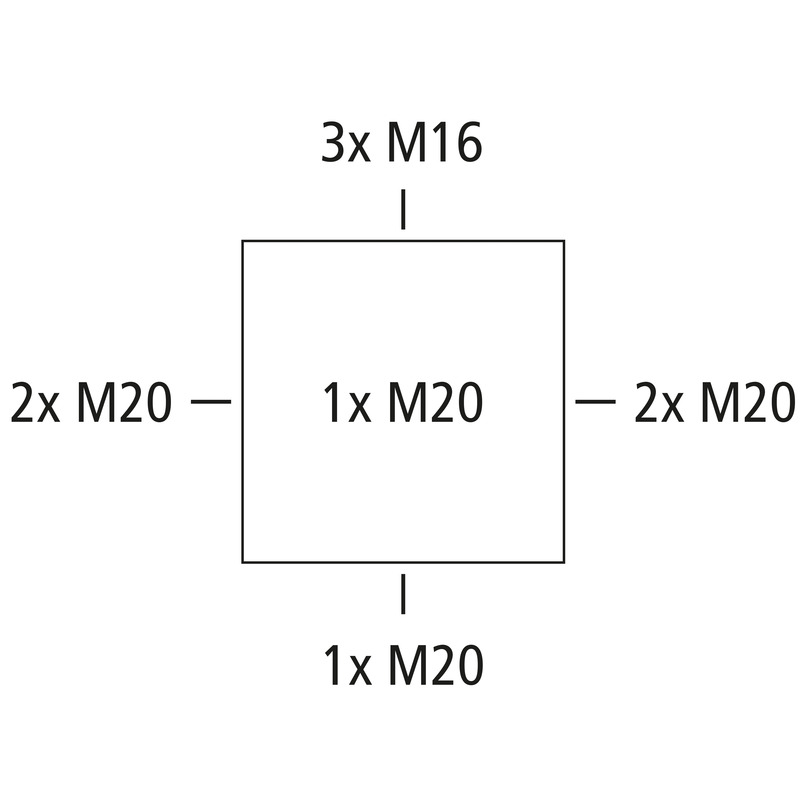

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 2,5 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M16/M20, afdichtingsbereik 4 - 16 mm, (1 achter, 8 zijkant), buitenliggende bevestigingsogen, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, U_i=690 V AC, met 1 x PE rijenklem 4² op DIN-rail 15mm

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Max. aderdoorsnede	2,5 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Klemtype	zonder

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	87 mm
Lengte	87 mm
Hoogte	52 mm
Inwendige lengte	75 mm
Inwendige breedte	75 mm
Inwendige hoogte	37 mm
Gewicht	0.127 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	750 °C

Mechanische eigenschappen

Voor afdichtbereik min.	4 mm
Voor afdichtbereik max.	16 mm
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	55 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902661350
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen
Materiaal invoer	Thermoplastisch Elastomeer
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	dxf (23 MB)
Maattekening	pdf (4 MB)
Maattekening	dwg (5 MB)

Certificaat

CE Toelichting DE/EN/FR	pdf (139 KB)
UKCA Toelichting EN	pdf (167 KB)
VDE Certificaat DE/EN	pdf (397 KB)
CE Toelichting DE/EN/PL	pdf (141 KB)

Toebehoren

kabelwartel KVR M16-MGM

Afmetingen : 22 x 22 x 31 mm
Artikelnummer: 22741601

Afdichtingsbereik 4 - 10 mm, Schroefdraadlengte 8 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

Abox 025 AB-Pot

Elektrische eigenschappen

Kleuren

Afmetingen

Materiaal eigenschappen

Mechanische eigenschappen

Omgevingscondities

Sales Information

Materiaal

Certificaten

Gegevensblad downloaden

Montagehandleiding

Maattekening

Certificaat

Toebehoren

Afdichtingsbereik 4 - 10 mm, Schroefdraadlengte 8 mm

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Afdichtingsbereik 5 - 9 mm

Afdichtingsbereik 7 - 13 mm

Set van twee verzegelkappen en schroeven

voor Abox / Abox Pro 025

Voor gefixeerde montage tot 6 klemmen Wago 2273-205 in inbouwdozen...

Voor gefixeerde montage van tot 6 klemmen Wago 221-413 in inbouwdozen...

Schroefklem voor Abox/Abox Pro 025 en Abox/Abox Pro 040, 5-polig - 4...

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025, Abox...

CAD-tekeningen

Uw verzoek

Bestekteksten

Vergelijkbare producten

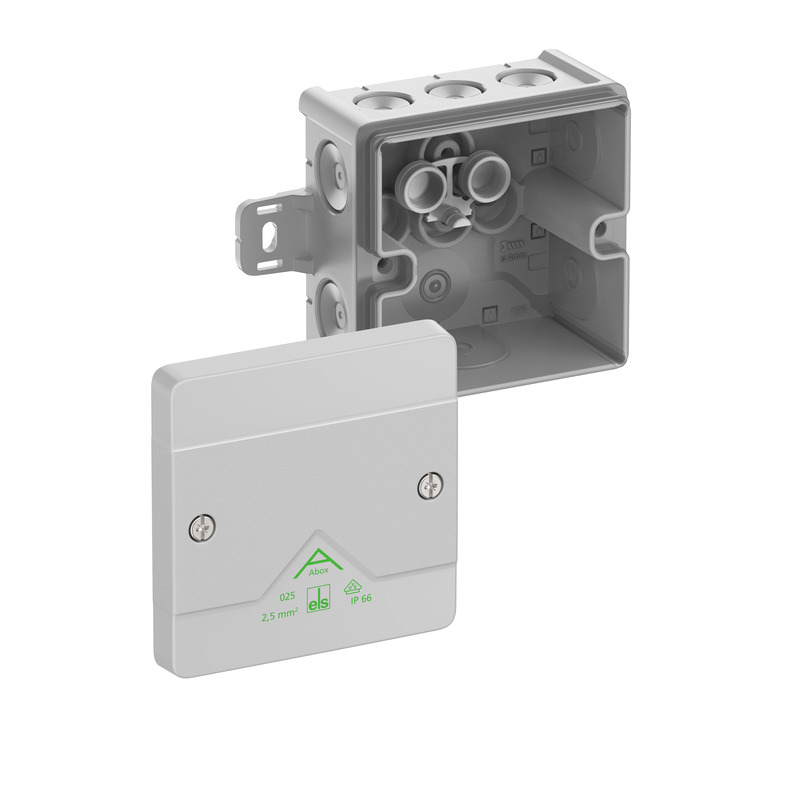

grijs, Ui=1000 V AC, zonder klemmen

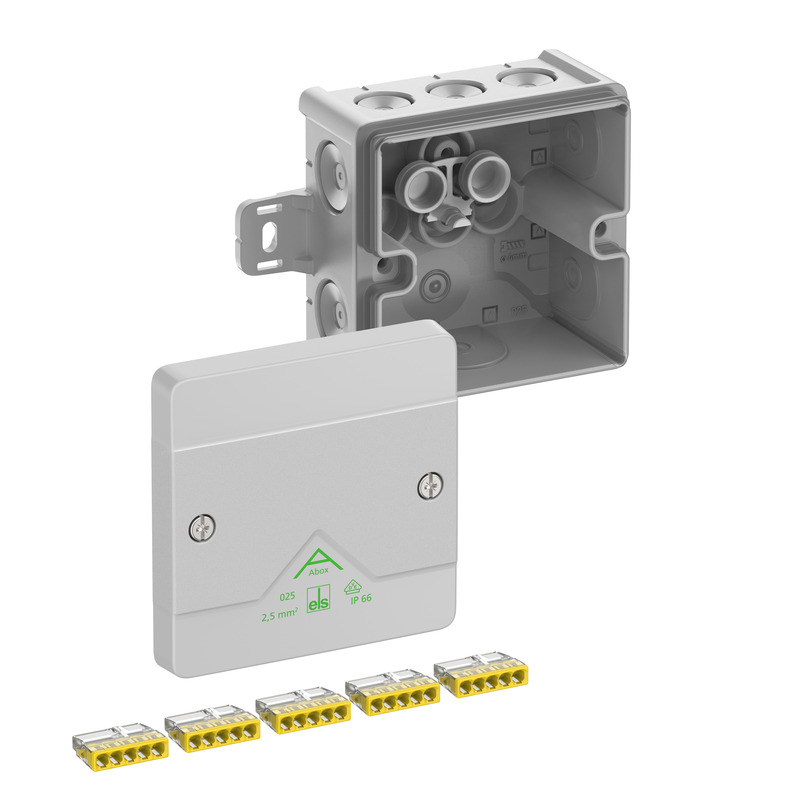

grijs, Ui=450 V AC, In=24 Ampère, met 5 Wago lasklemmen 5 voudig...

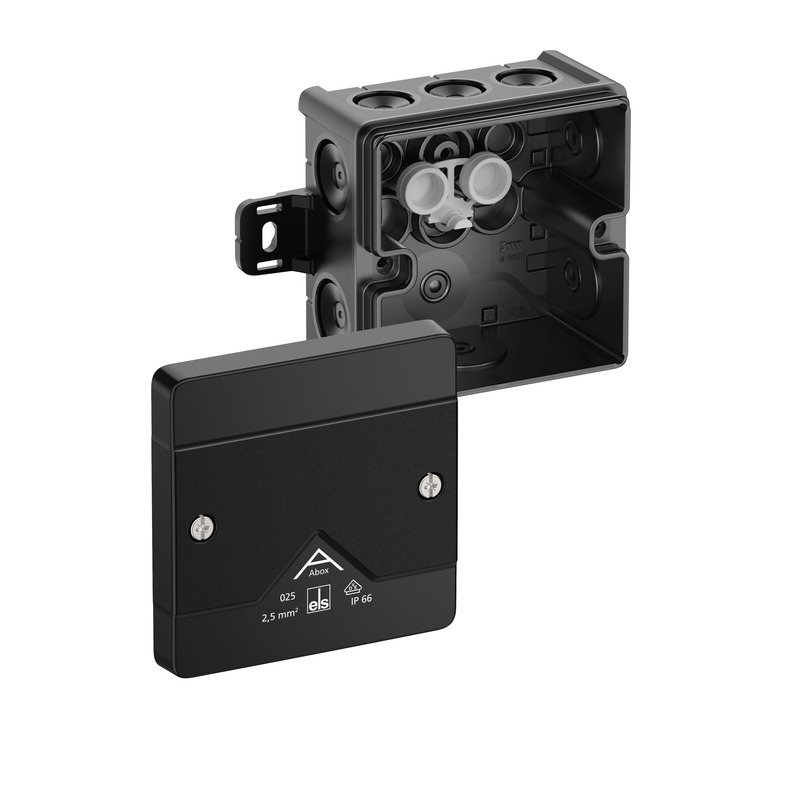

zwart, Ui=1000 V AC, zonder klemmen

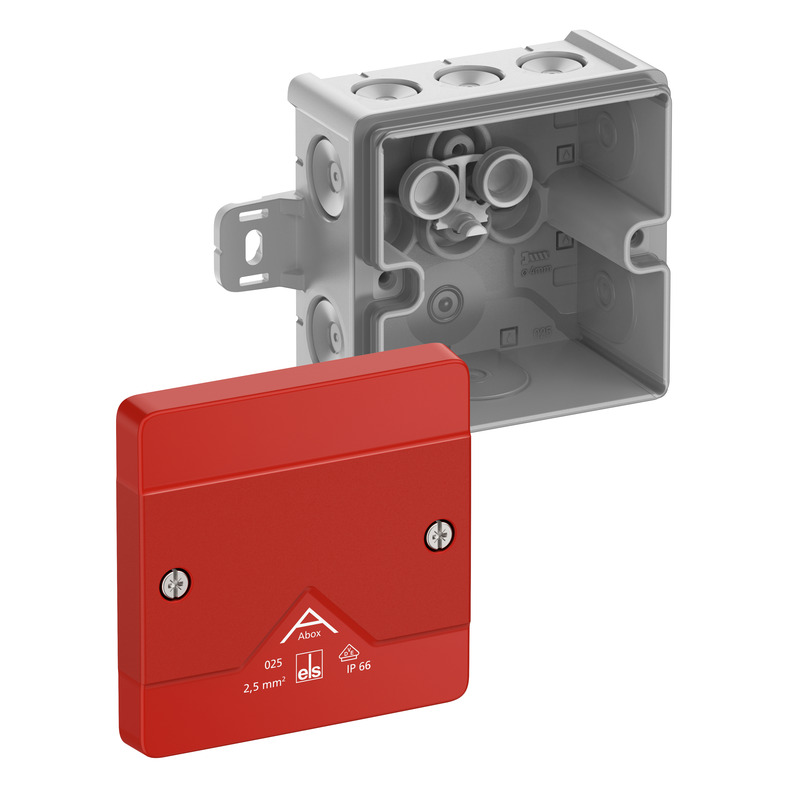

grijs, Ui=1000 V AC, met rood deksel, zonder klemmen, voor markering...
