Abox 040-L Abox 040-L

Aftakdoos

Abox 040-L

Artikelnummer: 80440001 | Afmetingen: 102 x 102 x 57 mm

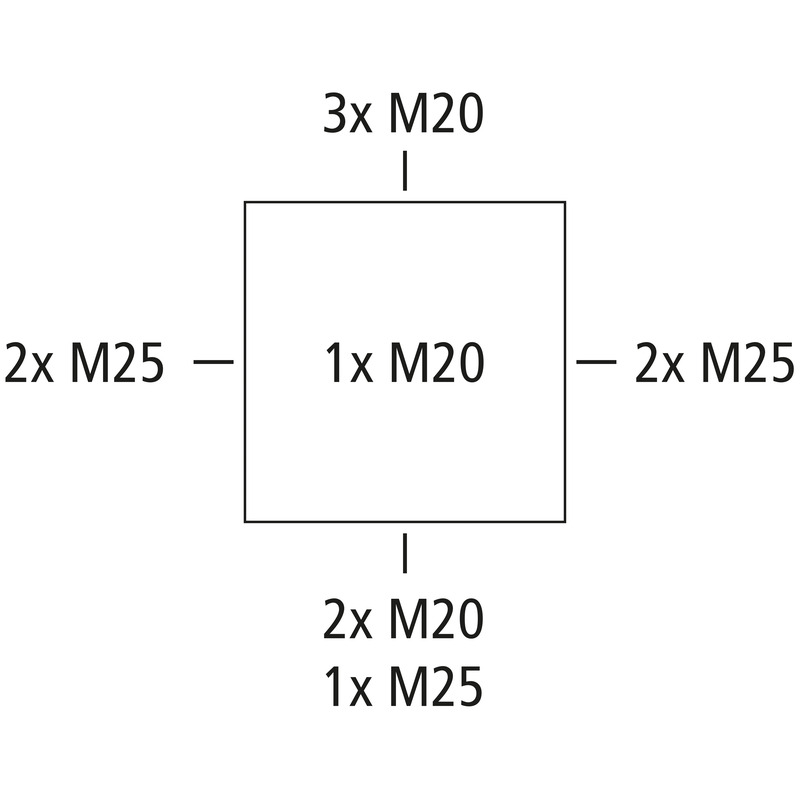

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25, afdichtingsbereik 4 - 21 mm, (1 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, Ui=1000 V AC, zonder klemmen

Elektrische eigenschappen

Doorslagspanning AC 1000 V
Doorslagspanning DC 1000 V
Max. aderdoorsnede 4 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Klemtype zonder

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 102 mm
Lengte 102 mm
Hoogte 57 mm
Inwendige lengte 90 mm
Inwendige breedte 90 mm
Inwendige hoogte 49 mm
Gewicht 0.129 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 750 °C

Mechanische eigenschappen

Voor afdichtbereik min. 4 mm
Voor afdichtbereik max. 21 mm
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1.2 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 55 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902661473
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polypropyleen
Materiaal deksel Polypropyleen
Materiaal invoer Thermoplastisch Elastomeer
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN pdf (5 MB)
Montagehandleiding FR/ES pdf (5 MB)

Maattekening

Maattekening pdf (4 MB)
Maattekening dwg (5 MB)
Maattekening dxf (24 MB)

Certificaat

VDE Certificaat DE/EN pdf (397 KB)
DLG Goedkeuring DE pdf (1 MB)
CE Toelichting DE/EN/PL pdf (141 KB)
UKCA Toelichting EN pdf (167 KB)
