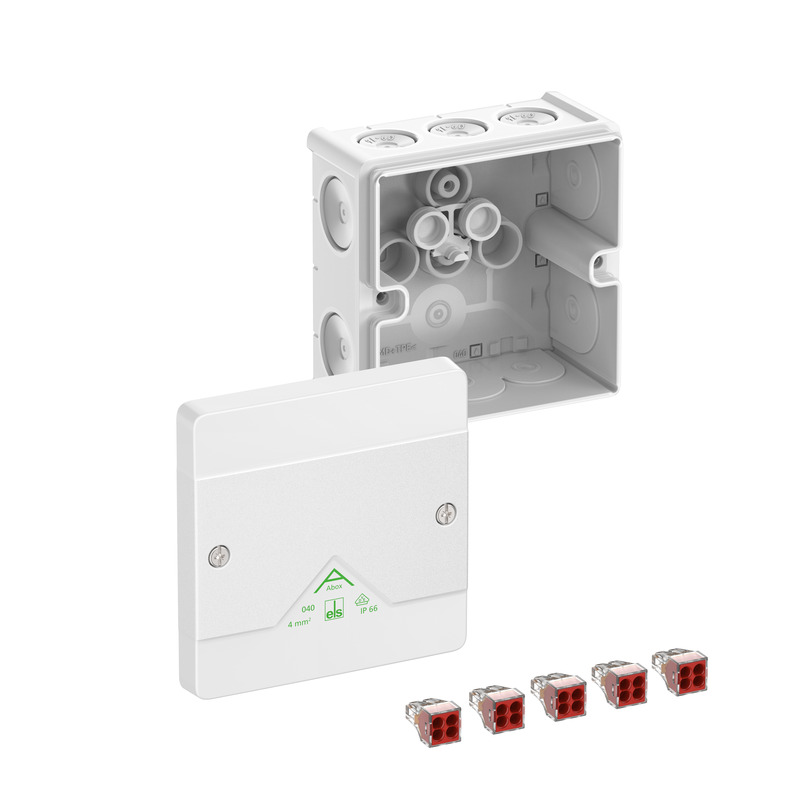

Abox 040-4²/w

Abox 040-4²/w

Aftakdoos

Abox 040-4²/w

Artikelnummer: 80412001 | Afmetingen: 102 x 102 x 57 mm

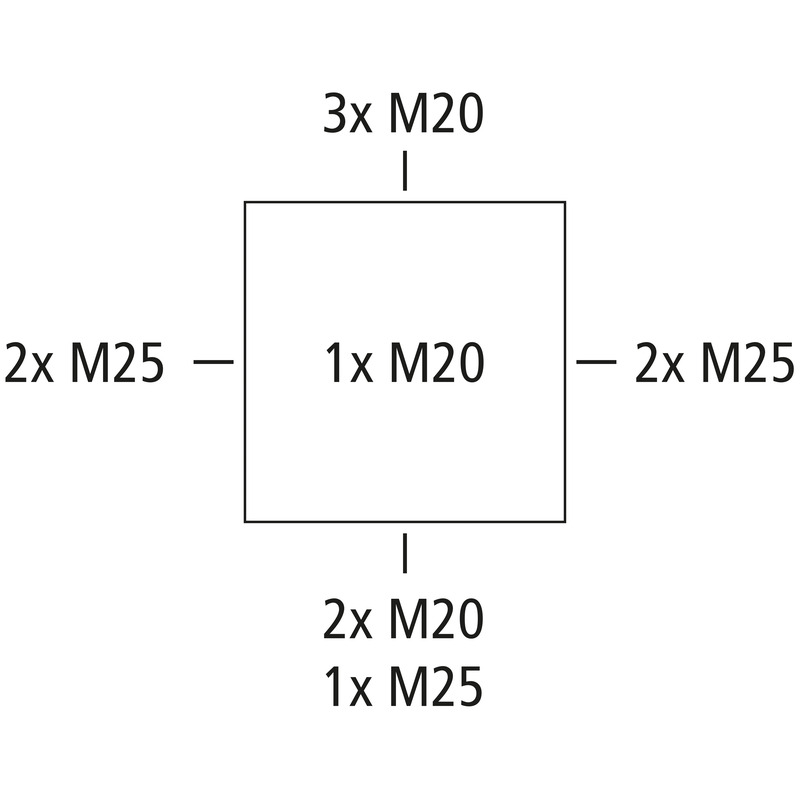

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25, afdichtingsbereik 4 - 21 mm, (1 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties

wit, U_i=400 V AC, I_n=32 Ampère, met 5 schroefloze 4 voudige klemmen Wago 773-604, max. nominale doorsnede conform DIN EN 60998: 4 mm², klembare doorsnede per pool: 4 x 1,5 - 4,0mm² vast Cu/Al (montagehandleiding in acht nemen!)

Elektrische eigenschappen

Doorslagspanning AC	400 V
Doorslagspanning DC	400 V
Min. aderdoorsnede	1,5 mm²
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Nominale stroom	32 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	wit
Kleur deksel	wit

Afmetingen

Breedte	102 mm
Lengte	102 mm
Hoogte	57 mm
Inwendige lengte	90 mm
Inwendige breedte	90 mm
Inwendige hoogte	49 mm
Gewicht	0.142 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	750 °C

Mechanische eigenschappen

Voor afdichtbereik min.	4 mm
Voor afdichtbereik max.	21 mm
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	55 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902661534
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen
Materiaal invoer	Thermoplastisch Elastomeer
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	pdf (4 MB)
Maattekening	dwg (5 MB)
Maattekening	dxf (24 MB)

Certificaat

VDE Certificaat DE/EN	pdf (397 KB)
CE Toelichting DE/EN/FR	pdf (139 KB)
CE Toelichting DE/EN/PL	pdf (141 KB)
DLG Goedkeuring DE	pdf (1 MB)
UKCA Toelichting EN	pdf (167 KB)

Toebehoren

nieuw

verzegelset - Abox PST 025-100

verzegelset Abox PST 025-100

Afmetingen : 15 x 15 x 15 mm
Artikelnummer: 89500101

Set van twee verzegelkappen en schroeven

Set voor het achteraf verzegelen van kabeldozen, voor Abox 025 / 040 / 060 / 100 vanaf 2024

Favorietenlijst

nieuw

DIN-rail - Abox 040 TS15

DIN-rail Abox 040 TS15

Afmetingen : 15 x 71 x 5,5 mm
Artikelnummer: 89520401

voor Abox / Abox Pro 040

DIN-rail conform DIN EN 60715, 15 x 5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...

Favorietenlijst

nieuw

Klemmenhouder - Abox 025/040 KH 2273 2,5²

Klemmenhouder Abox 025/040 KH 2273 2,5²

Afmetingen : 23 x 70 x 27 mm
Artikelnummer: 89600201

Voor gefixeerde montage tot 6 klemmen Wago 2273-205 in inbouwdozen...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Favorietenlijst

nieuw

Klemmenhouder - Abox 025/040 KH 221 4²

Klemmenhouder Abox 025/040 KH 221 4²

Afmetingen : 23 x 56 x 29 mm
Artikelnummer: 89600301

Voor gefixeerde montage van tot 6 klemmen Wago 221-413 in inbouwdozen...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Favorietenlijst

nieuw

klemblok - Abox 025/040 KLS-2,5²/4²

klemblok Abox 025/040 KLS-2,5²/4²

Afmetingen : 15 x 46 x 25 mm
Artikelnummer: 89640401

Schroefklem voor Abox/Abox Pro 025 en Abox/Abox Pro 040, 5-polig - 4...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro kabeldozen...

Favorietenlijst

nieuw

Mast-/buisbevestigingsset - MABF 65-1

Mast-/buisbevestigingsset MABF 65-1

Afmetingen : 38 x 65 x 15 mm
Artikelnummer: 89601001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025, Abox...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

Favorietenlijst

nieuw

Bevestigingsset - KTB 1

Bevestigingsset KTB 1

Afmetingen : 17 x 30 x 14 mm
Artikelnummer: 89600901

Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

Favorietenlijst

CAD-tekeningen

CAD-tekeningen	3D-CAD-tekeningen downloaden

Bestekteksten

Login op mijnSpelsberg om de bestekteksten te downloaden. mySpelsberg Inloggen

Vergelijkbare producten

nieuw

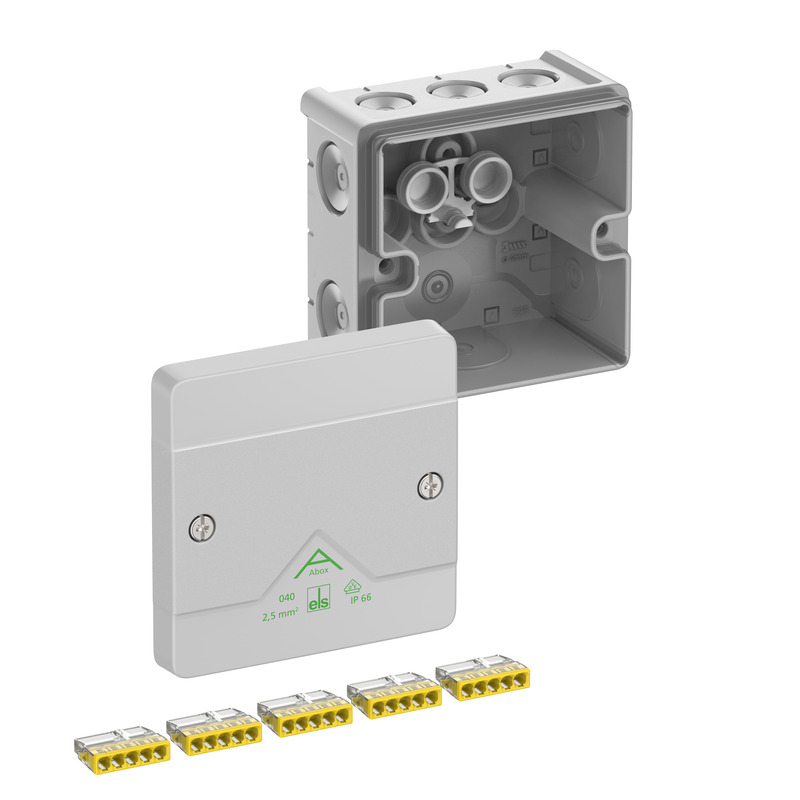

Aftakdoos - Abox 040-2,5²

Aftakdoos Abox 040-2,5²

Afmetingen : 102 x 102 x 57 mm
Artikelnummer: 80243001

grijs, U_i=450 V AC, I_n=24 Ampère, met 5 Wago lasklemmen 5 voudig...

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN...

Favorietenlijst

nieuw

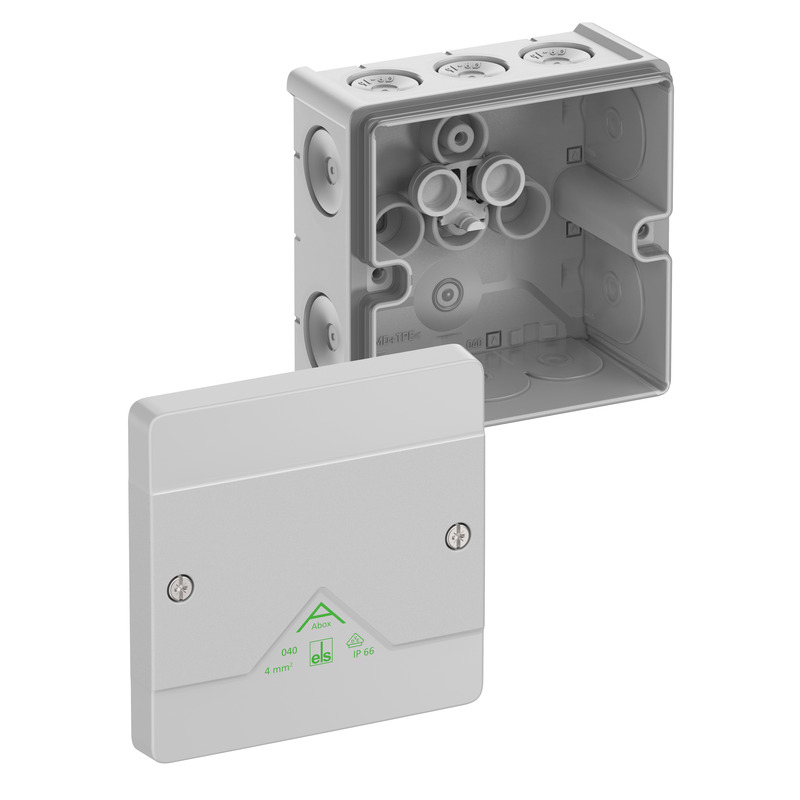

Aftakdoos - Abox 040-L

Aftakdoos Abox 040-L

Afmetingen : 102 x 102 x 57 mm
Artikelnummer: 80440001

grijs, U_i=1000 V AC, zonder klemmen

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN...

Favorietenlijst

nieuw

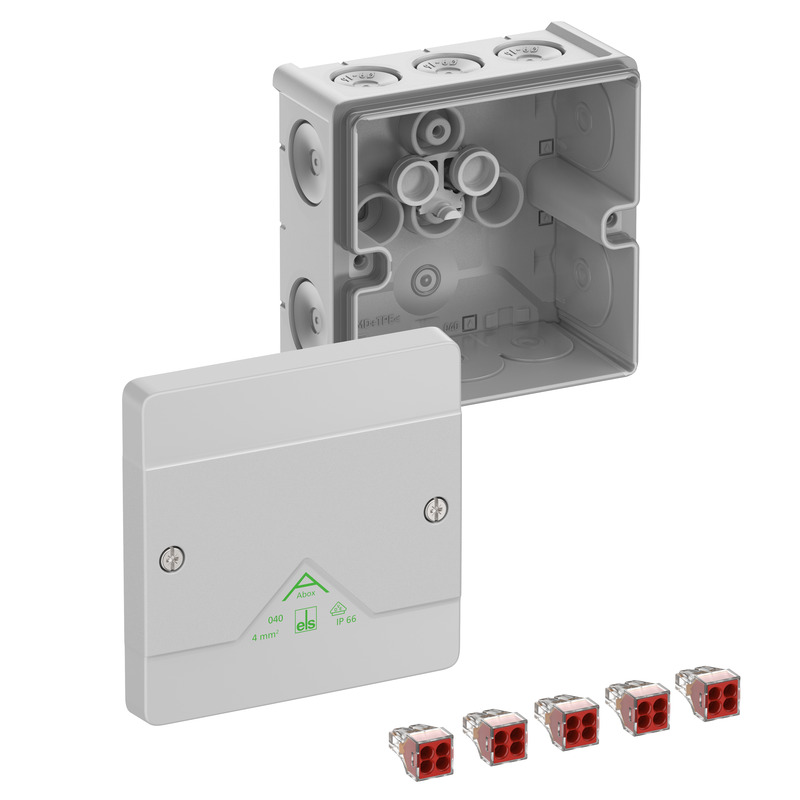

Aftakdoos - Abox 040-4²

Aftakdoos Abox 040-4²

Afmetingen : 102 x 102 x 57 mm
Artikelnummer: 80442001

grijs, U_i=400 V AC, I_n=32 Ampère, met 5 schroefloze 4 voudige klemmen...

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN...

Favorietenlijst

nieuw

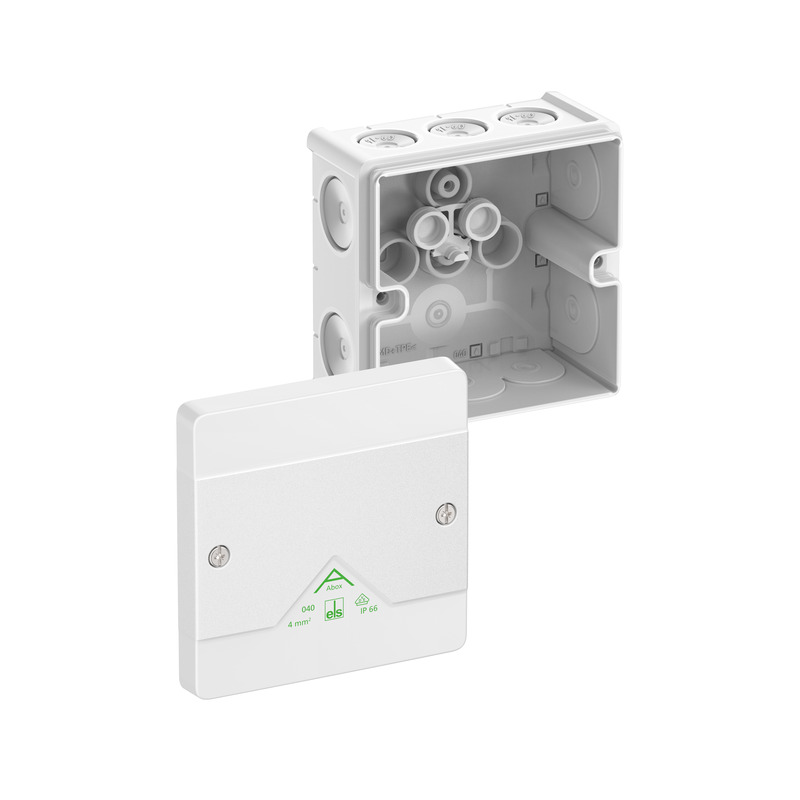

Aftakdoos - Abox 040-L/w

Aftakdoos Abox 040-L/w

Afmetingen : 102 x 102 x 57 mm
Artikelnummer: 80410001

wit, U_i=1000 V AC, zonder klemmen

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN...

Favorietenlijst

nieuw

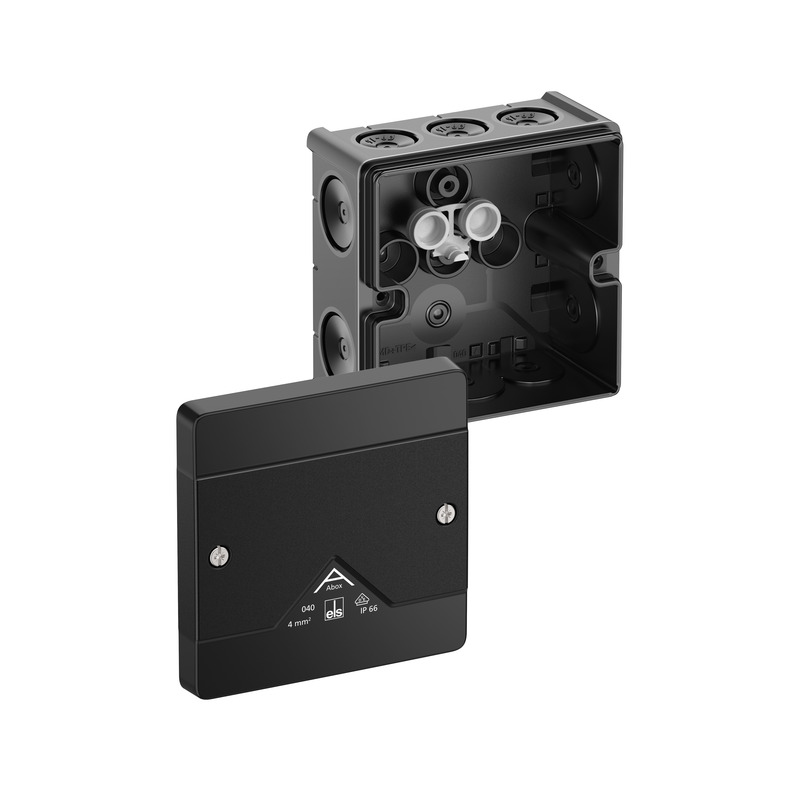

Aftakdoos - Abox 040-L/sw

Aftakdoos Abox 040-L/sw

Afmetingen : 102 x 102 x 57 mm
Artikelnummer: 80400001

zwart, U_i=1000 V AC, zonder klemmen

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN...

Favorietenlijst

nieuw

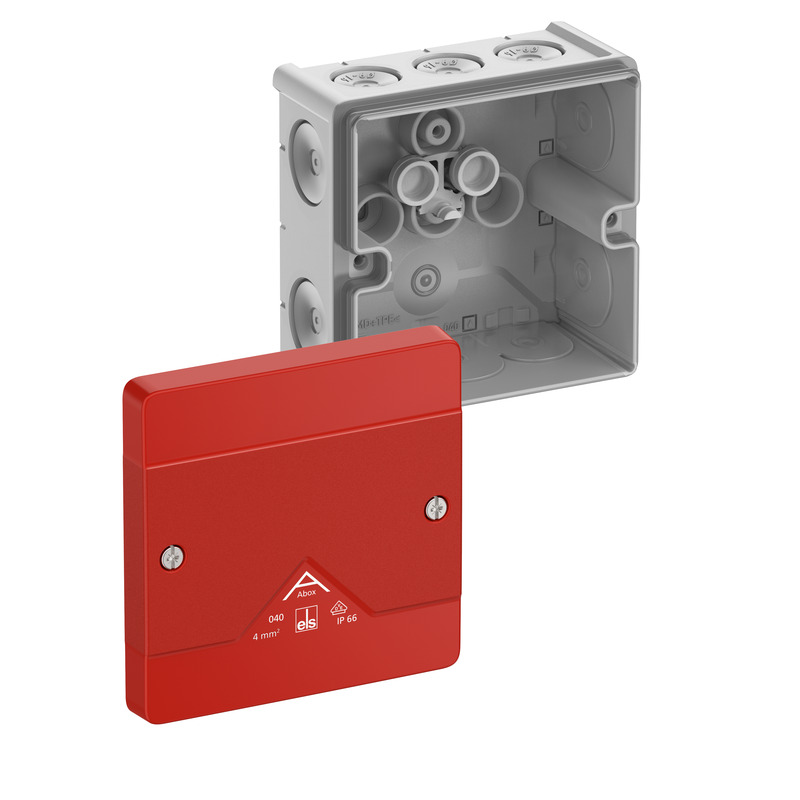

Aftakdoos - Abox 040-L/SB
