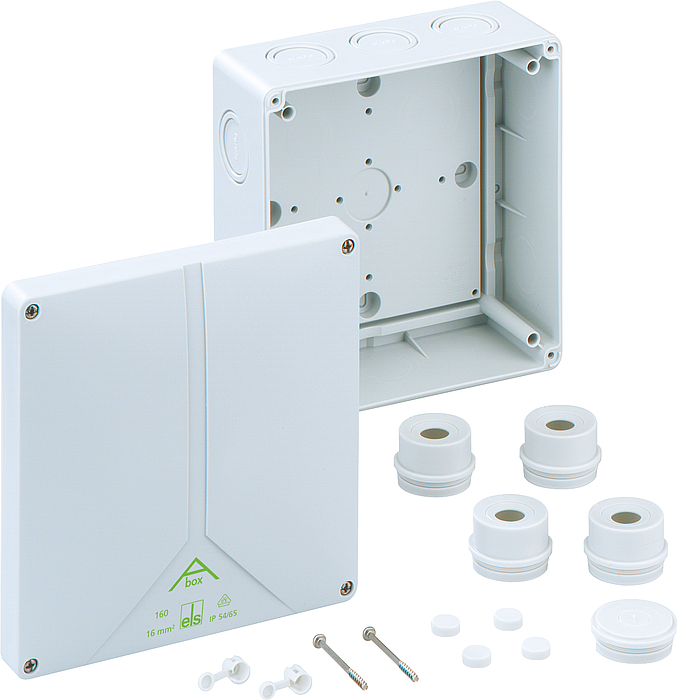

Abox 160-L Abox 160-L

Aftakdoos

Abox 160-L

Artikelnummer: 81691001 | Afmetingen: 180 x 180 x 91 mm

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 16 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

grijs, zonder klemmen

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 16 mm²
Beschermingsklasse II
Beschermingsgraad IP54/IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 180 mm
Lengte 180 mm
Hoogte 91 mm
Gewicht 0.4538 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902110216
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening pdf (417 KB)
Maattekening dxf (4 MB)
Maattekening dwg (883 KB)
Maattekening jpg (1 MB)

Certificaat

UKCA Toelichting EN pdf (49 KB)
CE Toelichting DE/EN/FR pdf (220 KB)
CE Toelichting DE/EN/PL pdf (313 KB)
VDE Certificaat DE/EN pdf (679 KB)
