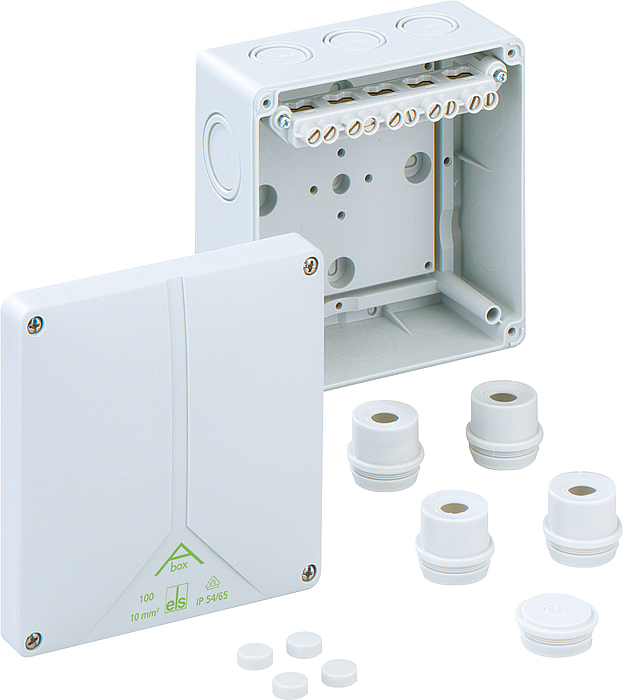

Abox 100-10² Abox 100-10²

Aftakdoos

Abox 100-10²

Artikelnummer: 81041001 | Afmetingen: 140 x 140 x 79 mm

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 10 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

grijs, met bovenliggende schroefklem, 5-polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 10 mm²
Beschermingsklasse II
Beschermingsgraad IP54/IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 140 mm
Lengte 140 mm
Hoogte 79 mm
Gewicht 0.3556 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902110162
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening pdf (439 KB)
Maattekening dxf (4 MB)
Maattekening dwg (875 KB)
Maattekening jpg (2 MB)

Certificaat

CE Toelichting DE/EN/FR pdf (220 KB)
UKCA Toelichting EN pdf (49 KB)
VDE Certificaat DE/EN pdf (679 KB)
CE Toelichting DE/EN/PL pdf (313 KB)

Toebehoren

combiset - KS M20

combiset KS M20

  • Afmetingen : 100 x 40 x 30 mm
  • Artikelnummer: 19202001

Schroefdraadlengte 17 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
combiset - KS M25

combiset KS M25

  • Afmetingen : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Schroefdraadlengte 19 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
combiset - KS M25-gro

combiset KS M25-gro

  • Afmetingen : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Schroefdraadlengte 22 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
combiset - KS M32

combiset KS M32

  • Afmetingen : 100 x 50 x 30 mm
  • Artikelnummer: 19203201

Schroefdraadlengte 20 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
koppelstukken - KST M25-17

koppelstukken KST M25-17

  • Afmetingen : 29,5 x 29,5 x 17 mm
  • Artikelnummer: 19302501

lengte 17 mm, voor het verticale koppelen van AK/AKi 03 - 12 modulaire...



Koppelstukken voor het verbinden van behuizingen, polyethyleen, grijs, voor wanddiktes 1,5 - 4,0 mm



Favorietenlijst
Details
koppelstukken - KST M25-33

koppelstukken KST M25-33

  • Afmetingen : 29,5 x 29,5 x 33 mm
  • Artikelnummer: 19302601

lengte 33 mm, voor het verticale koppelen van AK 14 - 56, AK/AKi 24...



Koppelstukken voor het verbinden van behuizingen, polyethyleen, grijs, voor wanddiktes 1,5 - 4,0 mm



Favorietenlijst
Details
koppelstukken - KST M32

koppelstukken KST M32

  • Afmetingen : 36,5 x 36,5 x 24,5 mm
  • Artikelnummer: 19303201

lengte 25 mm, voor het verticale en horizontale koppelen van AK/AKi 24...



Koppelstukken voor het verbinden van behuizingen, polyethyleen, grijs, voor wanddiktes 1,5 - 4,0 mm



Favorietenlijst
Details
DIN-rail - NS 35-106

DIN-rail NS 35-106

  • Afmetingen : 35 x 106,0 x 7,5 mm
  • Artikelnummer: 19810601

voor TK 1309, TK 1313 en Abox/Abox-i 100, lengte 106 mm



DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven



Favorietenlijst
Details
Wurgnippel - WST M20

Wurgnippel WST M20

  • Afmetingen : 24 x 24 x 20 mm
  • Artikelnummer: 20342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
Wurgnippel - WST M25

Wurgnippel WST M25

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
Wurgnippel - WST M32

Wurgnippel WST M32

  • Afmetingen : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 20343201

Afdichtingsbereik 17 - 24 mm, Schroefdraadlengte 14 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
wurgnippel - WNI M20

wurgnippel WNI M20

  • Afmetingen : 24 x 24 x 20 mm
  • Artikelnummer: 21342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
wurgnippel - WNI M25

wurgnippel WNI M25

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
wurgnippel - WNI M32

wurgnippel WNI M32

  • Afmetingen : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 21343201

Afdichtingsbereik 11 - 22 mm, Schroefdraadlengte 14 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
snijnippel - SNI M20

snijnippel SNI M20

  • Afmetingen : 25 x 25 x 17 mm
  • Artikelnummer: 21642001

Afdichtingsbereik 5 - 16 mm



Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...



Favorietenlijst
Details
snijnippel - SNI M25

snijnippel SNI M25

  • Afmetingen : 30 x 30 x 19 mm
  • Artikelnummer: 21642501

Afdichtingsbereik 5 - 21 mm



Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...



Favorietenlijst
Details
snijnippel - SNI M32

snijnippel SNI M32

  • Afmetingen : 37 x 37 x 20 mm
  • Artikelnummer: 21643201

Afdichtingsbereik 13 - 26,5 mm



Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...



Favorietenlijst
Details
kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

  • Afmetingen : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

  • Afmetingen : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M25-MGM

kabelwartel KVR M25-MGM

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M32-MGM

kabelwartel KVR M32-MGM

  • Afmetingen : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
invoerwartel - AST M20

invoerwartel AST M20

  • Afmetingen : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Afdichtingsbereik 8 - 13,5 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
invoerwartel - AST M25

invoerwartel AST M25

  • Afmetingen : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Afdichtingsbereik 9 - 18,5 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
invoerwartel - AST M32

invoerwartel AST M32

  • Afmetingen : 35,5 x 35,5 x 25,1 mm
  • Artikelnummer: 23043201

Afdichtingsbereik 13 - 23 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
afsluitdoppen - VST M20

afsluitdoppen VST M20

  • Afmetingen : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Afdichtingsbereik 8 - 13,5 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
afsluitdoppen - VST M25

afsluitdoppen VST M25

  • Afmetingen : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Afdichtingsbereik 9 - 16 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
afsluitdoppen - VST M32

afsluitdoppen VST M32

  • Afmetingen : 36,5 x 36,5 x 14,1 mm
  • Artikelnummer: 23143201

Afdichtingsbereik 13 - 23 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20/w

dubbele membraaninvoeringen DMS M20/w

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25/w

dubbele membraaninvoeringen DMS M25/w

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25

dubbele membraaninvoeringen DMS M25

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M32

dubbele membraaninvoeringen DMS M32

  • Afmetingen : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Afdichtingsbereik 13 - 21 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M32/4

dubbele membraaninvoeringen DMS M32/4

  • Afmetingen : 36,7 x 12,9 x 36,7 mm
  • Artikelnummer: 26043301

Afdichtbereik 3,5 - 6 mm per invoer



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, max. vier kabelinvoeringen...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M40

dubbele membraaninvoeringen DMS M40

  • Afmetingen : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Afdichtingsbereik 17 - 28 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
ventilatiewartels - BST M20/sw

ventilatiewartels BST M20/sw

  • Afmetingen : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

zwart



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
ventilatiewartels - BST M20

ventilatiewartels BST M20

  • Afmetingen : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grijs



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
Buiswartels - RST M20

Buiswartels RST M20

  • Afmetingen : 29 x 26 x 38 mm
  • Artikelnummer: 28842001

Voor buizen met een buitendiameter van 20 mm



Buiswartel voor het invoeren van gladde buis met contramoer, polystyreen, grijs



Favorietenlijst
Details
klemblok - Abox 100 KLS-10²

klemblok Abox 100 KLS-10²

  • Afmetingen : 35,7 x 241,4 x 13 mm
  • Artikelnummer: 84001001

5-polig - 10 mm²



Schroefklemmen conform DIN EN 60998 (VDE 0613), Ui=690V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
verzegelset - Abox PST

verzegelset Abox PST

  • Afmetingen : 10 x 25 x 12,5 mm
  • Artikelnummer: 89001001

voor kabeldozen Abox/Abox-i 025 tot 100 (vanaf Abox/Abox-i 160...



Verzegelset



Favorietenlijst
Details
Dit product is niet meer leverbaar!

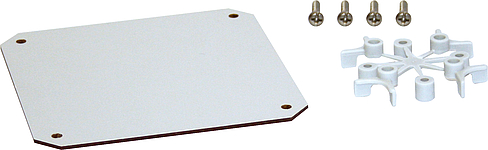

montageplaat - Abox 100 MPI

montageplaat Abox 100 MPI

  • Afmetingen : 109 x 109 x 2,5 mm
  • Artikelnummer: 89501001

voor Abox/Abox-i 100



Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....



Favorietenlijst
Details

CAD-tekeningen

CAD-tekeningen 3D-CAD-tekeningen downloaden

Uw verzoek

Uw gegevens
Bedrijfsgegevens
CAD-formaat

Bestekteksten

Vergelijkbare producten

Uw directe lijn naar onze experts

Heeft u vragen over het product en wilt u graag advies?
Hier kunt u direct een bericht achterlaten, dat verwijst naar het product.

Schrijf een bericht
Kies een taal S'il vous plaît sélectionner une langue:
Product toevoegen aan favorietenlijsten

Bestaande favorietenlijsten

Nieuwe favorietenlijst

Favorietenlijst organiseren
