Dit product is verouderd. loopt uit tot 28.02.2025
Naar het opvolgende product

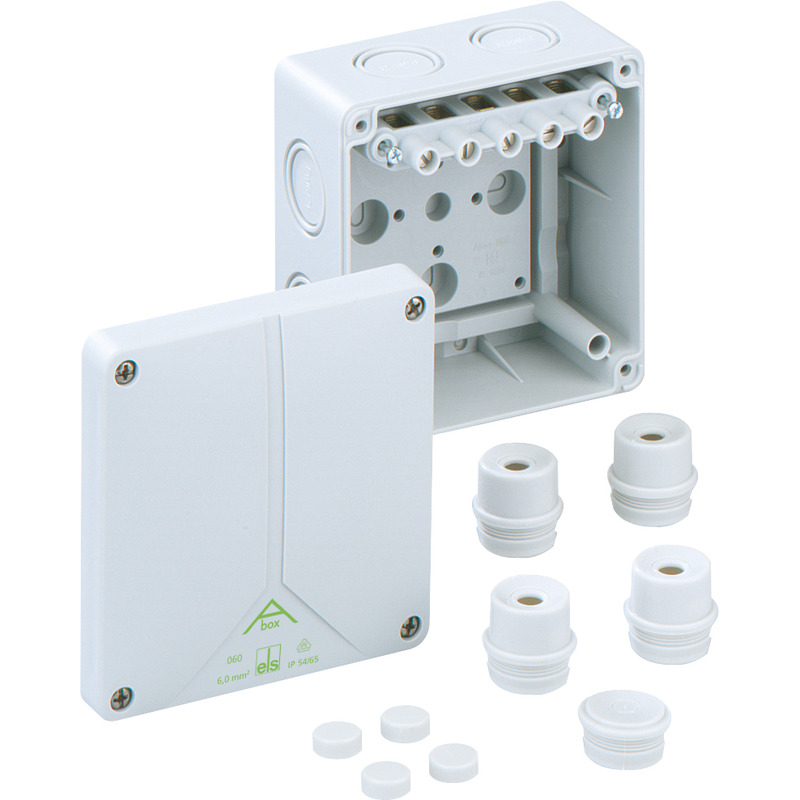

Abox 060-6² Abox 060-6²

Aftakdoos

Abox 060-6²

Artikelnummer: 80640701 | Afmetingen: 110 x 110 x 67 mm

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 6 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25, (2 achter, 7 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

grijs, met bovenliggende schroefklem, 5-polig - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 6 mm²
Beschermingsklasse II
Beschermingsgraad IP54/IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 110 mm
Lengte 110 mm
Hoogte 67 mm
Gewicht 0.2226 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902110155
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening pdf (369 KB)
Maattekening dxf (4 MB)
Maattekening dwg (748 KB)
Maattekening jpg (1 MB)

Certificaat

CE Toelichting DE/EN/PL pdf (313 KB)
VDE Certificaat DE/EN pdf (679 KB)
UKCA Toelichting EN pdf (49 KB)
CE Toelichting DE/EN/FR pdf (220 KB)

Toebehoren

combiset - KS M20

combiset KS M20

  • Afmetingen : 100 x 40 x 30 mm
  • Artikelnummer: 19202001

Schroefdraadlengte 17 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
combiset - KS M25

combiset KS M25

  • Afmetingen : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Schroefdraadlengte 19 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
combiset - KS M25-gro

combiset KS M25-gro

  • Afmetingen : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Schroefdraadlengte 22 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
DIN-rail - NS 35-81

DIN-rail NS 35-81

  • Afmetingen : 35 x 81,0 x 7,5 mm
  • Artikelnummer: 19808101

voor TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 en Abox/Abox-i 060,...



DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven



Favorietenlijst
Details
Wurgnippel - WST M20

Wurgnippel WST M20

  • Afmetingen : 24 x 24 x 20 mm
  • Artikelnummer: 20342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
Wurgnippel - WST M25

Wurgnippel WST M25

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
contramoer - GMU PA M20

contramoer GMU PA M20

  • Afmetingen : 29 x 29 x 6 mm
  • Artikelnummer: 20842001

schroefdraad M20x1,5



Contramoer voor metrische wurgnippels en kabelwartels, polyamide



Favorietenlijst
Details

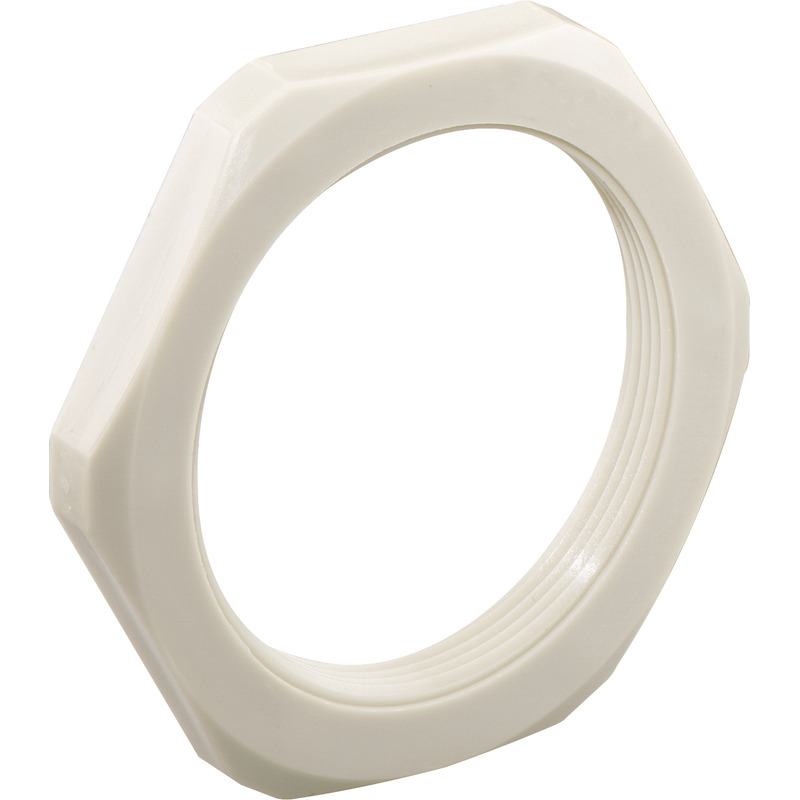

contramoer - GMU PA M25

contramoer GMU PA M25

  • Afmetingen : 36 x 36 x 6 mm
  • Artikelnummer: 20842501

schroefdraad M25x1,5



Contramoer voor metrische wurgnippels en kabelwartels, polyamide



Favorietenlijst
Details
wurgnippel - WNI M20

wurgnippel WNI M20

  • Afmetingen : 24 x 24 x 20 mm
  • Artikelnummer: 21342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
wurgnippel - WNI M25

wurgnippel WNI M25

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
snijnippel - SNI M20

snijnippel SNI M20

  • Afmetingen : 25 x 25 x 17 mm
  • Artikelnummer: 21642001

Afdichtingsbereik 5 - 16 mm



Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...



Favorietenlijst
Details
snijnippel - SNI M25

snijnippel SNI M25

  • Afmetingen : 30 x 30 x 19 mm
  • Artikelnummer: 21642501

Afdichtingsbereik 5 - 21 mm



Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...



Favorietenlijst
Details
kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

  • Afmetingen : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

  • Afmetingen : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M25-MGM

kabelwartel KVR M25-MGM

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
invoerwartel - AST M20

invoerwartel AST M20

  • Afmetingen : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Afdichtingsbereik 8 - 13,5 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
invoerwartel - AST M25

invoerwartel AST M25

  • Afmetingen : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Afdichtingsbereik 9 - 18,5 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
afsluitdoppen - VST M20

afsluitdoppen VST M20

  • Afmetingen : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Afdichtingsbereik 8 - 13,5 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
afsluitdoppen - VST M25

afsluitdoppen VST M25

  • Afmetingen : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Afdichtingsbereik 9 - 16 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20/sw

dubbele membraaninvoeringen DMS M20/sw

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26002001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20/w

dubbele membraaninvoeringen DMS M20/w

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25/w

dubbele membraaninvoeringen DMS M25/w

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25

dubbele membraaninvoeringen DMS M25

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
ventilatiewartels - BST M20/sw

ventilatiewartels BST M20/sw

  • Afmetingen : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

zwart



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
ventilatiewartels - BST M20

ventilatiewartels BST M20

  • Afmetingen : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grijs



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
Buiswartels - RST M20

Buiswartels RST M20

  • Afmetingen : 29 x 26 x 38 mm
  • Artikelnummer: 28842001

Voor buizen met een buitendiameter van 20 mm



Buiswartel voor het invoeren van gladde buis met contramoer, polystyreen, grijs



Favorietenlijst
Details

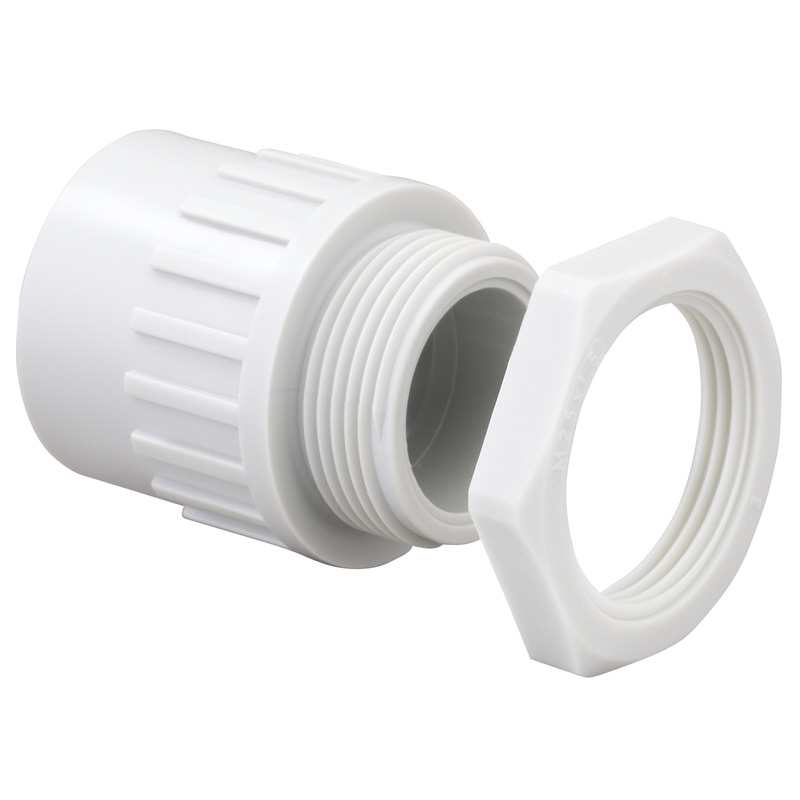

Buiswartels - RST M25

Buiswartels RST M25

  • Afmetingen : 36 x 32 x 38 mm
  • Artikelnummer: 28842501

Voor buizen met een buitendiameter van 25 mm



Buiswartel voor het invoeren van gladde buis met contramoer, polystyreen, grijs



Favorietenlijst
Details

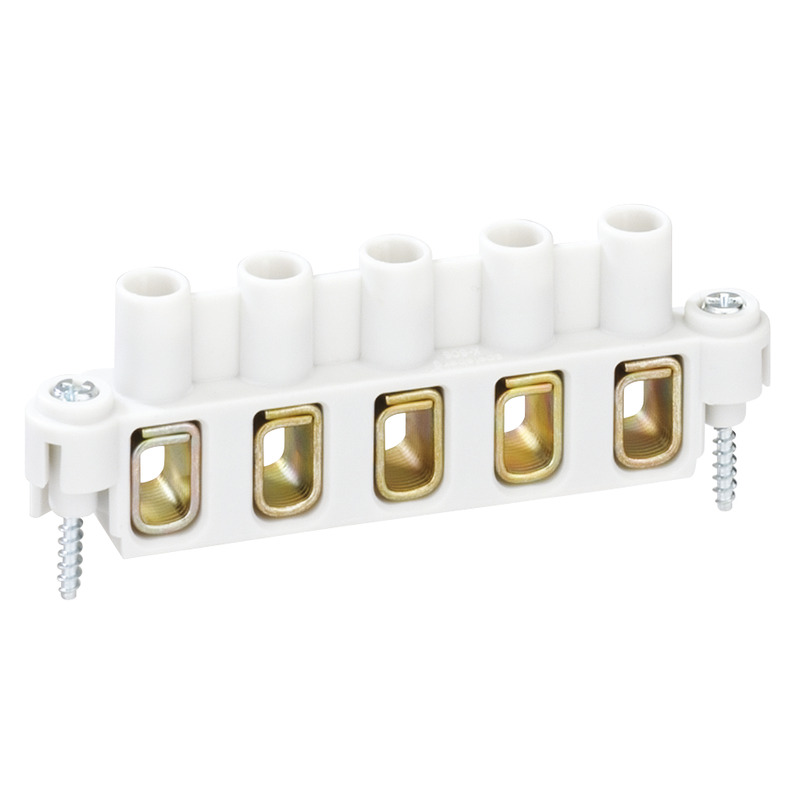

klemblok - Abox 060 KLS-6²

klemblok Abox 060 KLS-6²

  • Afmetingen : 46,6 x 17,8 x 31,5 mm
  • Artikelnummer: 84000601

5-polig - 6 mm²



Schroefklemmen conform DIN EN 60998 (VDE 0613), Ui=690V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
verzegelset - Abox PST

verzegelset Abox PST

  • Afmetingen : 10 x 25 x 12,5 mm
  • Artikelnummer: 89001001

voor kabeldozen Abox/Abox-i 025 tot 100 (vanaf Abox/Abox-i 160...



Verzegelset



Favorietenlijst
Details
Dit product is niet meer leverbaar!

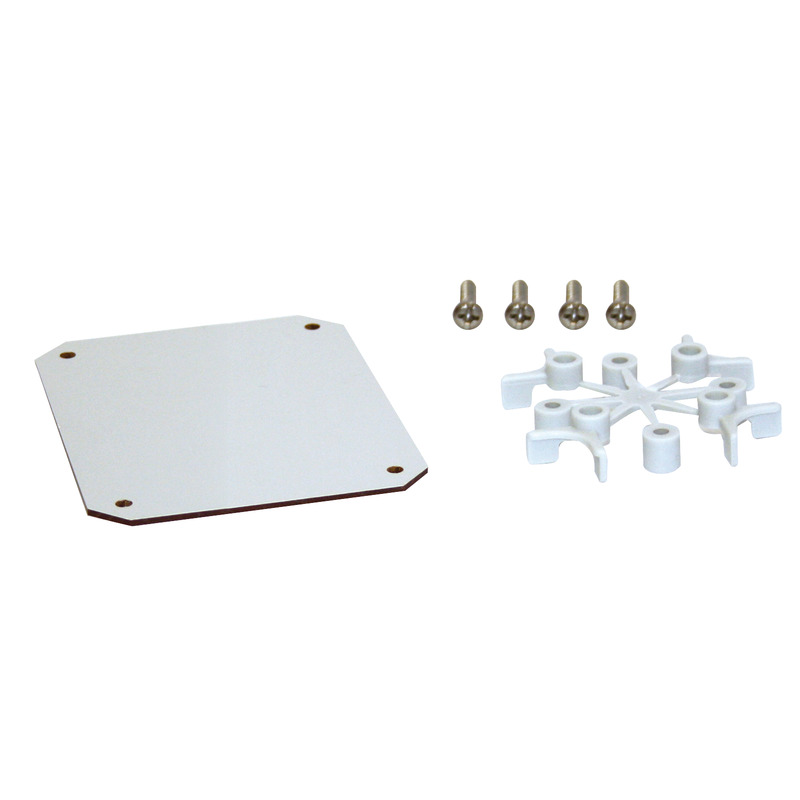

montageplaat - Abox 060 MPI

montageplaat Abox 060 MPI

  • Afmetingen : 83 x 83 x 2,5 mm
  • Artikelnummer: 89500601

voor Abox/Abox-i 060



Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....



Favorietenlijst
Details
