Dit product is verouderd. loopt uit tot 28.02.2025
Abox 025 AB-2,5²/w Abox 025 AB-2,5²/w

Aftakdoos

Abox 025 AB-2,5²/w

Artikelnummer: 80310701 | Afmetingen: 80 x 80 x 52 mm

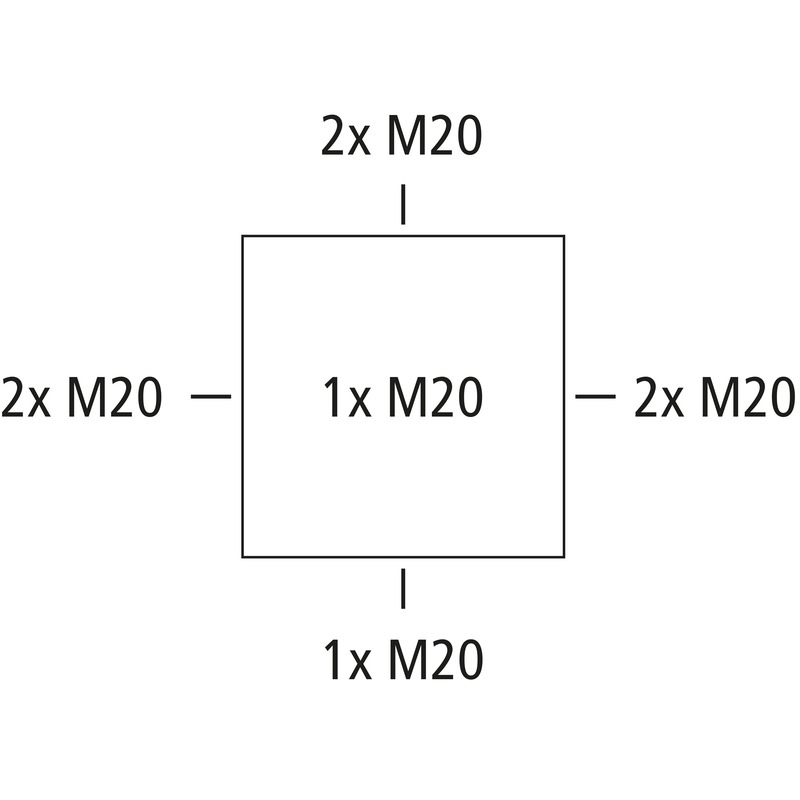

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 2,5 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), zelfdichtende, zachte membraaninvoeringen, M20, afdichtingsbereik 2 - 16 mm, (1 achter, 7 zijkant), buitenliggende bevestigingsogen, voor standaard binneninstallaties

wit, In=24 Ampère, met schroefklem, 5-polig - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 2,5 mm²
Beschermingsklasse II
Beschermingsgraad IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak wit
Kleur deksel wit

Afmetingen

Breedte 80 mm
Lengte 80 mm
Hoogte 52 mm
Gewicht 0.103 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Voor afdichtbereik min. 2 mm
Voor afdichtbereik max. 16 mm
Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1 Nm
Bevestiging buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902110087
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Certificaat

VDE Certificaat DE/EN pdf (679 KB)
CE Toelichting DE/EN/PL pdf (313 KB)
UKCA Toelichting EN pdf (49 KB)
CE Toelichting DE/EN/FR pdf (220 KB)
