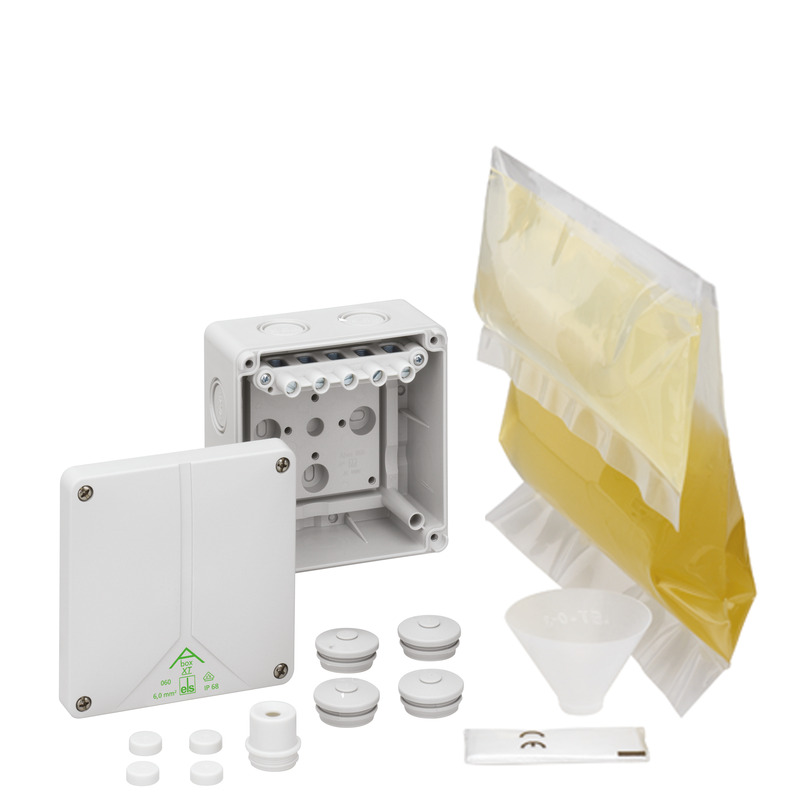

Aftakdoos
Artikelnummer: 49240601 | Afmetingen: 110 x 110 x 67 mm

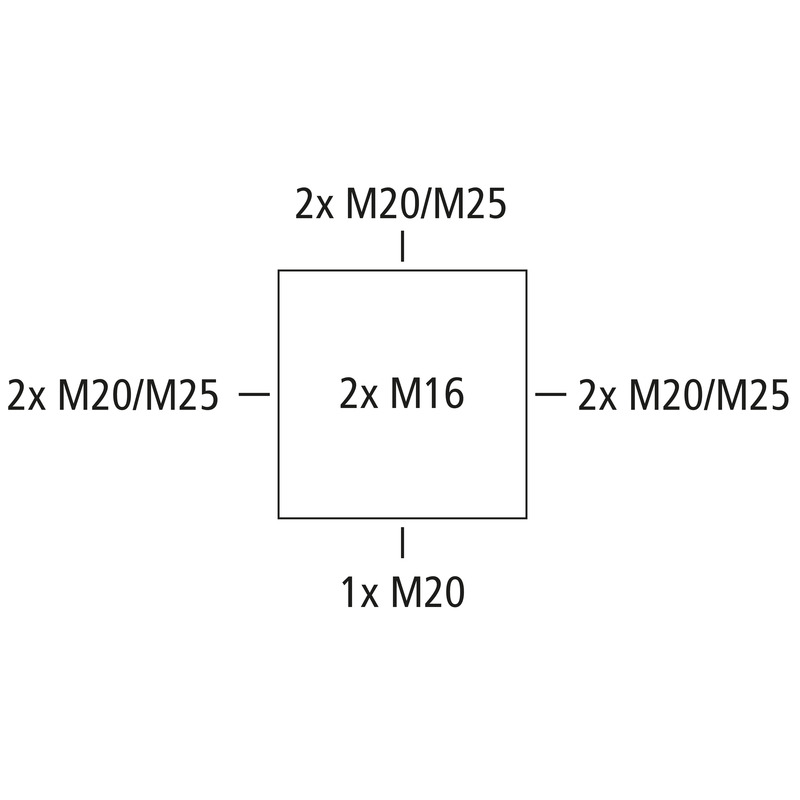

Aftakdoos, met beschermingsgraad IP68, nominale doorsnede 6 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), uitbreekmembranen, M20/M25, (2 achter, 7 zijkant), montage openingen aan de binnenzijde, met vast te gieten schroefklemmen, voor de montage in overstromingsgebieden en in de bodem zonder verkeersbelasting
grijs, met bovenliggende steekklemmen, 5-polig - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 6 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP68 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 110 mm |
|---|---|
| Lengte | 110 mm |
| Hoogte | 67 mm |
| Gewicht | 0.68 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | V2 |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Universeel |
|---|---|
| Slagvastheid | IK08 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.7 Nm |
| Bevestiging | montage openingen aan de binnenzijde |
| Omgevingstemperatuur min. | -35 °C |
|---|---|
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | onbeschermde buitenomgeving |
| EAN | 4013902968947 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85369095 |
| Materiaal onderbak | Polycarbonaat, glasvezelversterkt |
|---|---|
| Materiaal deksel | Polycarbonaat, glasvezelversterkt |
| Materiaal dekselschroef | Roestvast staal V2A |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100) |
|---|
