Dit product is niet meer leverbaar!

Naar het opvolgende product

Abox-i SL-10²

Abox-i SL-10²

Aftakdoos

Abox-i SL-10²

Artikelnummer: 49081601 | Afmetingen: 180 x 180 x 91 mm

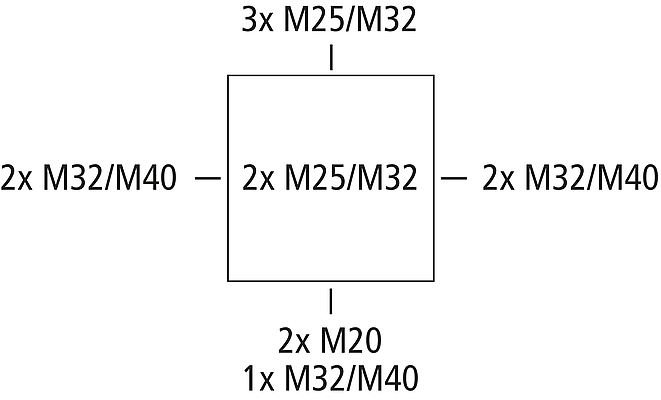

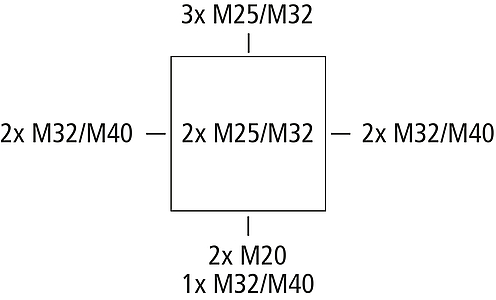

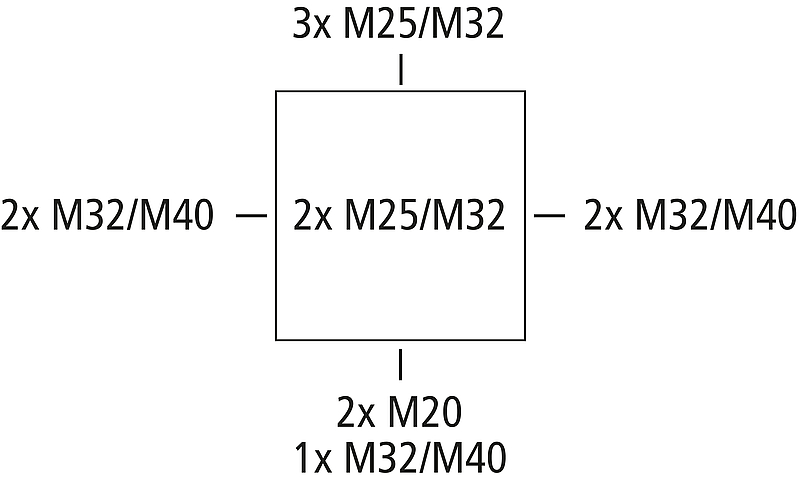

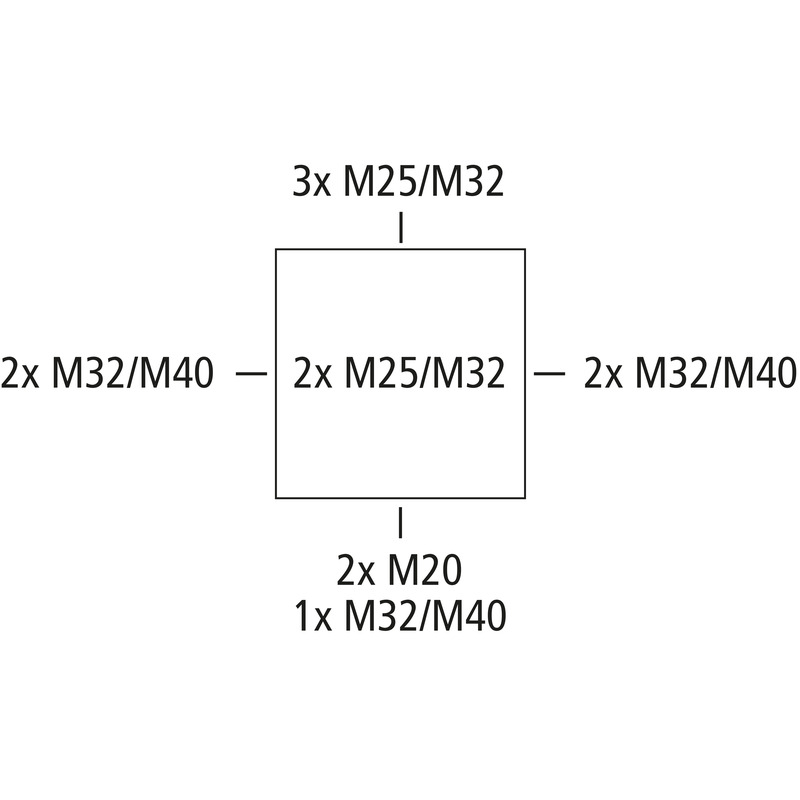

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 10 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen, M20/M25/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, met steekklemmen voor industriële installaties en beschermde buiteninstallaties

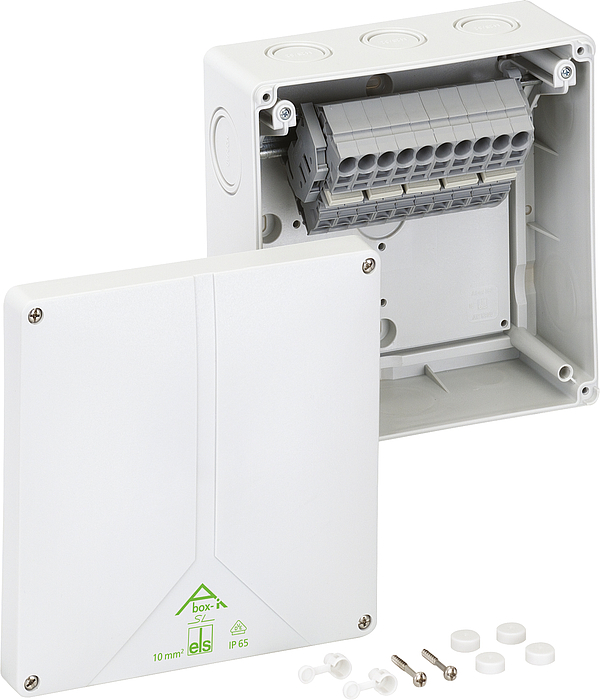

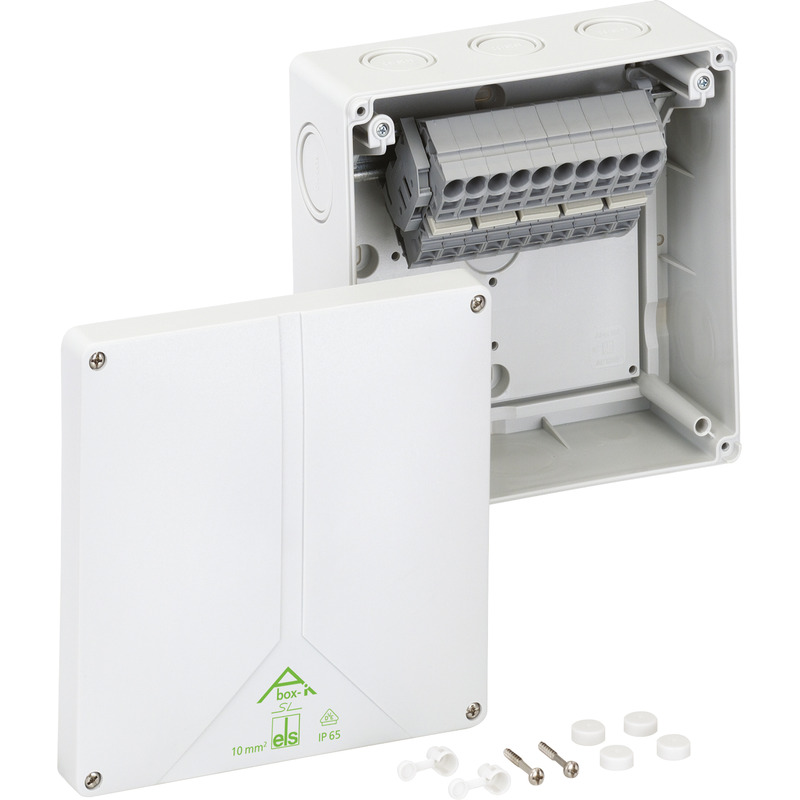

grijs, met bovenliggende steekklem Wago 2010-1201, 5-polig, max. nominale doorsnede conform DIN EN 60998: 10 mm², bij een stroombelastbaarheid van 57 A, klembare doorsnede per pool: 4 x 0,5 tot 16 mm² massief en soepel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	10 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	180 mm
Lengte	180 mm
Hoogte	91 mm
Gewicht	0.783 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902930890
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	pdf (628 KB)
Maattekening	dxf (7 MB)
Maattekening	dwg (1 MB)
Maattekening	jpg (1 MB)

Certificaat

DLG Goedkeuring DE	pdf (2 MB)
DLG Goedkeuring EN	pdf (2 MB)
VDE Certificaat DE/EN	pdf (768 KB)
CE Toelichting DE/EN/FR	pdf (63 KB)
UKCA Toelichting EN	pdf (50 KB)
