Dit product is niet meer leverbaar!

Abox-i 025 SB-L

Abox-i 025 SB-L

Abox-i 025 SB-L

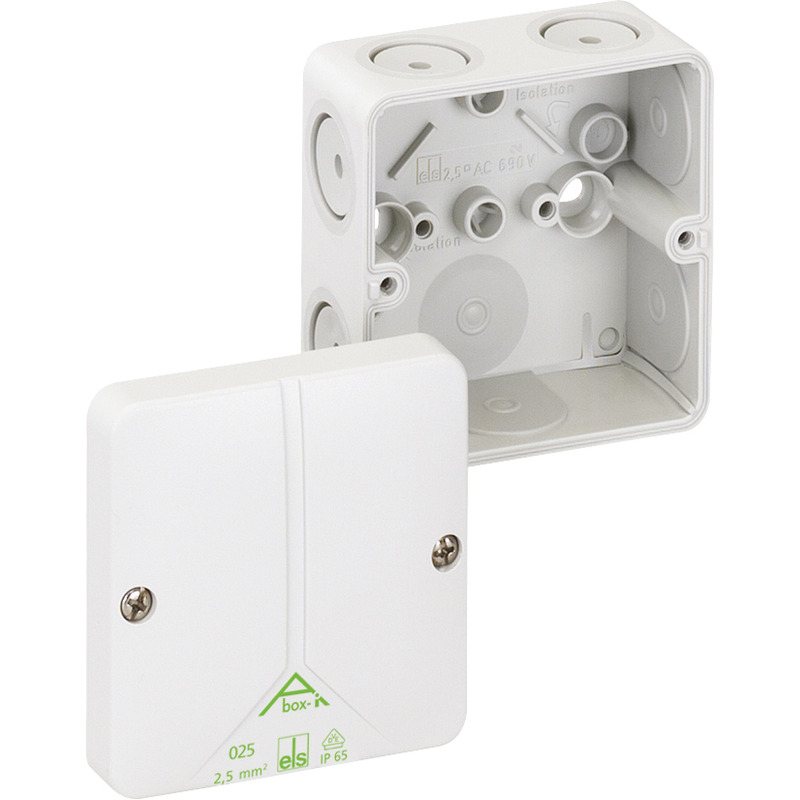

Aftakdoos

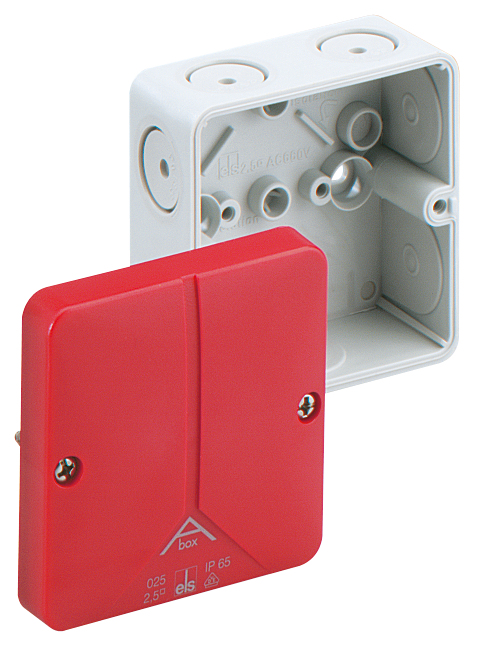

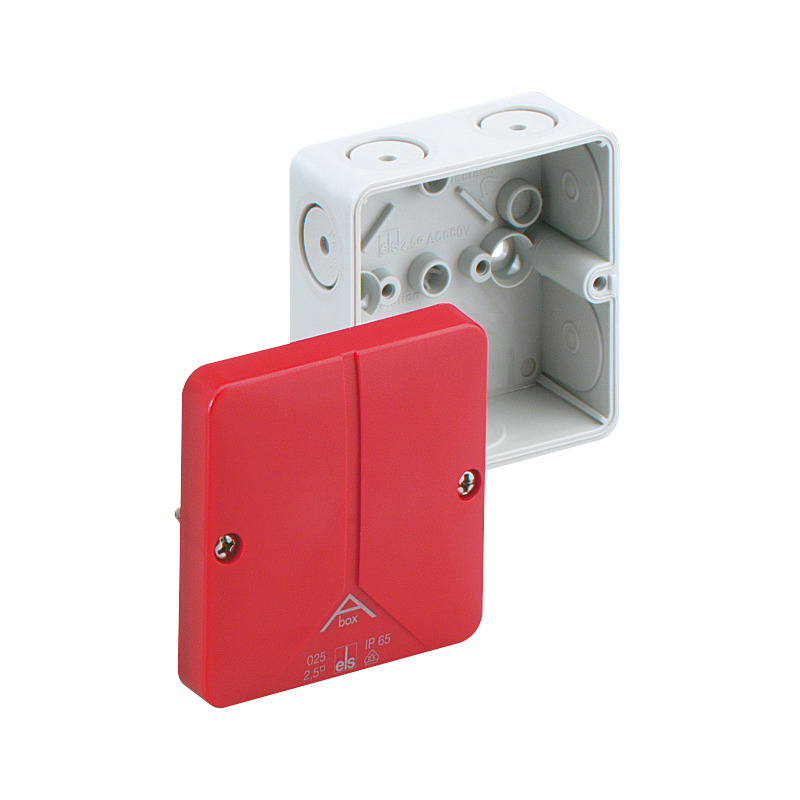

Abox-i 025 SB-L

Artikelnummer: 49070201 | Afmetingen: 80 x 80 x 52 mm

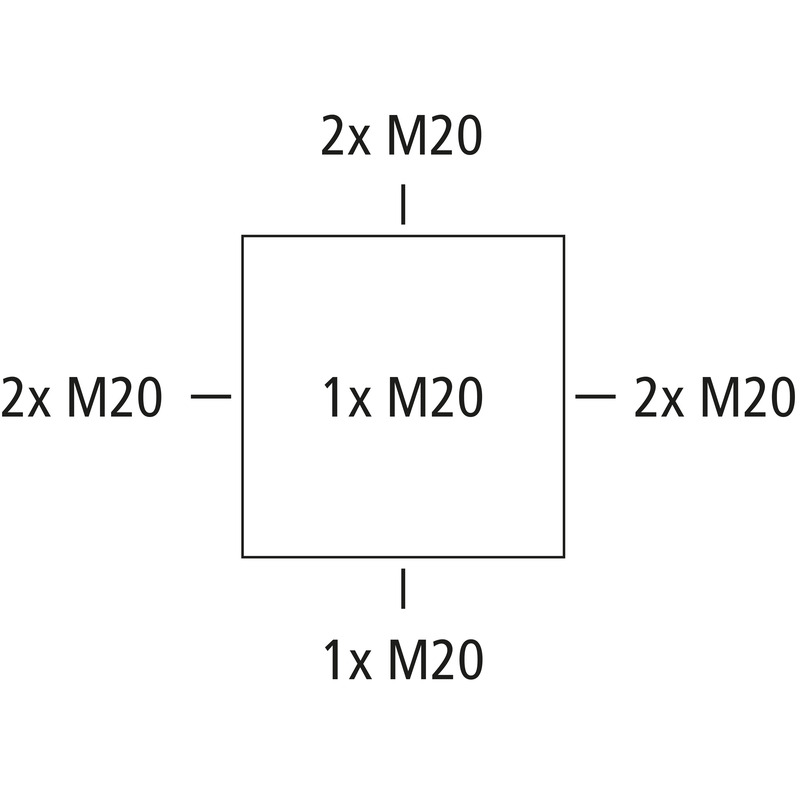

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 2,5 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), zelfdichtende, zachte membraaninvoeringen, M20, afdichtingsbereik 2 - 16 mm, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

grijs, met rood deksel, zonder klemmen, voor de aanduiding van stroomkringen voor noodverlichting

Highlights

De weerbestendige Abox kabeldozen van Spelsberg met en zonder klemmen van 1,5 tot 240 mm² zijn uiterst slag- en breukvast. Ze zijn ontworpen voor gebruik in extreme omstandigheden en kunnen op verzoek worden gebruikt met een rood deksel om de stroomkringen van de veiligheidsverlichting aan te duiden.

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	2,5 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	rood

Afmetingen

Breedte	80 mm
Lengte	80 mm
Hoogte	52 mm
Gewicht	0.0888 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Voor afdichtbereik min.	2 mm
Voor afdichtbereik max.	16 mm
Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

ETIM Class	EC002600
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	ASA-PC
Materiaal deksel	ASA-PC
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES	pdf (1 MB)

Maattekening

Maattekening	pdf (362 KB)
Maattekening	dxf (2 MB)
Maattekening	dwg (477 KB)
Maattekening	jpg (1 MB)

Certificaat

DNV Certificaat EN	pdf (198 KB)
CE Toelichting DE/EN/FR	pdf (312 KB)
UKCA Toelichting EN	pdf (49 KB)
DLG Goedkeuring DE	pdf (2 MB)
VDE Certificaat (DIN EN 60670) DE/EN	pdf (329 KB)
DLG Goedkeuring EN	pdf (2 MB)
CE Toelichting DE/EN/PL	pdf (316 KB)

Toebehoren

kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

Afmetingen : 26,5 x 26,5 x 36 mm
Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

Afmetingen : 30 x 30 x 37 mm
Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

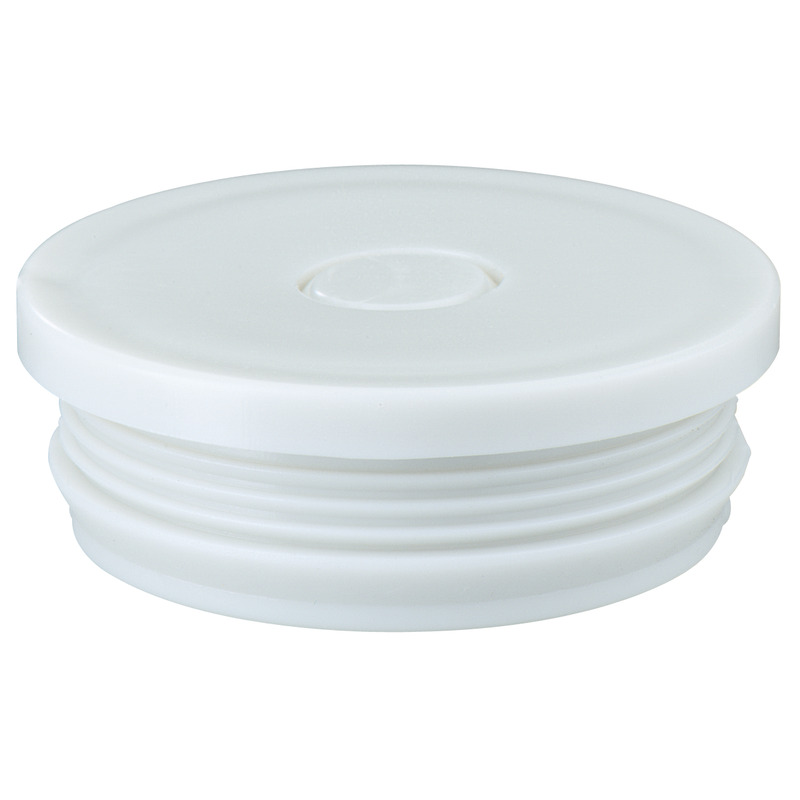

afsluitdoppen - VST M20
