Abox-i 350-35² Abox-i 350-35²

Aftakdoos

Abox-i 350-35²

Artikelnummer: 49043501 | Afmetingen: 250 x 250 x 115 mm

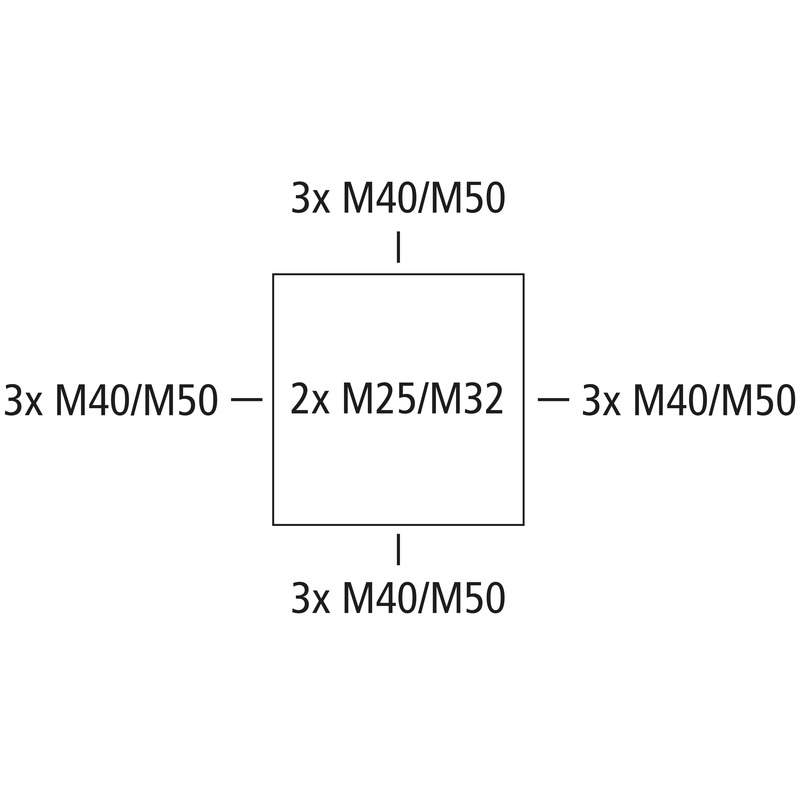

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 35 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M25/M32/M40/M50, (2 achter, 12 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

grijs, met bovenliggende schroefklemmen, 5-polig - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 35 mm²
Beschermingsklasse II
Beschermingsgraad IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 250 mm
Lengte 250 mm
Hoogte 115 mm
Gewicht 1.331 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK08
Verzegelbaar ja
Draaimoment van de dekselschroef 1.7 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902558018
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat, glasvezelversterkt
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening pdf (533 KB)
Maattekening dxf (5 MB)
Maattekening dwg (946 KB)
Maattekening jpg (1 MB)

Certificaat

CE Toelichting DE/EN/PL pdf (316 KB)
DNV Certificaat EN pdf (198 KB)
DLG Goedkeuring DE pdf (2 MB)
UKCA Toelichting EN pdf (49 KB)
DLG Goedkeuring EN pdf (2 MB)
CE Toelichting DE/EN/FR pdf (312 KB)
VDE Certificaat (DIN EN 60670) DE/EN pdf (329 KB)
