Abzweigkasten Abox-i 250-25² (49042501) Abox (tot 2024): Spelsberg
  • Producten
  • Pagina's
  • Nieuws
Verdere resultaten in de productzoeker
Ga naar het persgedeelte
Dit product is verouderd. loopt uit tot 28.02.2025
Naar het opvolgende product

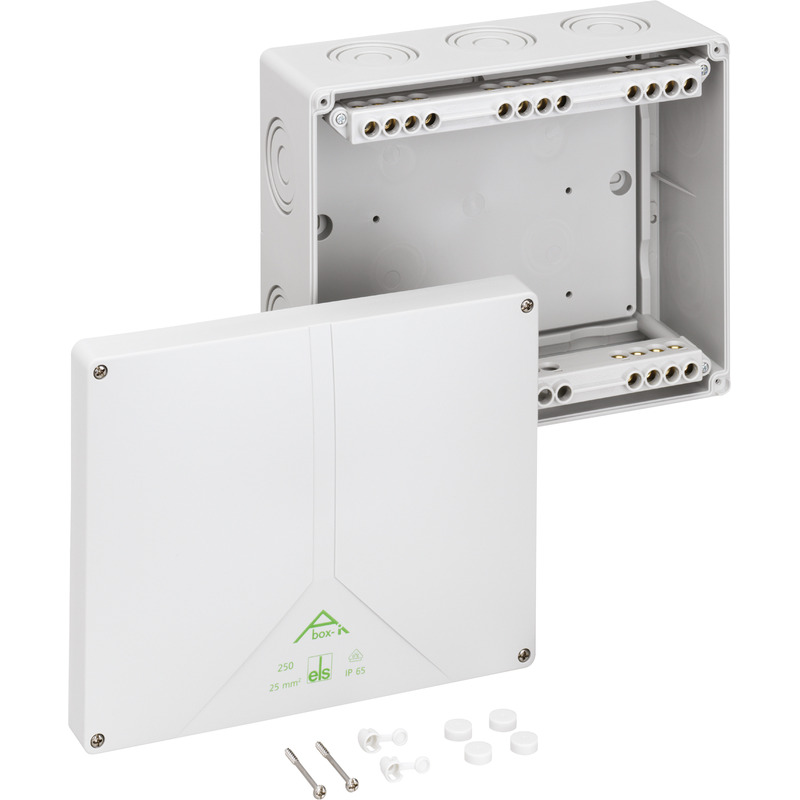

Abox-i 250-25² Abox-i 250-25²

Aftakdoos

Abox-i 250-25²

Artikelnummer: 49042501 | Afmetingen: 250 x 200 x 115 mm

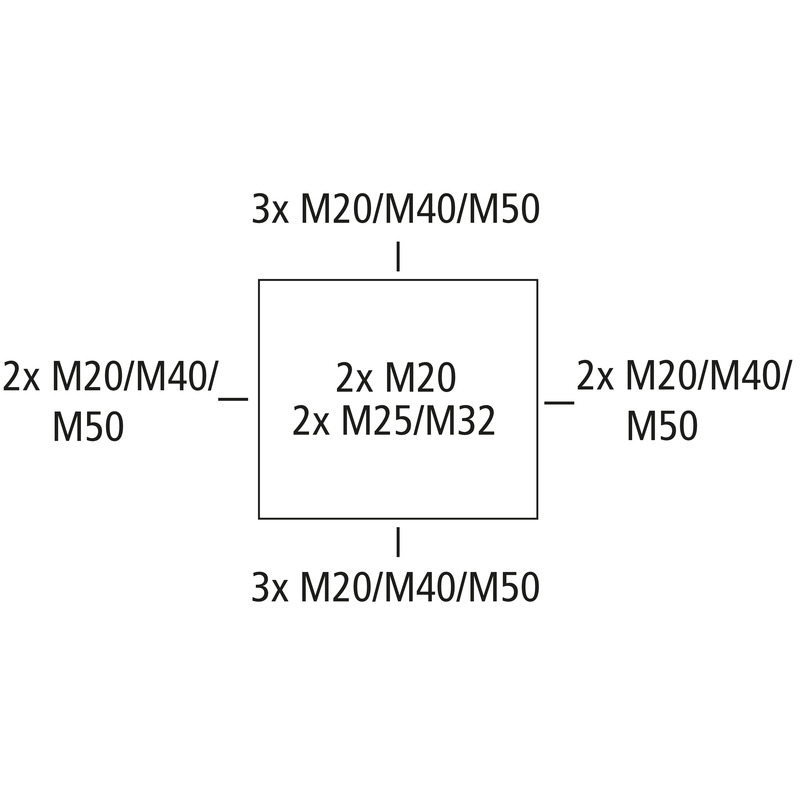

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 25 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M32/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

grijs, met bovenliggende schroefklemmen, 5-polig - 25 mm² (4 x 10² / 4 x 16² / 4 x 25²)

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 25 mm²
Beschermingsklasse II
Beschermingsgraad IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 250 mm
Lengte 200 mm
Hoogte 115 mm
Gewicht 1.2125 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK08
Verzegelbaar ja
Draaimoment van de dekselschroef 1.7 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902152377
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat, glasvezelversterkt
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening dwg (859 KB)
Maattekening jpg (1 MB)
Maattekening pdf (449 KB)
Maattekening dxf (4 MB)

Certificaat

CE Toelichting DE/EN/PL pdf (316 KB)
UKCA Toelichting EN pdf (49 KB)
DLG Goedkeuring EN pdf (2 MB)
DNV Certificaat EN pdf (198 KB)
CE Toelichting DE/EN/FR pdf (312 KB)
VDE Certificaat (DIN EN 60670) DE/EN pdf (329 KB)
DLG Goedkeuring DE pdf (2 MB)

Toebehoren

combiset - KS M20

combiset KS M20

  • Afmetingen : 100 x 40 x 30 mm
  • Artikelnummer: 19202001

Schroefdraadlengte 17 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

  • Afmetingen : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

  • Afmetingen : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M25-MGM

kabelwartel KVR M25-MGM

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M32-MGM

kabelwartel KVR M32-MGM

  • Afmetingen : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M40-MGM

kabelwartel KVR M40-MGM

  • Afmetingen : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M50-MGM

kabelwartel KVR M50-MGM

  • Afmetingen : 60 x 60 x 63 mm
  • Artikelnummer: 22745001

Afdichtingsbereik 21 - 34,5 mm, Schroefdraadlengte 13 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20/w

dubbele membraaninvoeringen DMS M20/w

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25/w

dubbele membraaninvoeringen DMS M25/w

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25

dubbele membraaninvoeringen DMS M25

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M32

dubbele membraaninvoeringen DMS M32

  • Afmetingen : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Afdichtingsbereik 13 - 21 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M32/4

dubbele membraaninvoeringen DMS M32/4

  • Afmetingen : 36,7 x 12,9 x 36,7 mm
  • Artikelnummer: 26043301

Afdichtbereik 3,5 - 6 mm per invoer



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, max. vier kabelinvoeringen...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M40

dubbele membraaninvoeringen DMS M40

  • Afmetingen : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Afdichtingsbereik 17 - 28 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
ventilatiewartels - BST M20/sw

ventilatiewartels BST M20/sw

  • Afmetingen : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

zwart



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
ventilatiewartels - BST M20

ventilatiewartels BST M20

  • Afmetingen : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grijs



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details

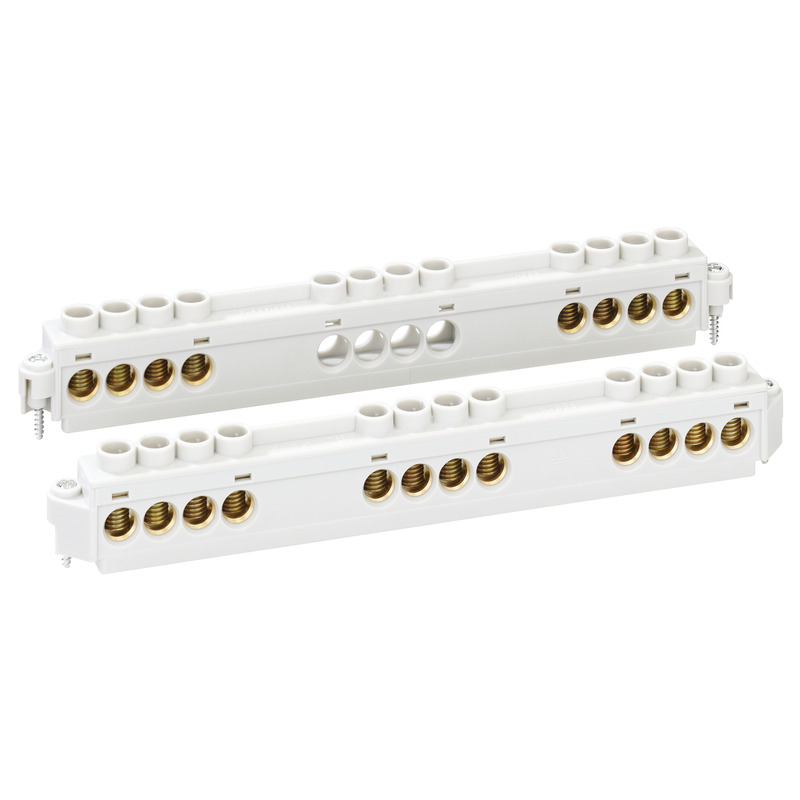

klemblok - Abox 250/350 KLS-25²/35²

klemblok Abox 250/350 KLS-25²/35²

  • Afmetingen : 277 x 66 x 18 mm
  • Artikelnummer: 84003501

5-polig - 35 mm²



Schroefklemmen conform DIN EN 60998 (VDE 0613), Ui=690V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
DIN-rail - NS35-144/2

DIN-rail NS35-144/2

  • Afmetingen : 35 x 144 x 15 mm
  • Artikelnummer: 89401601

Voor Abox/Abox-i 160 en Abox/Abox-i 250, lengte 144 mm



DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven



Favorietenlijst
Details
