Dit product is niet meer leverbaar!

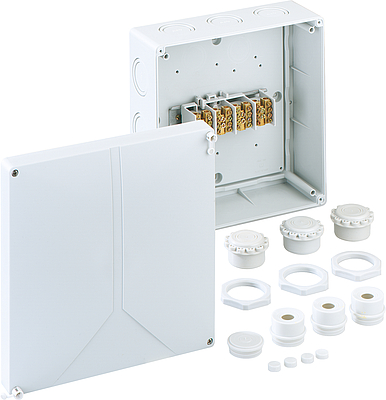

Aftakdoos

Abox HA 250

Artikelnummer: 48042501 | Afmetingen: 250 x 250 x 115 mm

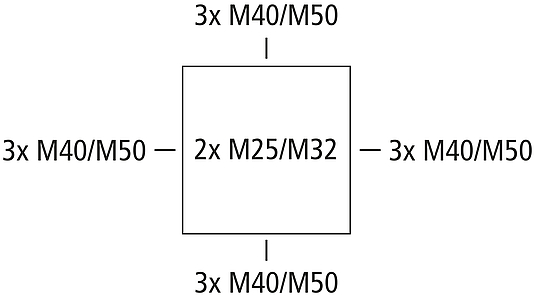

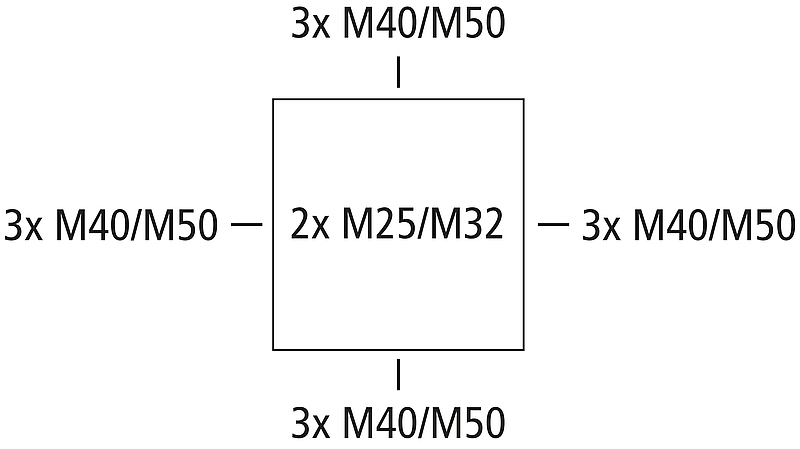

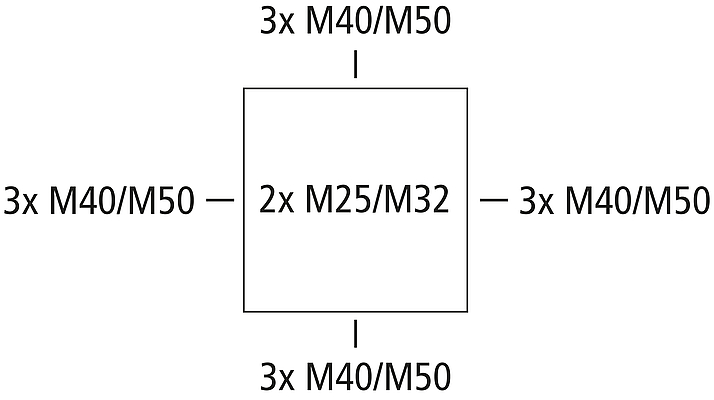

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 25 mm², U_i=690V AC, uitbreekmembranen, M20/M25/M32/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, met voedingsklem voor standaard binneninstallaties

grijs, met schroefklem 4-polig - 25 mm²

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	25 mm²
Beschermingsklasse	II
Beschermingsgraad	IP54/IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	250 mm
Lengte	250 mm
Hoogte	115 mm
Gewicht	1.375 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK07
Verzegelbaar	nee
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902153527
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polystyreen
Materiaal deksel	Polystyreen
Materiaal dekselschroef	Roestvast staal V2A

Gegevensblad downloaden

Gegevensblad downloaden

Certificaat

CE Toelichting DE/EN/PL	pdf (313 KB)
CE Toelichting DE/EN/FR	pdf (220 KB)
UKCA Toelichting EN	pdf (49 KB)
