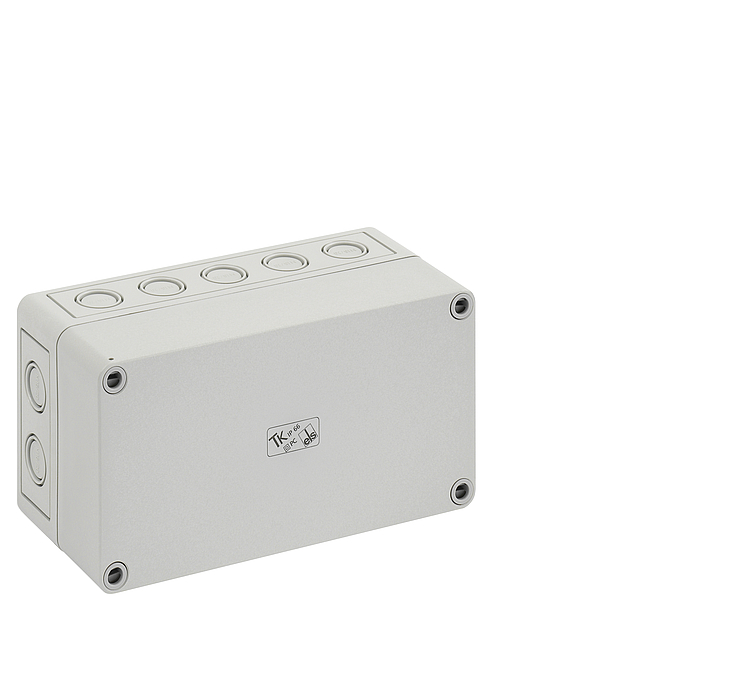

TK PC 1809-8-m TK PC 1809-8-m

lege behuizing

TK PC 1809-8-m

Artikelnummer: 12791001 | Afmetingen: 180 x 94 x 81 mm

lege behuizing, met beschermingsgraad IP66, polycarbonaat, gecertificeerd conform UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), Ui=690V AC, Ui=1000V DC, montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

Onderbak: Polycarbonaat, grijs, Deksel: Polycarbonaat, glasvezelversterkt, grijs, uitbreekmembranen, M16/M20, (14 zijkant)

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 1000 V
Beschermingsklasse II
Beschermingsgraad IP66
UL Type Rating 4X, 12/12K

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 180 mm
Lengte 94 mm
Hoogte 81 mm
Gewicht 0.31 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK08
Verzegelbaar ja
Draaimoment van de dekselschroef 1.2 Nm
Koppelbaar ja
Type bovendeel Deksel
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902861712
Packing Unit Code C62
ETIM Class EC000261
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat, glasvezelversterkt
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt

Certificaten

Klasse UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening dwg (147 KB)
Maattekening jpg (1 MB)
Maattekening pdf (172 KB)
Maattekening dxf (808 KB)

Certificaat

CE Toelichting DE/EN/FR pdf (136 KB)
UKCA Toelichting EN pdf (165 KB)
DLG Goedkeuring EN pdf (2 MB)
CE Toelichting DE/EN/PL pdf (139 KB)
DNV Certificaat EN pdf (198 KB)
UL Certificaat (UL50/UL50E) EN pdf (308 KB)
DLG Goedkeuring DE pdf (2 MB)
