NH-Reiterlasttrennergehäuse GST 3115-250 Plus (04711501) Railkasten met componenten: Spelsberg

NH-railkast lastscheider behuizing

GST 3115-250 Plus

Artikelnummer: 04711501 | Afmetingen: 320 x 440 x 254 mm

NH-railkast-zekeringen-lastschakelaar behuizing met extra aansluitruimte, 1 x NH 1-railkast-zekeringen-lastschakelaar, nominale stroom 224 A, schroefaansluiting M10, uitvoer bovenzijde, op railkoper 5-polig, N-klem 16 - 120 mm², PE-klem 16 - 120 mm², incl. 4 x koppelstuk voor behuizingen (GGV)

op railsysteem 250 A, met transparante deksel

Elektrische eigenschappen

Nominale bedrijfsspanning AC 690 V
Doorslagspanning AC 690 V
Doorslagspanning DC 1000 V
Beschermingsklasse II
Beschermingsgraad IP65
UL Type Rating 3R

Afmetingen

Breedte 320 mm
Lengte 440 mm
Hoogte 254 mm
Gewicht 8.92 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK08
Draaimoment van de dekselschroef 2.5 Nm
Koppelbaar ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902988006
Packing Unit Code CT
ETIM Class EC000249
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat, glasvezelversterkt
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Aansluitschema pdf (36 KB)
Aansluitschema jpg (545 KB)

Certificaat

CE Toelichting DE/EN/FR pdf (136 KB)
UKCA Toelichting EN pdf (166 KB)
CE Toelichting DE/EN/PL pdf (138 KB)

Bestekteksten

Vergelijkbare producten

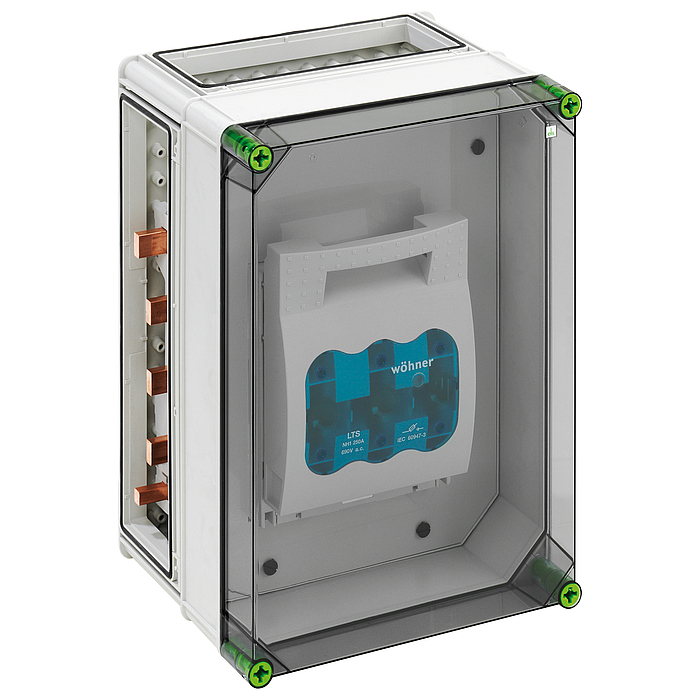

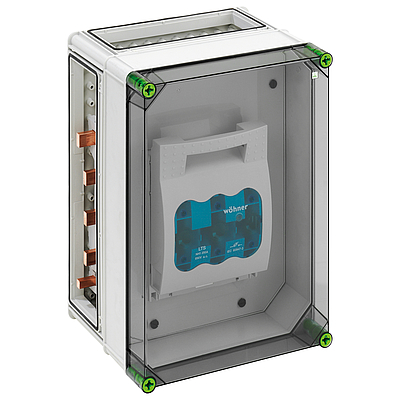

NH-railkast lastscheider behuizing GST 3115-400 Plus
