Trennschaltergehäuse GTE 210 (03221001) Behuizingen met componenten: Spelsberg

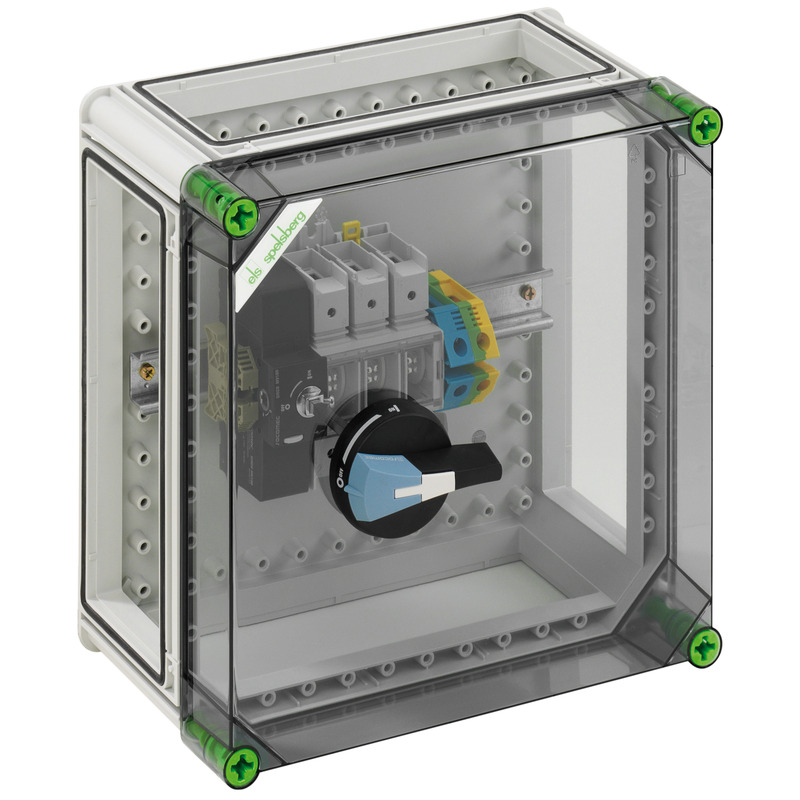

Behuizing met scheidingsschakelaar

GTE 210

Artikelnummer: 03221001 | Afmetingen: 320 x 320 x 179 mm

Lastscheiderbehuizing met externe bediening, vergrendelbaar, 1 x lastscheider 100A, 3-polig schakelend, kegelvormige klem 10 - 70 mm², voor CU aders , PE/N-klem 35 mm², incl. 3 x koppelstukken voor behuizingen (GGV)

met transparant deksel

Elektrische eigenschappen

Nominale bedrijfsspanning AC 690 V
Nominale spanning DC 400 V
Doorslagspanning AC 690 V
Doorslagspanning DC 1000 V
Beschermingsklasse II
Beschermingsgraad IP65
Nominale stroom 100 Ampère
UL Type Rating 3R

Afmetingen

Breedte 320 mm
Lengte 320 mm
Hoogte 179 mm
Gewicht 2.846 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK08
Draaimoment van de dekselschroef 2.5 Nm
Koppelbaar ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902051595
Packing Unit Code CT
ETIM Class EC000249
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening pdf (359 KB)
Maattekening jpg (1 MB)
Maattekening dxf (607 KB)
Maattekening dwg (421 KB)
Maattekening pdf (237 KB)
Maattekening jpg (1 MB)

Certificaat

CE Toelichting DE/EN/FR pdf (218 KB)
UKCA Toelichting EN pdf (48 KB)

Toebehoren

flensset GFS 12-m

  • Artikelnummer: 07251201

Flensset bestaande uit de flenzen GFL 321, 2x 341 en 351



Flensset met metrische voorstansingen, 2 x flensverbindingen per flens



Toebehoren lastscheidingsschakelaar GHT 161

  • Afmetingen : 20 x 90 x 90 mm
  • Artikelnummer: 07716101

Hulpschakelaar met 1 open- en 1 sluitcontact, GTE 108, voor...



Hulpschakelaar, voor lastscheider
