P 71 GRO-O

P 71 GRO-O

P 71 GRO-O

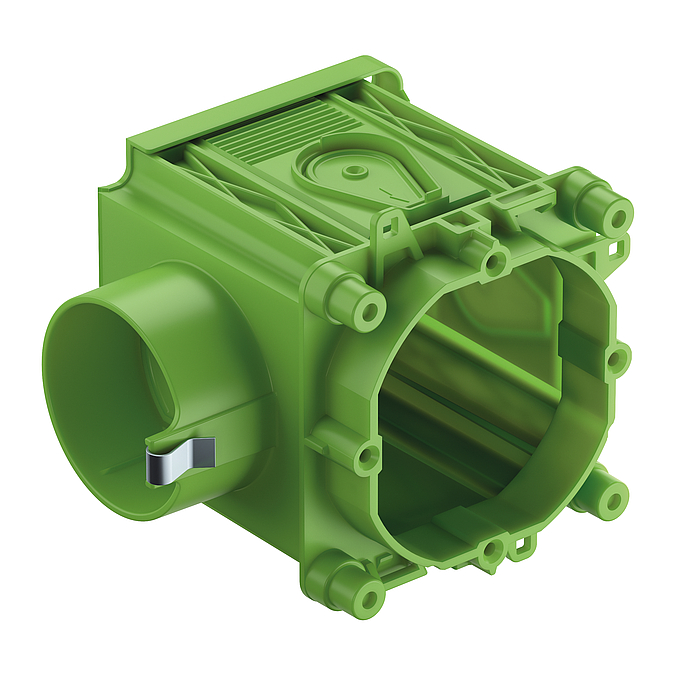

centraaldoos voor dikke buis

P 71 GRO-O

Artikelnummer: 98497501 | Afmetingen: 71 x 71 x 76,5 mm

centraaldoos voor dikke buis, speciaal voor de liggende prefabricage, 1-delig, diameter 60 mm Ø, 4 schroefbussen met schroefafstand 60 mm, combineerbaar, ook geschikt voor achterzijde bekisting, combineerbaar in de afstand 71 mm, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogeenvrij

Met vergrote aansluitruimte, open frontdeel voor Spelsberg-houdmagneet HM P 71 (98498001), magneetbevestiging, geïntegreerde buisadapter en extra buisadapter met easy-cut-membraan, afdichtingsbereik M32 - M40, geschikt voor steunstangen

Elektrische eigenschappen

Doorslagspanning AC	400 V
Beschermingsgraad	IP30
Geschikt voor	Betonbouw
UL Type Rating	g.g.

Afmetingen

Breedte	71 mm
Lengte	71 mm
Hoogte	76.5 mm
Inwendige hoogte	72.9 mm
Gewicht	0.054 kg

Materiaal eigenschappen

halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Magneetbevestiging

Omgevingscondities

Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C

Sales Information

EAN	4013902597567
Packing Unit Code	C62
ETIM Class	EC002601
Douanetariefnummer	39269097

Materiaal

Materiaal onderbak	Kunststof
Materiaal deksel	Polypropyleen

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding ES	pdf (914 KB)
Montagehandleiding FR	pdf (914 KB)
Montagehandleiding EN	pdf (914 KB)
Montagehandleiding NL	pdf (913 KB)
Montagehandleiding DE	pdf (913 KB)

Maattekening

Maattekening	dxf (4 MB)
Maattekening	dwg (759 KB)
Maattekening	jpg (1 MB)
Maattekening	pdf (386 KB)

Certificaat

VDE Certificaat (DIN EN 60670) DE/EN	pdf (627 KB)
UKCA Toelichting EN	pdf (49 KB)
CE Toelichting DE/EN/PL	pdf (74 KB)
CE Toelichting DE/EN/FR	pdf (62 KB)
