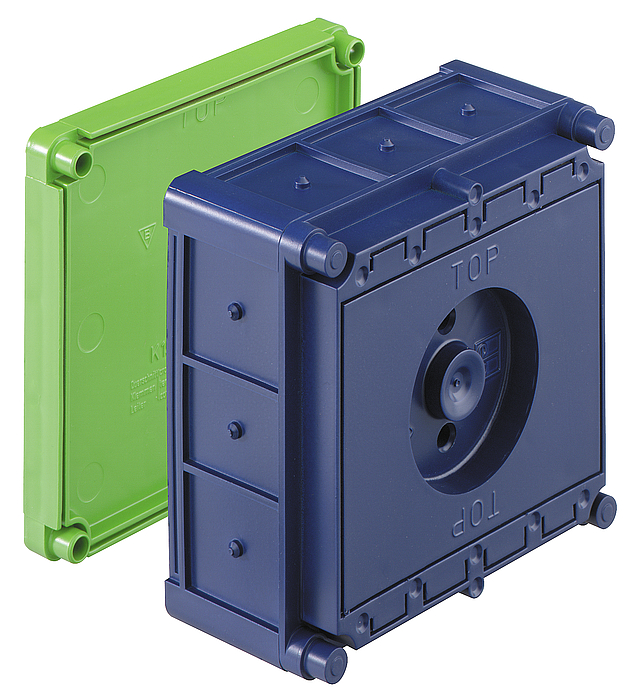

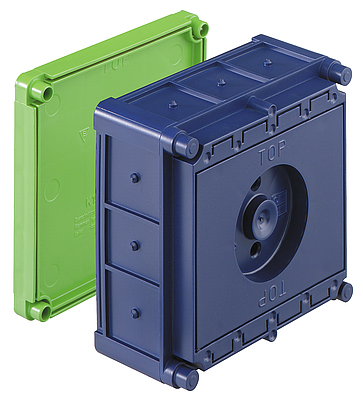

K15 EK K15 EK

inbouwbehuizing

K15 EK

Artikelnummer: 97700201 | Afmetingen: 116 x 111 x 61 mm

inbouwbehuizing, geschikt als verbindingsdoos met grote klemruimte, schroefafstand 2 x 83,5 (3 9/32 inch.) en 1 x 100 mm, komt overeen met AFI-standaard, bij de inbouwdoos voor schakelmateriaal "American Standard" conform NEMA Publ. NO.OS 1, komt overeen met de »"4" square box« voor 2 apparaten, combineerbaar, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, halogeenvrij

voor Spelsberg HM-UNI (97929901), magneet- of spijkerbevestiging, membraan voor gaten, afdichtingsbereik M16 - M32, geschikt voor steunstangen

Elektrische eigenschappen

Doorslagspanning AC 400 V
Beschermingsgraad IP30
Geschikt voor Betonbouw
UL Type Rating g.g.

Kleuren

Kleur deksel andere

Afmetingen

Breedte 116 mm
Lengte 111 mm
Hoogte 61 mm
Gewicht 0.1016 kg

Materiaal eigenschappen

halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Magneet- of spijkerbevestiging

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C - %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C

Sales Information

EAN 4013902200078
Packing Unit Code C62
ETIM Class EC002601
Douanetariefnummer 39269097

Materiaal

Materiaal onderbak Polypropyleen
Materiaal deksel Polypropyleen

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening dxf (2 MB)
Maattekening pdf (176 KB)
Maattekening dwg (319 KB)

Certificaat

UKCA Toelichting EN pdf (49 KB)
CE Toelichting DE/EN/FR pdf (219 KB)

Toebehoren

Dit product is niet meer leverbaar!
klemblok - WK 060 KLS-6²

klemblok WK 060 KLS-6²

  • Afmetingen : 65 x 65 x 13 mm
  • Artikelnummer: 46050601

5x6 mm², voor K15, K2-, K3-EK-dozen



Verbindingsklem, Ui=400V / 690V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
klemblok - WK 100 KLS-10²

klemblok WK 100 KLS-10²

  • Afmetingen : 33 x 96 x 26,5 mm
  • Artikelnummer: 46051001

5x10 mm², voor K15, K3-, K4-EK-dozen



Verbindingsklem, Ui=400V / 690V



Favorietenlijst
Details
klemblok - Abox 025/040 KLS-2,5²/4²

klemblok Abox 025/040 KLS-2,5²/4²

  • Afmetingen : 46,6 x 17,8 x 31,5 mm
  • Artikelnummer: 84000401

5-polig - 2,5/4 mm²



Schroefklemmen conform DIN EN 60998 (VDE 0613), Ui=690V



Favorietenlijst
Details
afsluitdeksel - K0 VD

afsluitdeksel K0 VD

  • Afmetingen : 70 x 110 x 4,8 mm
  • Artikelnummer: 97710001



Afsluitdeksel, wit, vlamvertragend, voor inbouwdozen



Favorietenlijst
Details
Toebehoren IBT - HFL

Toebehoren IBT HFL

  • Afmetingen : 50 x 50 x 9,5 mm
  • Artikelnummer: 97925001

Flenshouder 50 mm Ø, Kunststof



Bevestigingsmiddel voor kunststof / stalen bekisting



Favorietenlijst
Details
Toebehoren IBT - HM-UNI

Toebehoren IBT HM-UNI

  • Afmetingen : 50 x 50 x 10 mm
  • Artikelnummer: 97929901

Klemmagneet, 50 mm Ø, extra sterk, trekkracht 300 +/- 20 N=30kp



Bevestigingsmiddel voor stalen bekisting



Favorietenlijst
Details
basisstrip - K0 K15 BL

basisstrip K0 K15 BL

  • Afmetingen : 21 x 110 x 15,3 mm
  • Artikelnummer: 97953201

Basisstrip 2 stuks per behuizing



Basisstrip voor de bevestiging van de inbouwbehuizing K0 EK en de inbouwbehuizing K15 EK bij...



Favorietenlijst
Details
afsluitdeksel - K15 VD

afsluitdeksel K15 VD

  • Afmetingen : 110 x 115 x 5 mm
  • Artikelnummer: 97710501



Afsluitdeksel, wit, vlamvertragend, voor inbouwdozen



Favorietenlijst
Details
stappenboor - LFR

stappenboor LFR

  • Artikelnummer: 19599501

Doorvoeropening: M16-32, boormaat: 16,5-32,5 mm



Gatenfrees



Favorietenlijst
Details
Dit product is niet meer leverbaar!
buisverbinder - RVB 20

buisverbinder RVB 20

  • Artikelnummer: 97022001

voor flexibele buizen M20



Buisverbinder (zonder buis) met trekontlasting, grijs, voor flexibele metrische installatiebuizen



Favorietenlijst
Details
buisverbinder - RVB 25

buisverbinder RVB 25

  • Artikelnummer: 97022501

voor flexibele buizen M25



Buisverbinder (zonder buis) met trekontlasting, grijs, voor flexibele metrische installatiebuizen



Favorietenlijst
Details
Dit product is niet meer leverbaar!
buisverbinder - RVB 32

buisverbinder RVB 32

  • Artikelnummer: 97023201

voor flexibele buizen M32



Buisverbinder (zonder buis) met trekontlasting, grijs, voor flexibele metrische installatiebuizen



Favorietenlijst
Details
Dit product is niet meer leverbaar!
buisverbinder - RVB 40

buisverbinder RVB 40

  • Artikelnummer: 97024001

voor flexibele buizen M40



Buisverbinder (zonder buis) met trekontlasting, grijs, voor flexibele metrische installatiebuizen



Favorietenlijst
Details
Dit product is niet meer leverbaar!
stanstang - IBT LZA-OE

stanstang IBT LZA-OE

  • Afmetingen : 235 x 35 x 63 mm
  • Artikelnummer: 97810001

Zonder ponsinzetstuk



Ponstang, voor het maken van pasklare invoeringen in inbouwdozen, het gat moet altijd 1-3 mm kleiner...



Favorietenlijst
Details
Dit product is niet meer leverbaar!
stanstang - IBT LZA-18

stanstang IBT LZA-18

  • Artikelnummer: 97811801

Met 18 mm ponsinzetstuk voor buis M20



Ponstang, voor het maken van pasklare invoeringen in inbouwdozen, het gat moet altijd 1-3 mm kleiner...



Favorietenlijst
Details
Dit product is niet meer leverbaar!
stanstang - IBT LZA-23

stanstang IBT LZA-23

  • Artikelnummer: 97812301

Met 23 mm ponsinzetstuk voor buis M25



Ponstang, voor het maken van pasklare invoeringen in inbouwdozen, het gat moet altijd 1-3 mm kleiner...



Favorietenlijst
Details
Dit product is niet meer leverbaar!
ponsinzetstuk - IBT STE-LZA/14

ponsinzetstuk IBT STE-LZA/14

  • Artikelnummer: 97891401



Ponsinzetstukken als reserve of uitbreiding voor IBT LZA ponstang



Favorietenlijst
Details
Dit product is niet meer leverbaar!
ponsinzetstuk - IBT STE-LZA/18

ponsinzetstuk IBT STE-LZA/18

  • Artikelnummer: 97891801



Ponsinzetstukken als reserve of uitbreiding voor IBT LZA ponstang



Favorietenlijst
Details
Dit product is niet meer leverbaar!
ponsinzetstuk - IBT STE-LZA/23

ponsinzetstuk IBT STE-LZA/23

  • Artikelnummer: 97892301



Ponsinzetstukken als reserve of uitbreiding voor IBT LZA ponstang



Favorietenlijst
Details
Dit product is niet meer leverbaar!
verruimer - WED

verruimer WED

  • Afmetingen : 28,5 x 131,15 x 28,5 mm
  • Artikelnummer: 97915501

Verruimer bereik 9-25 mm Ø



Verruimer, montagehulp bij het invoeren van de buis



Favorietenlijst
Details
Toebehoren IBT - NAS-AL

Toebehoren IBT NAS-AL

  • Afmetingen : 8,4 x 30 x 8,4 mm
  • Artikelnummer: 97924001

Splitnagel, aluminium 40 mm, met kunststofplug voor de bevestiging van...



Bevestigingsmiddel voor stalen bekisting



Favorietenlijst
Details
Toebehoren IBT - NA-AL

Toebehoren IBT NA-AL

  • Afmetingen : 3,5 x 40 x 3,5 mm
  • Artikelnummer: 97924201

Aluminium spijker, 40 mm lang, geribbeld



Bevestigingsmiddel voor houten / kunststof bekisting, voor stortbeton of gegoten beton op houten...



Favorietenlijst
Details
Toebehoren IBT - NA-AL/gl

Toebehoren IBT NA-AL/gl

  • Afmetingen : 3,1 x 45 x 3,1 mm
  • Artikelnummer: 97924301

Aluminium spijker, 40 mm lang, glad



Bevestigingsmiddel voor houten / kunststof bekisting, voor stortbeton of gegoten beton op houten...



Favorietenlijst
Details
Dit product is niet meer leverbaar!
Toebehoren IBT - ANSW

Toebehoren IBT ANSW

  • Artikelnummer: 97926001

Bevestigingsschroef M6 x 10 mm, voordelige en betrouwbare bevestiging...



Bevestigingsmiddel voor stalen bekisting



Favorietenlijst
Details
Dit product is niet meer leverbaar!
dopjes - STH-ELP

dopjes STH-ELP

  • Artikelnummer: 97953601



dopjes, 6 mm Ø, om de tolerantie van draagstangen te verminderen, (in combinatie met STH-STU...



Favorietenlijst
Details
steunstang - STH 70

steunstang STH 70

  • Afmetingen : 6 x 70 x 6 mm
  • Artikelnummer: 97957001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 90

steunstang STH 90

  • Afmetingen : 6 x 90 x 6 mm
  • Artikelnummer: 97959001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 100

steunstang STH 100

  • Afmetingen : 6 x 100 x 6 mm
  • Artikelnummer: 97960001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 110

steunstang STH 110

  • Afmetingen : 6 x 110 x 6 mm
  • Artikelnummer: 97961001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 130

steunstang STH 130

  • Afmetingen : 6 x 130 x 6 mm
  • Artikelnummer: 97963001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 140

steunstang STH 140

  • Afmetingen : 6 x 140 x 6 mm
  • Artikelnummer: 97964001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 150

steunstang STH 150

  • Afmetingen : 6 x 150 x 6 mm
  • Artikelnummer: 97965001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 170

steunstang STH 170

  • Afmetingen : 6 x 170 x 6 mm
  • Artikelnummer: 97967001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 190

steunstang STH 190

  • Afmetingen : 6 x 190 x 6 mm
  • Artikelnummer: 97969001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 230

steunstang STH 230

  • Afmetingen : 6 x 230 x 6 mm
  • Artikelnummer: 97973001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 240

steunstang STH 240

  • Afmetingen : 6 x 240 x 6 mm
  • Artikelnummer: 97974001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
steunstang - STH 290

steunstang STH 290

  • Afmetingen : 6 x 290 x 6 mm
  • Artikelnummer: 97979001



Steunstangen voor verschillende wanddiktes bij achterzijde bekisting, gebruik altijd in combinatie...



Favorietenlijst
Details
