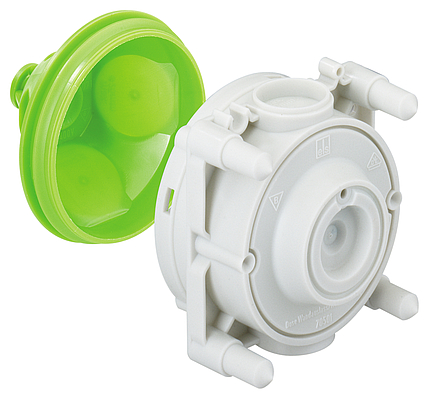

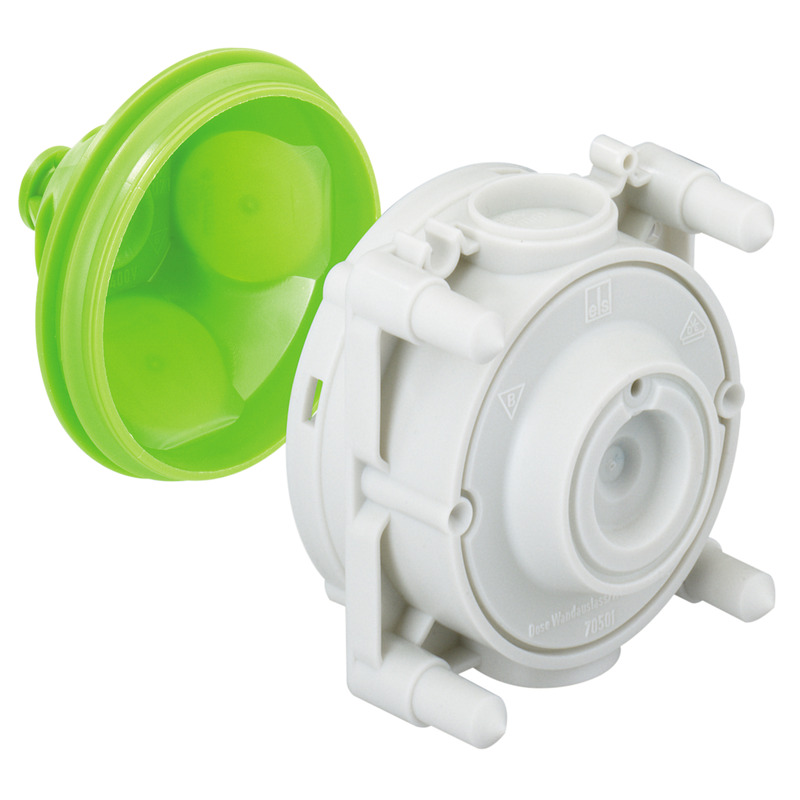

centraaldoos voor verlichting

U 71 DAD

Artikelnummer: 97154801 | Afmetingen: 71 x 71 x 106 mm

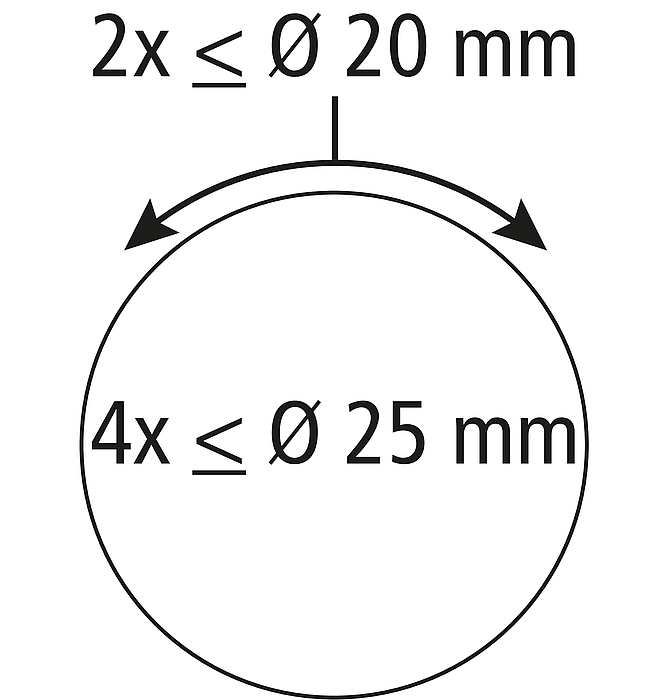

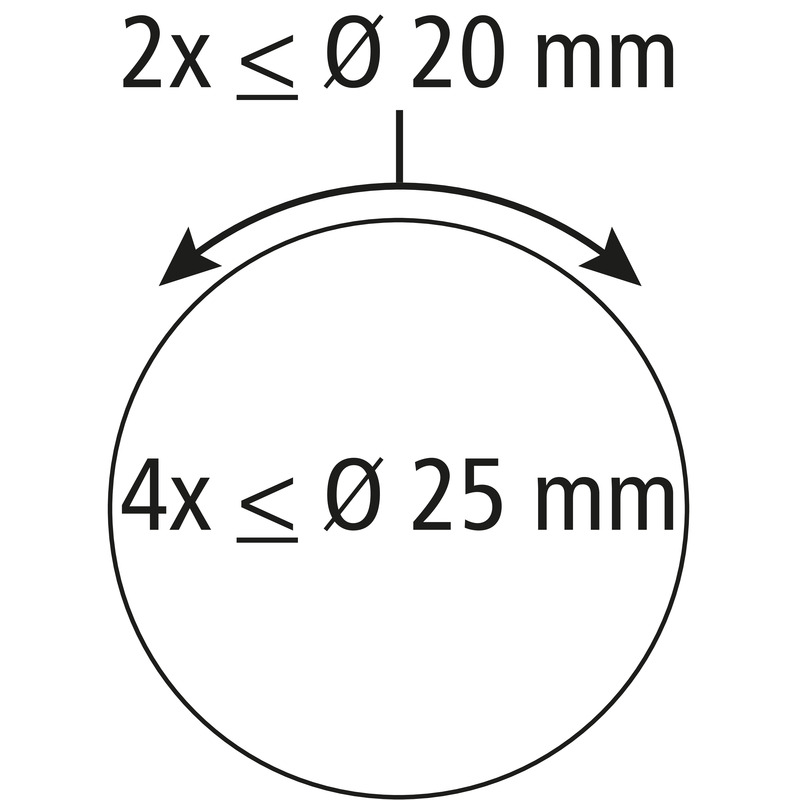

centraaldoos voor verlichting, combineerbaar, uitlaat van 35 mm, 2-delig, geschikt voor alle bekistingssoorten en achterzijde bekisting, 89 mm hoog, koepel aan de achterkant met M5 schroefdraadbus (draagvermogen 10kg) voor het inbouwen van een plafondhaak, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, halogeenvrij, aantal invoeringen 45°: 4

kleef- of spijkerbevestiging, membraan voor gaten, afdichtingsbereik M16 - M25, geschikt voor steunstangen

Elektrische eigenschappen

Doorslagspanning AC	400 V
Beschermingsgraad	IP30
Geschikt voor	Betonbouw
UL Type Rating	g.g.

Kleuren

Kleur deksel	andere

Afmetingen

Breedte	71 mm
Lengte	71 mm
Hoogte	106 mm
Gewicht	0.043 kg

Materiaal eigenschappen

halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Kleef- of spijkerbevestiging

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	- %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C

Sales Information

EAN	4013902879274
Packing Unit Code	C62
ETIM Class	EC002601
Douanetariefnummer	39269097

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	jpg (1 MB)
Maattekening	pdf (147 KB)
Maattekening	dxf (2 MB)
Maattekening	dwg (498 KB)

Certificaat

CE Toelichting DE/EN/FR	pdf (47 KB)
CE Toelichting DE/EN/PL	pdf (226 KB)
UKCA Toelichting EN	pdf (49 KB)

Toebehoren

afsluitdeksel WAD VD

Artikelnummer: 97056201

2-delig, deksel wit, 35 mm Ø, als uitlaat-afdekking

Afsluitdeksel voor verbindingsdozen, vlamvertragend, wit
