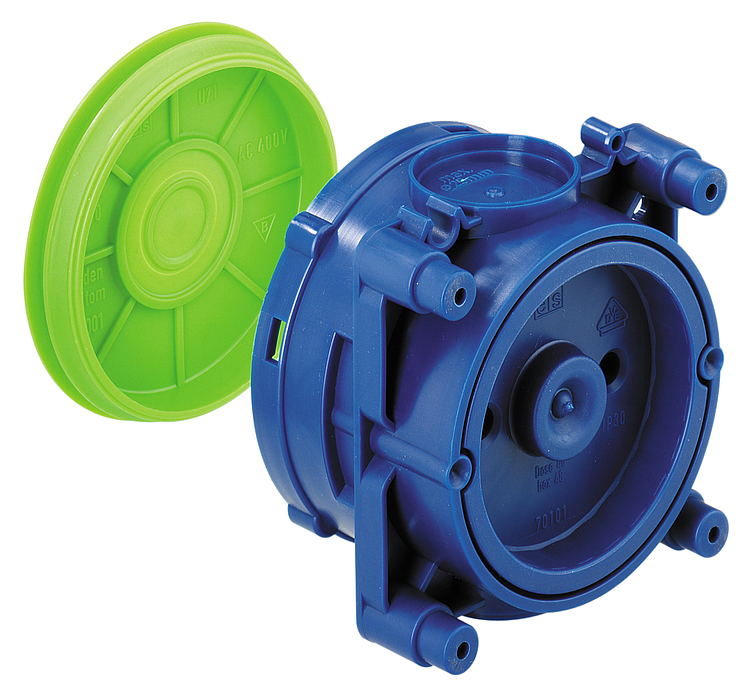

inbouwdoos

U 71 GRD

Artikelnummer: 97104501 | Afmetingen: 71 x 71 x 50 mm

inbouwdoos, 2 schroefbussen met schroefafstand 60 mm, combineerbaar in de afstand 71 mm, volledig geïsoleerde kabeldoorvoer, geschikt voor alle bekistingssoorten en achterzijde bekisting, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogeenvrij

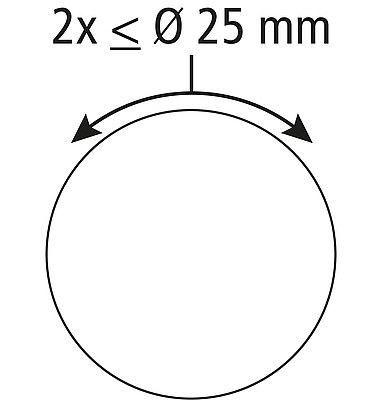

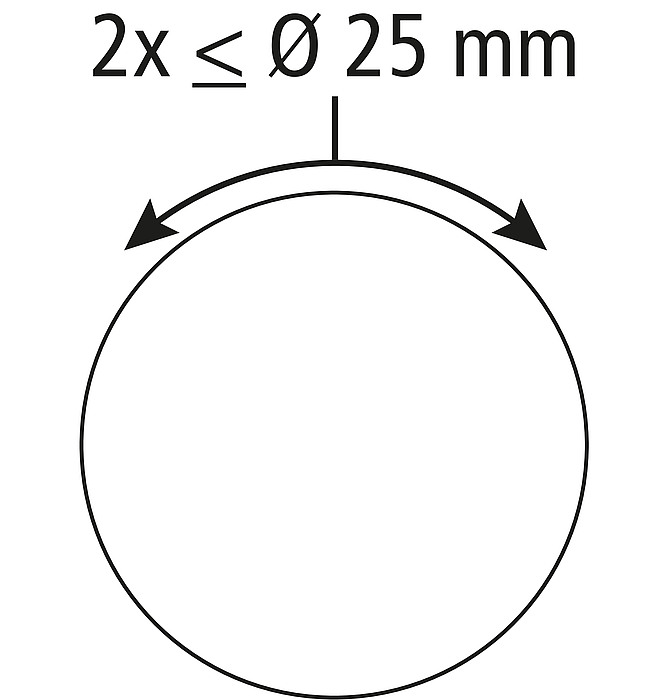

2-delig, magneet- of spijkerbevestiging, membraan voor gaten, afdichtingsbereik M16 - M25, geschikt voor steunstangen

Elektrische eigenschappen

Doorslagspanning AC	400 V
Beschermingsgraad	IP30
Geschikt voor	Betonbouw
UL Type Rating	g.g.

Kleuren

Kleur deksel	andere

Afmetingen

Breedte	71 mm
Lengte	71 mm
Hoogte	50 mm
Gewicht	0.04 kg

Materiaal eigenschappen

halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Magneet- of spijkerbevestiging

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	- %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C

Sales Information

EAN	4013902190027
Packing Unit Code	C62
ETIM Class	EC002601
Douanetariefnummer	39269097

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	dxf (1 MB)
Maattekening	pdf (160 KB)
Maattekening	dwg (296 KB)
Maattekening	jpg (1 MB)

Certificaat

VDE Certificaat DE/EN	pdf (942 KB)
CE Toelichting DE/EN/FR	pdf (63 KB)
UKCA Toelichting EN	pdf (50 KB)
CE Toelichting DE/EN/PL	pdf (75 KB)

Toebehoren

Toebehoren IBT HFL

Afmetingen : 50 x 50 x 9,5 mm
Artikelnummer: 97925001

Flenshouder 50 mm Ø, Kunststof

Bevestigingsmiddel voor kunststof / stalen bekisting
