Raccord de tube

ROP 20

Référence produit: 97051801 | Dimensions: 35 x 49 x 40 mm

Raccord de tube, avec partie inférieure, convient pour différents diamètres de tube, Tension nominale d'isolement: 400V AC, sans halogène

Fxation par collage ou cloutage, Plage d'étanchéité M20, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA	400 V
Adapté à	Constructions en coffrages béton

Dimensions

Largeur	35 mm
Longueur	49 mm
Hauteur	40 mm
Poids	0.0127 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Fxation par collage ou cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902180103
Packing Unit Code	C62
ETIM Class	EC002328
Numéro de tarif des douanes	39269097

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (34 Ko)
Plan dimensionnel	dxf (524 Ko)
Plan dimensionnel	dwg (139 Ko)
Plan dimensionnel	jpg (932 Ko)

Certificat

UKCA Explication EN	pdf (48 Ko)
CE Explication DE/EN/FR	pdf (52 Ko)
CE Explication DE/EN/PL	pdf (46 Ko)

Accessoires

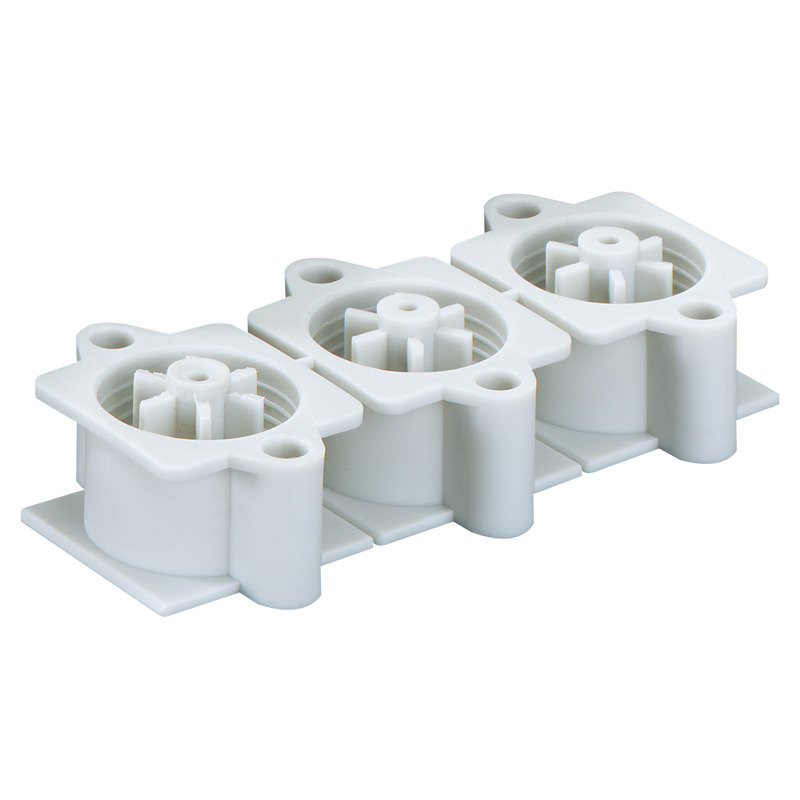

Socle borgne BSK 1

Dimensions : 49 x 106 x 21,5 mm
Référence produit: 97050001

pour raccords de tube 970 518 01

Socle de maintien, élément opposé à la Boîte pour appareillage, liaison entre les deux éléments par...

Liste de surveillance

Détails

Accessoires IBT NAS-AL

Dimensions : 8,4 x 30 x 8,4 mm
Référence produit: 97924001

Clou à expansion, aluminium 40 mm, avec cheville plastique pour...

Clou de fixation pour coffrage en acier

Liste de surveillance

Détails

Accessoires IBT NA-AL

Dimensions : 3,5 x 40 x 3,5 mm
Référence produit: 97924201

Clou en aluminium, longue de 40 mm, torsadé

Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...

Liste de surveillance

Détails

Accessoires IBT NA-AL/gl

Dimensions : 3,1 x 45 x 3,1 mm
Référence produit: 97924301

Clou en aluminium, longue de 40 mm, lisse

Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...

Liste de surveillance

Détails

Données CAO

Données CAO	Télécharger les données CAO 3D

Données BIM

Données BIM	Télécharger les données 3D-BIM
