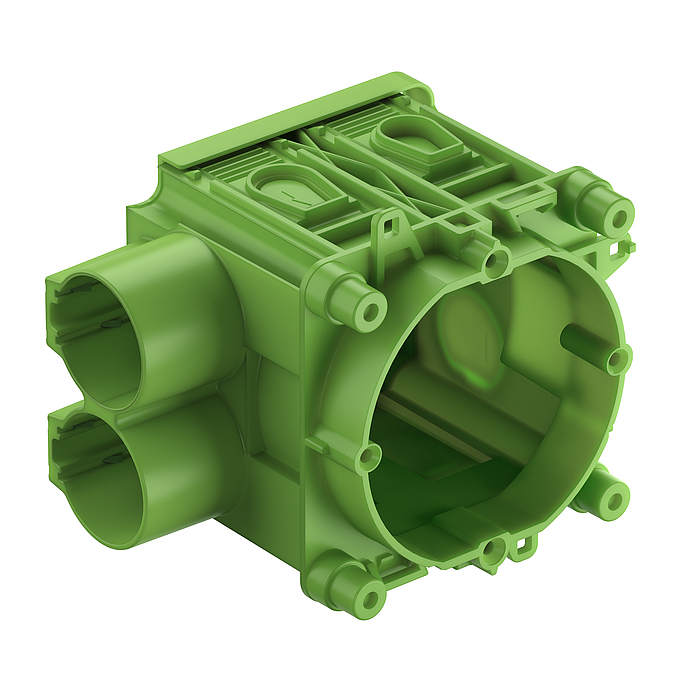

Boîtier de raccordement d'appareil

P 71 GVD-O 2xM25

Référence produit: 98496601 | Dimensions: 71 x 71 x 67,5 mm

Boîtier de raccordement d'appareil pour fabrication en usine, 1 partie, diamètre 60 mm Ø, avec espacement supplémentaire de raccordement, 4 dômes à visser avec distance entre vis 60 mm, combinable, avec fixation à griffes, combinable à distance standard 71 mm, convient pour le double coffrage, certifié VDE selon la norme DIN EN 60670 (VDE 0606)

Partie avant ouverte pour aimant de fixation spécial HM P 71 (98498001), Fixation magnétique, Adaptateur tube intégré et adaptateur tube supplémentaire avec membrane Easy-Cut, Plage d'étanchéité M16 - M25, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA	400 V
Classe de protection	II
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	vert jaune
Couleur de la partie supérieure	vert

Dimensions

Largeur	71 mm
Longueur	71 mm
Hauteur	67.5 mm
Diamètre	60 mm
Poids	0.0554 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Fixation magnétique

Sales Information

EAN	4013902634156
Packing Unit Code	C62
ETIM Class	EC002601
Numéro de tarif des douanes	39269097

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (930 Ko)
Plan dimensionnel	dwg (928 Ko)
Plan dimensionnel	dxf (4 Mo)

Certificat

CE Explication DE/EN/PL	pdf (74 Ko)
CE Explication DE/EN/FR	pdf (62 Ko)
UKCA Explication EN	pdf (49 Ko)
VDE Certificat (DIN EN 60670) DE/EN	pdf (627 Ko)
