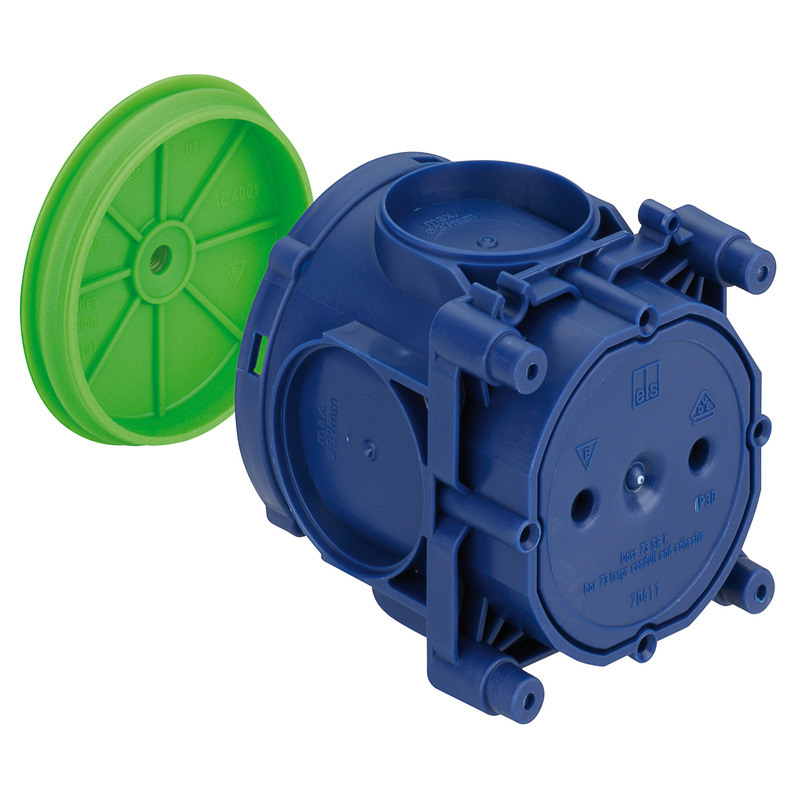

Boîte pour grand tube
Référence produit: 97277001 | Dimensions: 71 x 71 x 89 mm
Boîte pour grand tube, Diamètre 60 mm Ø, 4 dômes à visser avec distance entre vis 60 mm, combinable, avec douille filetée M5 (capacité de charge 10 kg) servant à la prise en charge d’un crochet à visser, convient pour tous les types de coffrage et pour le double coffrage, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène
2 parties, Fxation par collage ou cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M40, compatible avec une barre de support
| Tension nominale d'isolement CA | 400 V |
|---|---|
| Type de protection | IP30 |
| Adapté à | Constructions en coffrages béton |
| UL Type Rating | n.i. |
| Couleur de la partie supérieure | autres |
|---|
| Largeur | 71 mm |
|---|---|
| Longueur | 71 mm |
| Hauteur | 89 mm |
| Poids | 0.053 kg |
| sans halogène | oui |
|---|---|
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament selon EN 60695-2-11 | 650 °C |
| Type de fixation | Fxation par collage ou cloutage |
|---|
| Humidité relative de l'air max. 25 °C | - % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| EAN | 4013902401567 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002601 |
| Numéro de tarif des douanes | 39269097 |
| Matériau de la partie inférieure | Polypropylène |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
