Système de gestion de l’énergie (Energiemanagementsystem - EMS): Spelsberg

Système de gestion de l’énergie (Energiemanagementsystem - EMS)

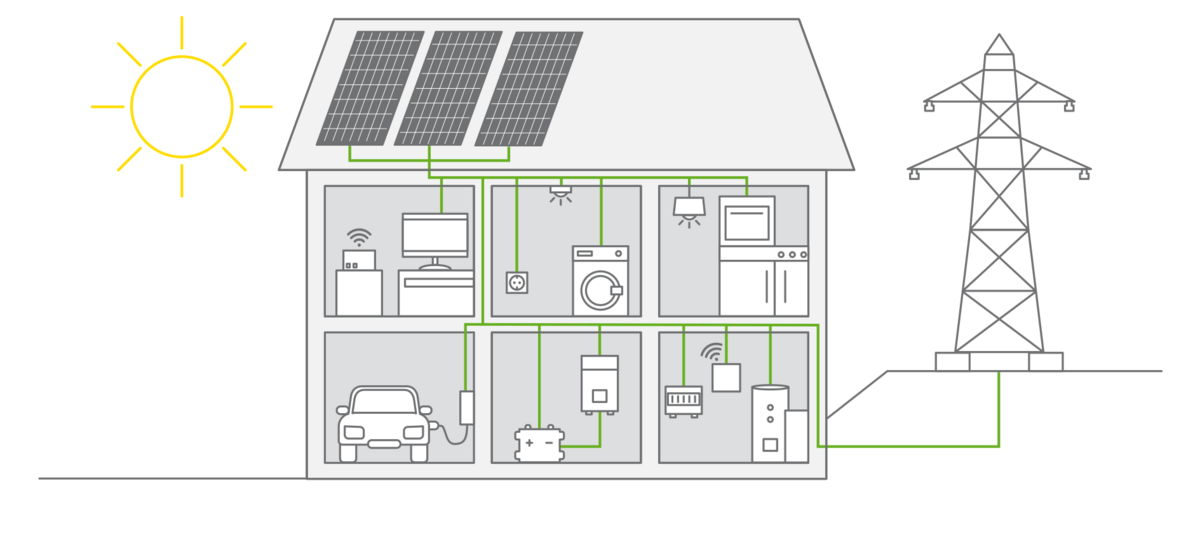

La Wallbox Spelsberg peut être intégré comme participant d'un système de gestion de l’énergie (EMS). L’EMS commande tous les flux d’énergie d’un système, y compris les installations photovoltaïques, les accumulateurs d’énergie et les consommateurs. Grâce à la commande intelligente des flux d’énergie, dans le meilleur des cas, seule l’énergie autoproduite est utilisée pour l’alimentation. Cela permet d’augmenter considérablement la consommation propre et l’autonomie par rapport au courant du réseau. Pour connaître les systèmes de gestion de l'énergie compatibles avec la Wallbox de Spelsberg, consultez notre liste de compatibilité. Vers la liste des EMS compatibles.



Pour la connexion à un EMS, la Wallbox Smart Pro de Spelsberg propose les possibilités suivantes :

Pour connecter la Wallbox de Spelsberg à un système de gestion de l'énergie, vous disposez de trois possibilités. Pour ce faire, ouvrez l’application Spelsberg Wallbox et accédez à la zone Système, puis au point Paramètres. Cliquez ensuite sur la zone Intégration système, puis sur le point Commande externe. Vous pouvez alors faire votre choix entre une intégration par SMA SEMP, EEBus ou Modbus TCP et passer à la configuration en suivant la description ci-dessous. À la base, pour l'intégration, tous les appareils doivent se trouver sur le même réseau. Pour plus d'informations sur l’intégration réseau de la Wallbox de Spelsberg, consultez Intégration réseau.

Connexion au Sunny Home Manager 2.0 par SMA SEMP

En ce qui concerne la configuration de la Wallbox Smart Pro de Spelsberg avec le Sunny Home Manager 2.0 par SMA SEMP, référez-vous aux paramètres de l'application Spelsberg Wallbox. Pour obtenir des informations détaillées sur les différents modes de chargement, ainsi que sur les fonctions de la Wallbox Smart Pro de Spelsberg, associée au Sunny Home Manager 2.0, cliquez ici (insérer le LIEN vers la page). Les paramètres suivants doivent être définis :



Vue d’ensemble des paramètres

Paramètre de l'application

Réglages

Interface SMA SEMP

Activer

Mode de charge SMA

Sélection :

  • Configuration manuelle

  • Chargement immédiat

  • Charges d’excédent

Besoin en énergie minimal SMA [kWh]

Saisie [0-1 000 kWh]  _ _ _ _ _
(Nécessaire pour le mode de charge Configuration manuelle)

Besoin en énergie maximal SMA [kWh]

Saisie [0-1 000 kWh]  _ _ _ _ _
(Nécessaire pour le mode de charge Configuration manuelle)

Heure de départ prévue SMA

Saisie de l’heure souhaitée au format hh:mm
(Nécessaire pour le mode de charge Configuration manuelle)

Limitation du courant en cas de panne de la passerelle SEMP [A]

Réglage du courant de charge maximal (6 - 16 A) par incréments de 1 A en cas de panne de connexion au Sunny Home Manager 2.0

Une fois le paramétrage terminé, cliquez sur Appliquer et transmettez les paramètres à la Wallbox de Spelsberg par NFC ou communication réseau.



Connexion à un système de gestion de l’énergie par EEBus

En ce qui concerne la configuration de la Wallbox Smart Pro de Spelsberg par EEBus, référez-vous aux paramètres de l'application Spelsberg Wallbox. Les paramètres suivants doivent être réglés :

Vue d’ensemble des paramètres

Paramètre de l'application

Réglages

Interface EEBUS

Activer

Procéder à un couplage EEBUS

Lorsque l'EMS compatible EEBUS s'affiche, cliquez sur Procéder à un couplage et transmettez les données à la Wallbox de Spelsberg par NFC.

Mode de charge EEBUS

Sélection :

  • Chargement réseau

  • Charges PV (courant secteur et photovoltaïque)

  • Charges d’excédent photovoltaïques

Chargement à coût optimisé

Activer
(active le cas d'utilisation EEBUS « Self-Consumption Optimisation »)

Courant de charge en cas de défaillance de la connexion [A]

Réglage du courant de charge maximal (6 - 16 A), incréments de 1 A en cas de défaillance de la connexion avec l’EMS

Une fois le paramétrage terminé, cliquez sur Appliquer et transmettez les paramètres à la Wallbox de Spelsberg par NFC ou communication réseau.



Connexion à un système de gestion de l’énergie par Modbus TCP

En ce qui concerne la configuration de la Wallbox Smart Pro de Spelsberg par Modbus TCP, référez-vous aux paramètres de l'application Spelsberg Wallbox. Les paramètres suivants doivent être réglés :

Vue d’ensemble des paramètres

Paramètre de l'application

Réglages

Serveur Modbus TCP

Activer

Jeu de registres Modbus

Sélection :
Phoenix
TQ-DM100
Open Modbus Charge Control Interface (OMCCI)

Autoriser le lancement/l’arrêt des processus de charge

Activer

Adresse de l’appareil du serveur Modbus TCP

Saisie [0-255]  _ _ _ _ _

Port du serveur Modbus TCP

Saisie [0-65535]  _ _ _ _ _

Remarque : Pour plus d’informations sur les registres Modbus, faites-en la demande auprès de notre service technique.

Une fois le paramétrage terminé, cliquez sur Appliquer et transmettez les paramètres à la Wallbox de Spelsberg par NFC ou communication réseau.
