Boîte de raccordement

WKE 6 - Duo 3 x 16²

Référence produit: 86760001 | Dimensions: 200 x 250 x 120 mm

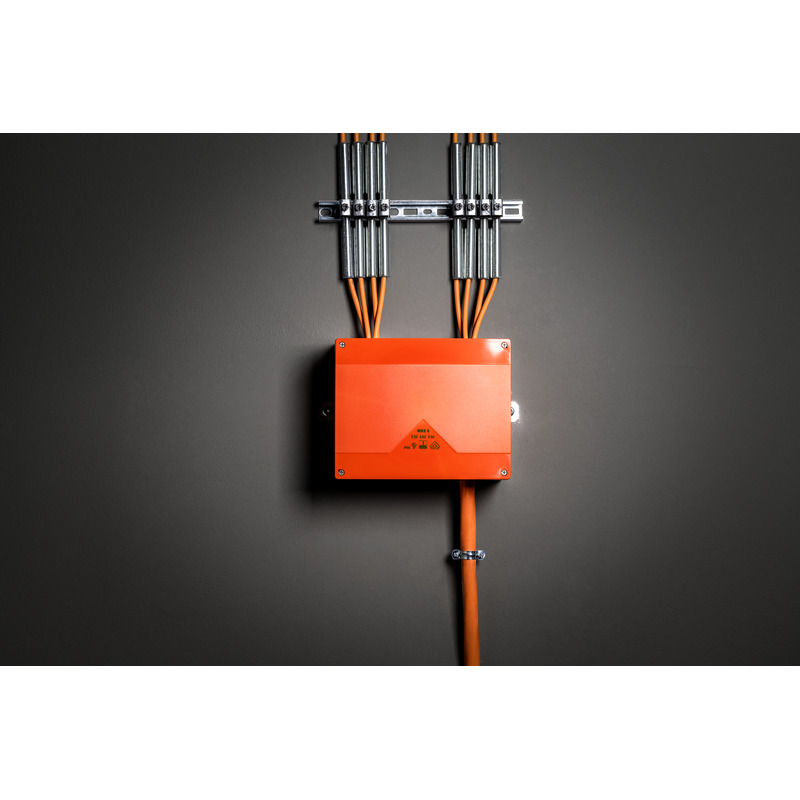

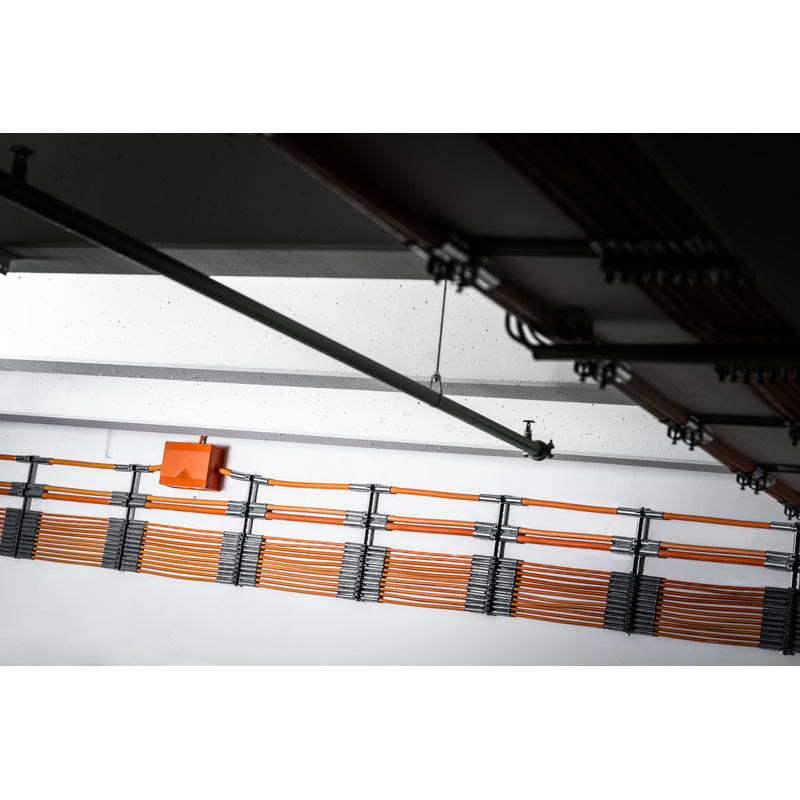

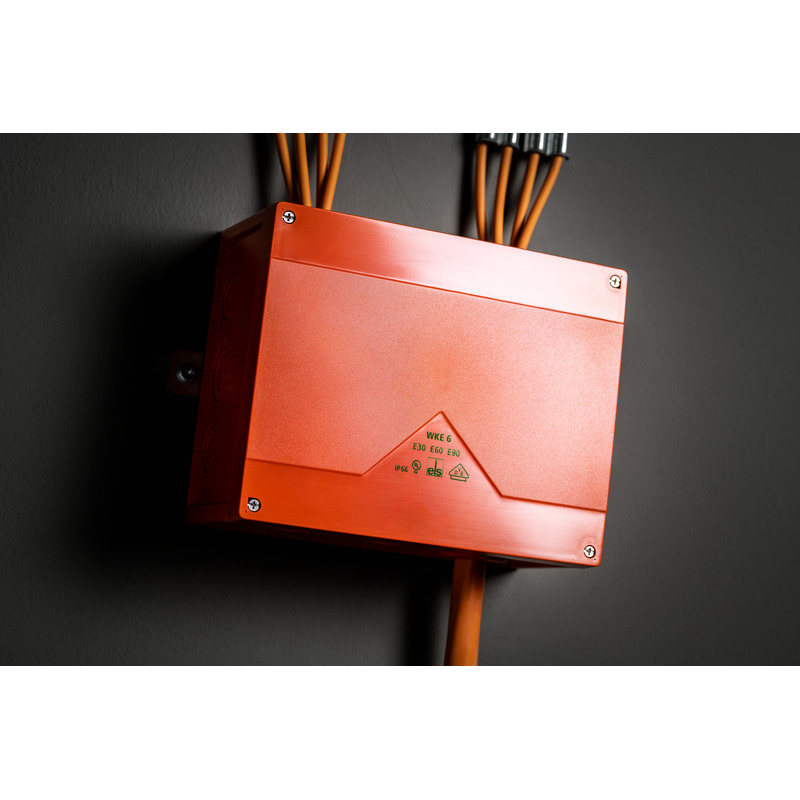

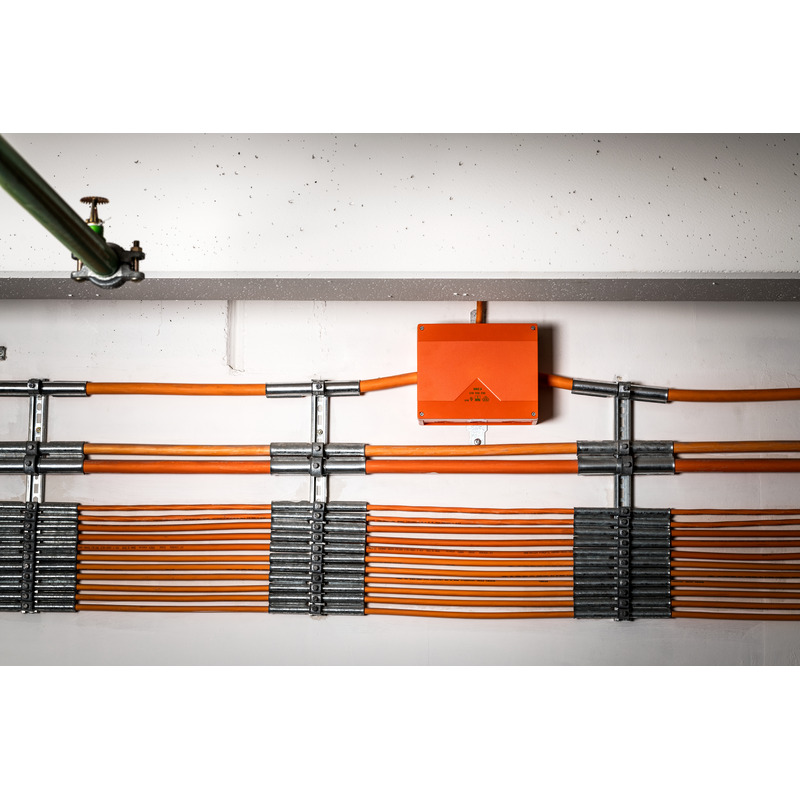

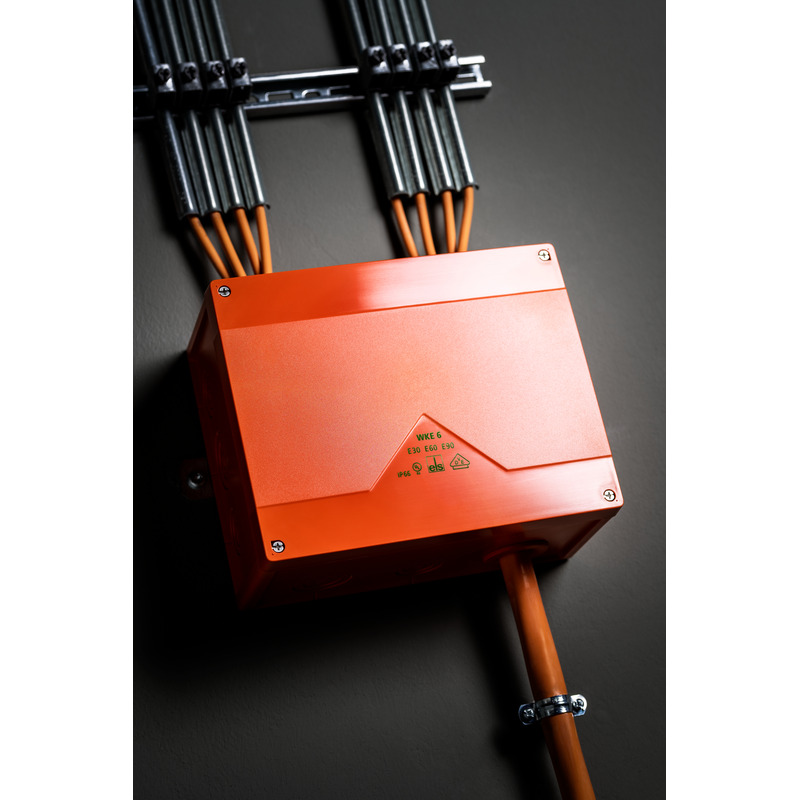

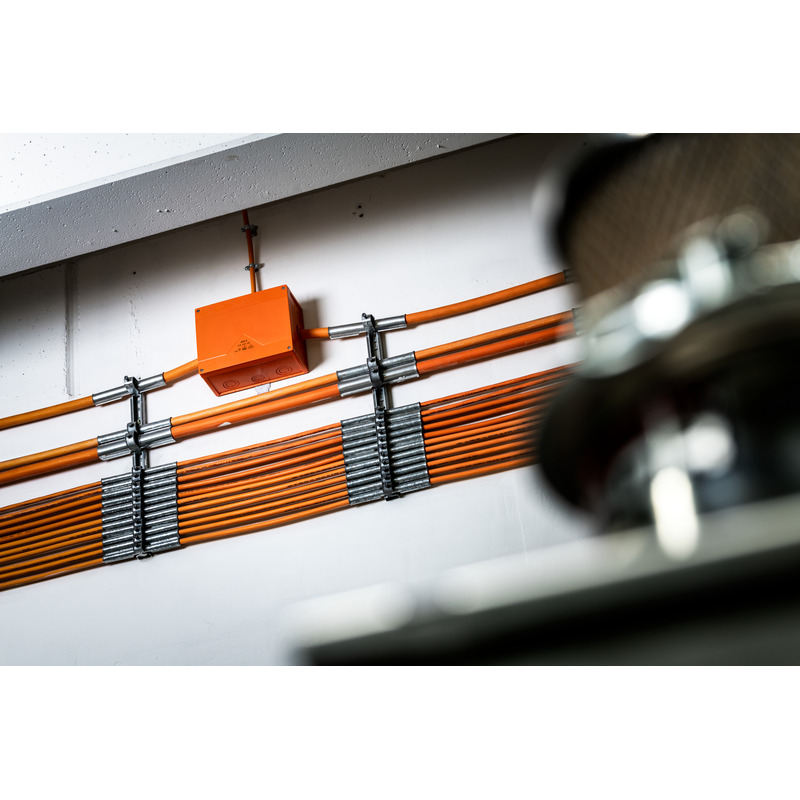

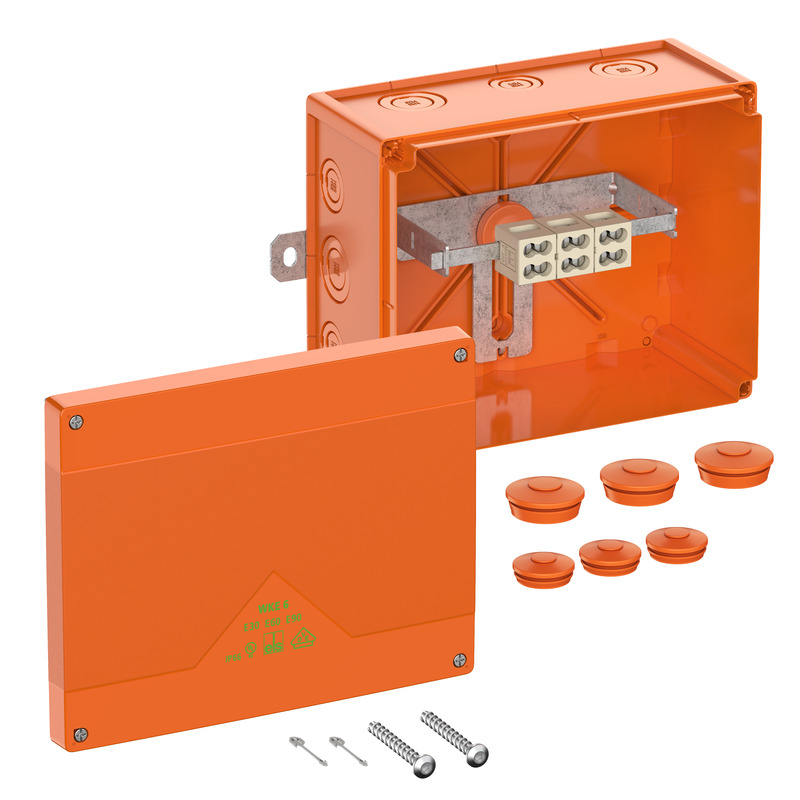

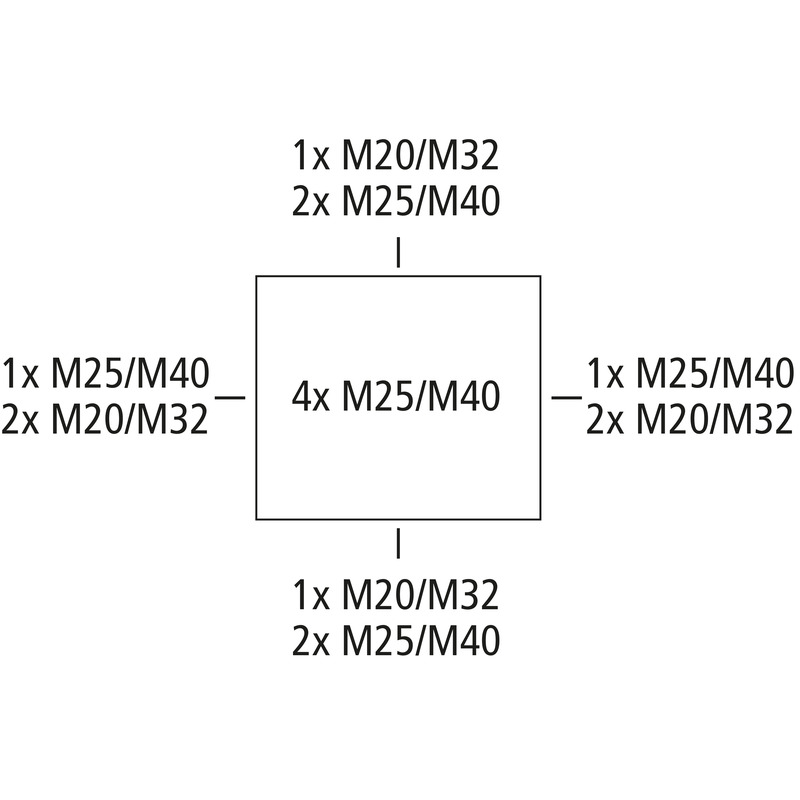

Boîte de raccordement, avec indice de protection IP66, U_i=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Membranes extractibles, M20/M25/M32/M40, (4 Arrière, 12 latéral), points de fixation externes, avec maintien de la fonction électrique E30 - E90 selon DIN 4102 Partie 12. Boîtier sans halogène en thermoplastique spécial, bornes en céramique spéciale résistant aux hautes températures, fixation de borne à positionnement libre

orangé, Boîtier de raccordement 3 pôles 1,5 - 16 mm², boîtier de dérivation 3 pôles 1,5 - 16 mm², nombre de conducteurs acceptés par pôle : 20 x 1,5² / 16 x 2,5² / 12 x 4² / 8 x 6² / 4 x 10² / 4 x 16²

Propriétés électriques

Tension nominale d'isolement CA	450 V
Tension nominale d'isolement CC	450 V
Section de conducteur min.	1,5 mm²
Section max. des fils (branchement de fil)	16 mm²
Section de conducteur min.	1,5 mm²
Section de conducteur max.	16 mm²
Classe de protection	II
Type de protection	IP66
Branchement sécurisé	non
Classe de maintien du fonctionnement	E30/E60/E90
Nombre de pôles (dérivation)	3
Nombre de pôles (passage)	3
UL Type Rating	autres
Nombre de fusibles de la dérivation	0

Couleurs

Couleur de la partie inférieure	orangé
Couleur de la partie supérieure	orangé

Fonctions supplémentaires

Domaine d’utilisation	Connexion et dérivation

Dimensions

Largeur	200 mm
Longueur	250 mm
Hauteur	120 mm
Longueur intérieure	235 mm
Largeur intérieure	185 mm
Hauteur intérieure	102 mm
Poids	1.415 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Fixation	points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902631261
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	UL-EU (EN 62208)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage	pdf (10 Mo)

Fiche cotée

Plan dimensionnel	pdf (1 Mo)
Plan dimensionnel	dxf (14 Mo)
Plan dimensionnel	dwg (3 Mo)
Plan dimensionnel	jpg (1 Mo)

Certificat

CE Explication DE/EN/PL	pdf (88 Ko)
MPA Rapport d’essai UKr	pdf (1 Mo)
UKCA Explication EN	pdf (49 Ko)
AbP Rapport d’essai DE	pdf (4 Mo)
CE Explication DE/EN/FR	pdf (33 Ko)
VDE Certificat DE/EN	pdf (2 Mo)
Certificat DE	pdf (456 Ko)
