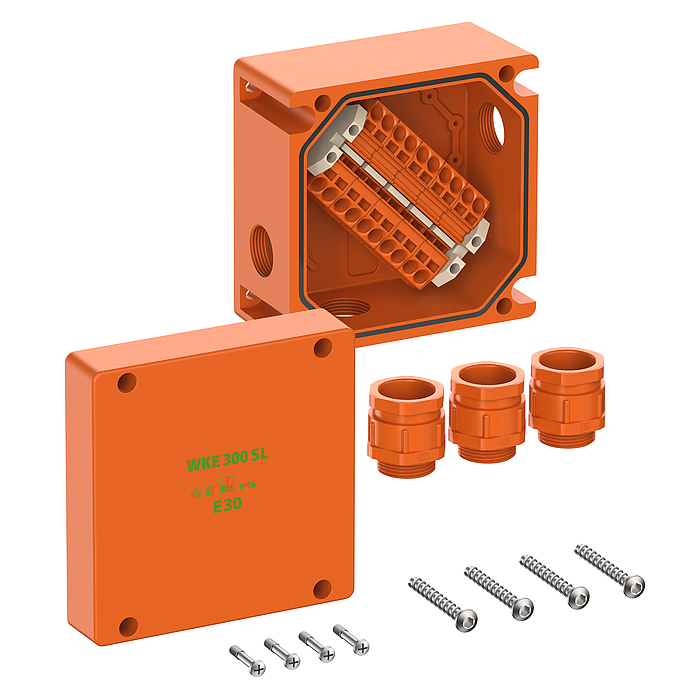

Boîte de raccordement
Référence produit: 86238301 | Dimensions: 160 x 160 x 110 mm

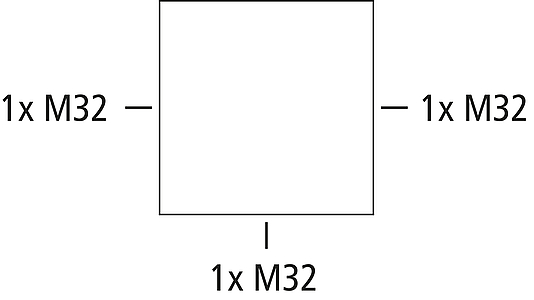

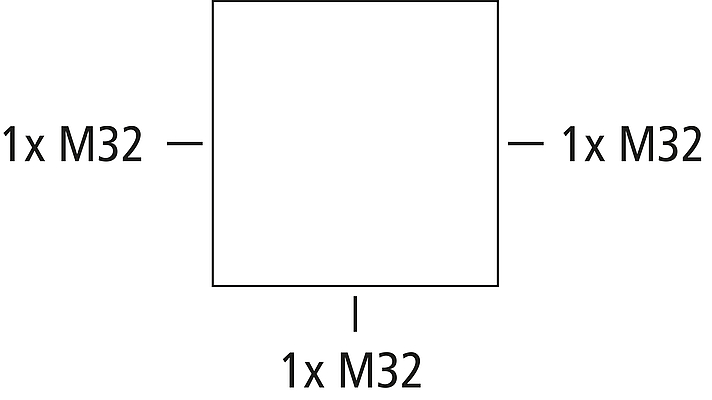

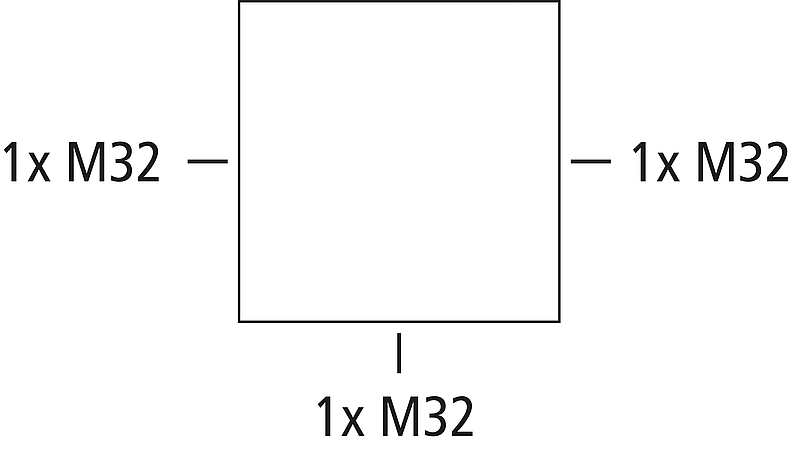

Boîte de raccordement, avec indice de protection IP66, Ui=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), filetage intérieur, M32, (3 latéral), points de fixation externes, avec maintien de la fonction électrique E30 selon DIN 4102 Partie 12, avec bornes en série sans vis Wago TopJobS, boîtier en plastique thermodurcissable spécial sans halogène
orangé, Boîtier de dérivation 5 pôles, capacité des bornes par pôle 4 x 0,5 - 10 mm²
| Tension nominale d'isolement CA | 450 V |
|---|---|
| Tension nominale d'isolement CC | 450 V |
| Section de conducteur min. | 0,5 mm² |
| Section max. des fils (branchement de fil) | 10 mm² |
| Section de conducteur min. | 0,5 mm² |
| Section de conducteur max. | 10 mm² |
| Classe de protection | II |
| Type de protection | IP66 |
| Classe de maintien du fonctionnement | E30 |
| Nombre de pôles (dérivation) | 5 |
| Nombre de pôles (passage) | 5 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | orangé |
|---|---|
| Couleur de la partie supérieure | orangé |
| Domaine d’utilisation | Connexion et dérivation |
|---|
| Largeur | 160 mm |
|---|---|
| Longueur | 160 mm |
| Hauteur | 110 mm |
| Poids | 2.7 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V0 |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Résistance aux chocs | IK08 |
|---|---|
| Plombable | non |
| Couple de la vis du couvercle | 2.5 Nm |
| Type de fixation | Montage mural/au plafond |
| Fixation | points de fixation externes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902565429 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Plastique thermodurcissable |
|---|---|
| Matériau de la partie supérieure | Plastique thermodurcissable |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Acier inoxydable V2A |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Pattes de fixation V2A
| Données CAO | Télécharger les données CAO 3D |
|---|
