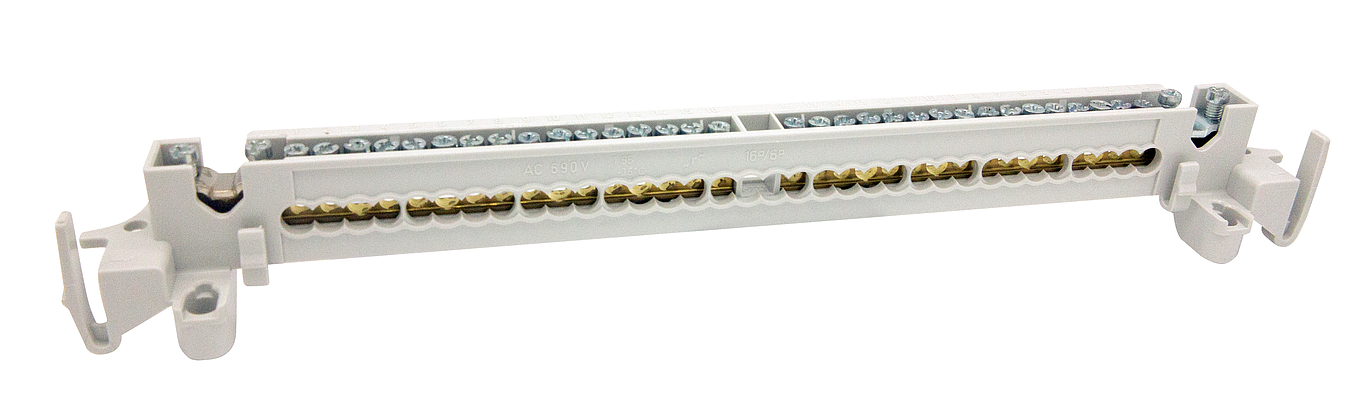

Klemmschiene AK 14/28 PEN-S (79021701) Coffret de distribution AK Air 14-70TE: Spelsberg

Barrette de bornes

AK 14/28 PEN-S

Référence produit: 79021701 | Dimensions: 286 x 37 x 29 mm

Barrette de bornes PE/N, pour montage dans des petits coffrets de distribution AK jusqu'à Année de fabrication 2014 et dans les boîtiers vides AKL/AKi.

Bornes PE et N avec chacune 1 connexion rapide sans vis 25 mm², 4 connexions rapides sans vis 16 mm² et 12 connexions rapides sans vis 6 mm²

Propriétés électriques

Tension de service nominale AC 400 V
Nombre de pôles 2
isolé contre les contacts non
Raccordement 1: Type de raccordement Vis
Raccordement 1: Longueur de dénudage 12 mm
Raccordement 1: Points de serrage par pôle 12
Raccordement 1: Convient aux conducteurs CU 1
Raccordement 1: Section du conducteur à raccorder, 1 fil (min) 6 mm²
Raccordement 1: Section du conducteur à raccorder, 1 fil (max) 16 mm²
Raccordement 2 : Type de raccordement Vis
Raccordement 2 : Convient aux conducteurs CU 1
Raccordement 2 : Section du conducteur à raccorder, unifilaire (min) 1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, unifilaire (max) 6 mm²

Dimensions

Largeur 286 mm
Longueur 37 mm
Hauteur 29 mm
Poids 0.1364 kg

Propriétés du matériel

Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Raccordement 1: Couple de serrage 1.4 Nm
Raccordement 2 : Couple de serrage 1.4 Nm

Sales Information

EAN 4013902062652
Packing Unit Code C62
ETIM Class EC001284
Numéro de tarif des douanes 85369010

Matériau

Matériau du corps isolant Thermoplastique

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (210 Ko)
Plan dimensionnel jpg (1 Mo)
