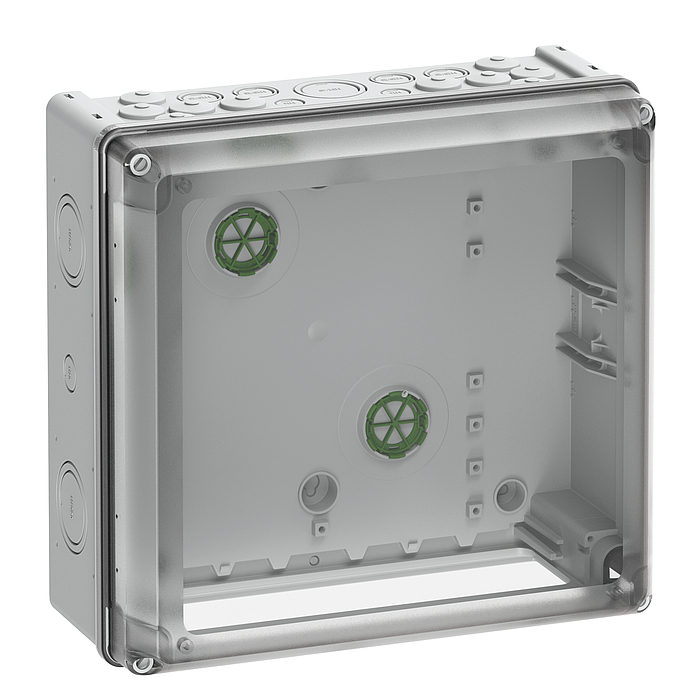

Boite vide

AK-F/DMS 14 L-t

Référence produit: 73331101 | Dimensions: 315 x 300 x 147 mm

Boite vide, avec indice de protection IP65, Plastique, Certifié selon DLG (résistance à l’ammoniac), U_i=1000V AC, U_i=1500V DC, pour petit coffret de distribution AK 14-56 pour le démontage individuel avec des rails normalisés ou une plaque de montage

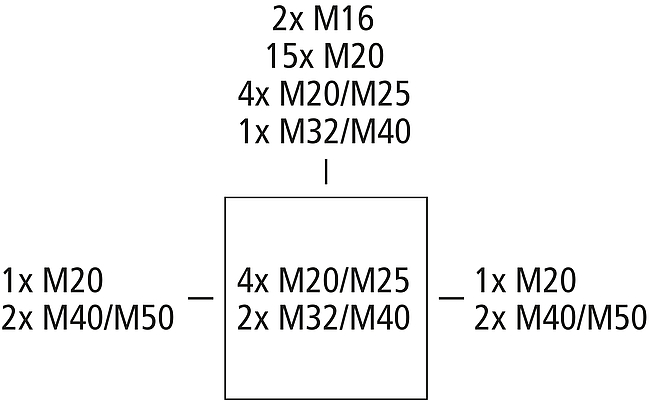

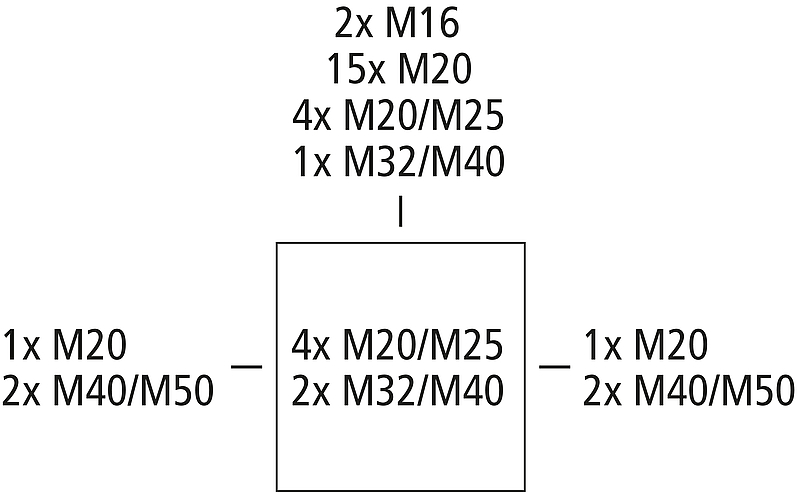

Boîtiers: Plastique, gris, Couvercle: Polycarbonate, transparent, au sommet sans pré-estampage métrique pour passage universel de câbles avec des presse-étoupes et/ou des passe-câbles à double membrane - pré-monté au sommet avec des passe-cables à double membrane DMS M20

Propriétés électriques

Tension de service nominale AC	400 V
Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1500 V
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	transparent

Dimensions

Largeur	315 mm
Longueur	300 mm
Hauteur	147 mm
Longueur intérieure	310 mm
Largeur intérieure	295 mm
Poids	1.607 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Saillie
Résistance aux chocs	IK08
Variante à bride	oui
Type de la pièce supérieure	Couvercle

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902575619
Packing Unit Code	CT
ETIM Class	EC000058
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Plastique
Matériau de la partie supérieure	Polycarbonate

Certificats

Marque de contrôle	DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (1 Mo)
Plan dimensionnel	dxf (16 Mo)
Plan dimensionnel	dwg (3 Mo)
Plan dimensionnel	jpg (1 Mo)

Certificat

CE Explication DE/EN/PL	pdf (222 Ko)
UKCA Explication EN	pdf (49 Ko)
CE Explication DE/EN/FR	pdf (220 Ko)
