Boîte de raccordement
Référence produit: 41040601 | Dimensions: 115 x 115 x 66 mm

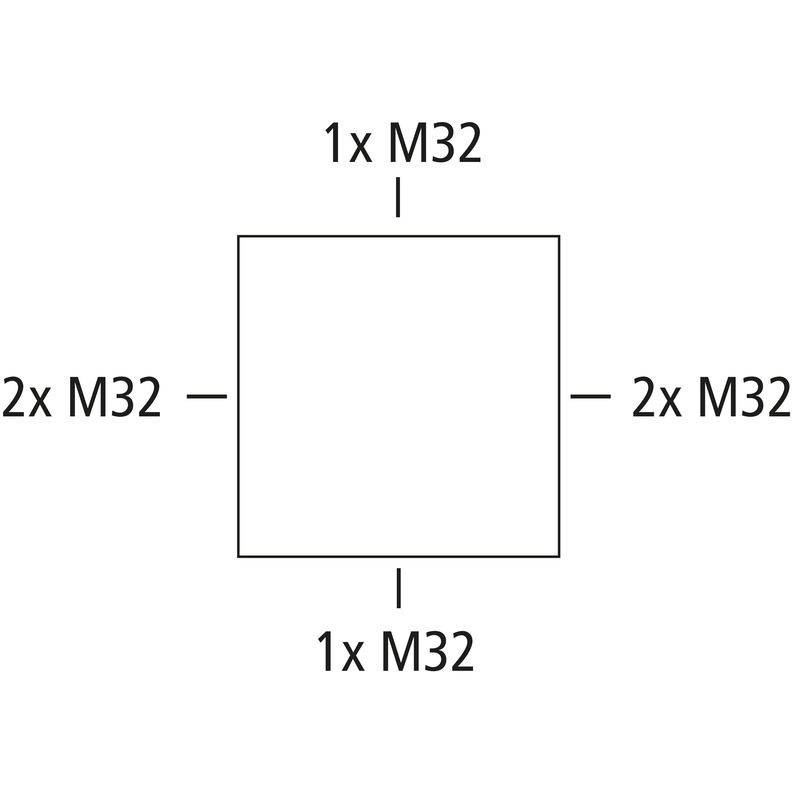

Boîtes de dérivation, Boîte de raccordement, avec indice de protection IP54, Section nominale 10 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M32, (7 latéral), points de fixation internes, pour installations standard en intérieur
gris, avec borne à vis 5 pôles - 10 mm² (5 x 4² / 4 x 6² / 3 x 10²)
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 10 mm² |
| Classe de protection | II |
| Type de protection | IP54 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 115 mm |
|---|---|
| Longueur | 115 mm |
| Hauteur | 66 mm |
| Poids | 0.449 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V0 |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK05 |
| Plombable | non |
| Couple de la vis du couvercle | 1.8 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902040247 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Plastique thermodurcissable |
|---|---|
| Matériau de la partie supérieure | Plastique thermodurcissable |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Matériau de la vis pour couvercle | Acier |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
